求助各位大佬用STC燒錄失敗正在檢測目標單片機

ID:777719 · 發表于 2021-3-14 21:05

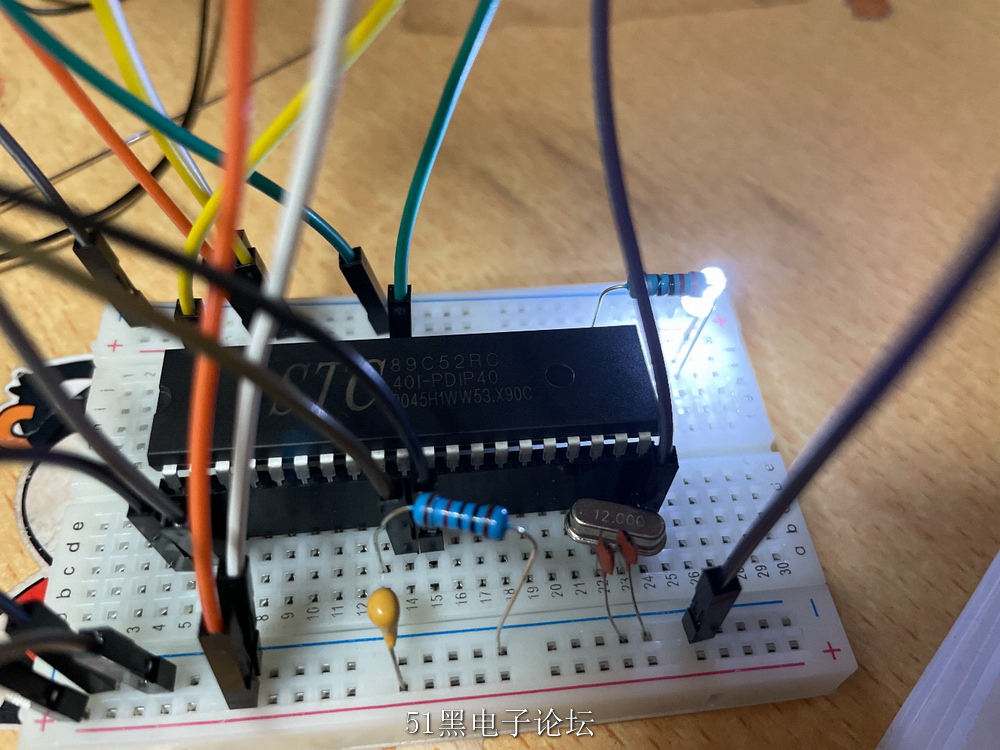

用面包板連接了最小系統，成功了幾次，然后焊了一個電路，就燒錄失敗了，一直顯示正在檢測目標單片
機。插回原來的面包板直接小燈亮了，但是現在也燒錄不進去了。為什么
嘗試過斷電再重新插上，RXD和TXD也是交叉連接的，不知道怎么辦，求各位指點

ID:752974 · 發表于 2021-3-15 08:54

1.需要保證接觸良好，注意電平匹配；
2.先啟動ISP程序，再給板子上電；
3.RX,TX對換。

ID:123289 · 發表于 2021-3-15 22:55

STC的單片機，得電后不是執行用戶的程序！而是執行它內部監控程序。
監控程序，首先檢測調試端口，如果有約定的信號，就進行調試。如果沒有就去執行用戶程序。
所以:
你要先下達燒錄命令，讓調試端口有約定的信號。
再讓CPU重新得電，這樣監控程序就被起動了，它會檢測到你下達的燒錄命令，于是就執行了。

當下，小燈直接亮了，說明：
CPU得電后，在調試商品未檢測到調試信號，就直接進行用戶程序了，所以小燈亮了。一旦進入用戶程序，調試口就變成用戶口，調試程序就不可能被識別了。

ID:102963 · 發表于 2021-3-16 08:27

單片機9腳用10uF的電解電容，你用的是什么電容？？

ID:372579 · 發表于 2021-3-16 09:11

有幾個問題需要注意：1.保證線接觸良好2.單片機的燒錄和芯片的管腳RX TX交換（也就是P3.0和P3.1調換一下線序）3.要是用的自動燒錄器的話，就會自動上電復位，要是沒有的話就要手動上電復位，基本上就是這些問題你試一下

ID:390416 · 發表于 2021-3-16 09:22

下載失敗的問題總結www.zg4o1577.cn/bbs/dpj-200527-1.html

ID:981034 · 發表于 2021-11-24 11:08

yzwzfyz 發表于 2021-3-15 22:55
STC的單片機，得電后不是執行用戶的程序！而是執行它內部監控程序。
監控程序，首先檢測調試端口，如果有 ...

謝謝你

ID:491875 · 發表于 2021-12-9 13:39

注意單片機型號選擇（后綴）

ID:160197 · 發表于 2022-9-12 10:27

yzwzfyz 發表于 2021-3-15 22:55
STC的單片機，得電后不是執行用戶的程序！而是執行它內部監控程序。
監控程序，首先檢測調試端口，如果有 ...

約定信號：P30 引腳上電瞬間有持續時間＞1ms 的低電平。進入下載模型。

ID:624769 · 發表于 2022-9-12 11:40

meiryfu 發表于 2022-9-12 10:27
約定信號：P30 引腳上電瞬間有持續時間＞1ms 的低電平。進入下載模型。

i服了u，約定信號非常復雜，先是用不同波特率的0x7f，來和單片機統一波特率，然后再讀取單片機型號，和設定一致后才開始下載，豈是一個低電平能代替的?

ID:486153 · 發表于 2022-9-12 11:43

注意單片機的型號，串口順序，以及掉電后接入，共地等問題

ID:999824 · 發表于 2022-9-12 15:07

注意一下你的電容，面包板可能會出現接觸不良的情況

ID:151348 · 發表于 2022-9-12 18:39

這板子還是簡陋了些，一直檢測單片機可能是晶振沒起振

ID:362599 · 發表于 2022-9-15 06:49

CPU壞了的可能性最大，換一塊吧！

ID:441351 · 發表于 2022-9-16 12:48

我懷疑是接觸不良，你把TXD和RXD直接懟到針腳上，然后供電，看看能不能行
