還是求助 IDT7204 FIFO 的問題

ID:224104 · 發表于 2021-3-15 10:45

本帖最后由 guysxpf 于 2021-3-15 10:47 編輯

前情回顧：
http://www.zg4o1577.cn/bbs/dpj-202945-1.html

我在測試 STC8 單片機驅動 IDT7204 的時候，發現只要通過邏輯分析儀或者示波器接第則時鐘波形就正常，但只要一拔下來就完全沒有時鐘或者時鐘錯亂（時鐘是軟件模擬的）。

論壇的朋友們說，我可能需要下拉或者上拉電阻。下面是我做的測試：
1、重新打的測試 PCB，去掉了覆銅，問題未見好轉。

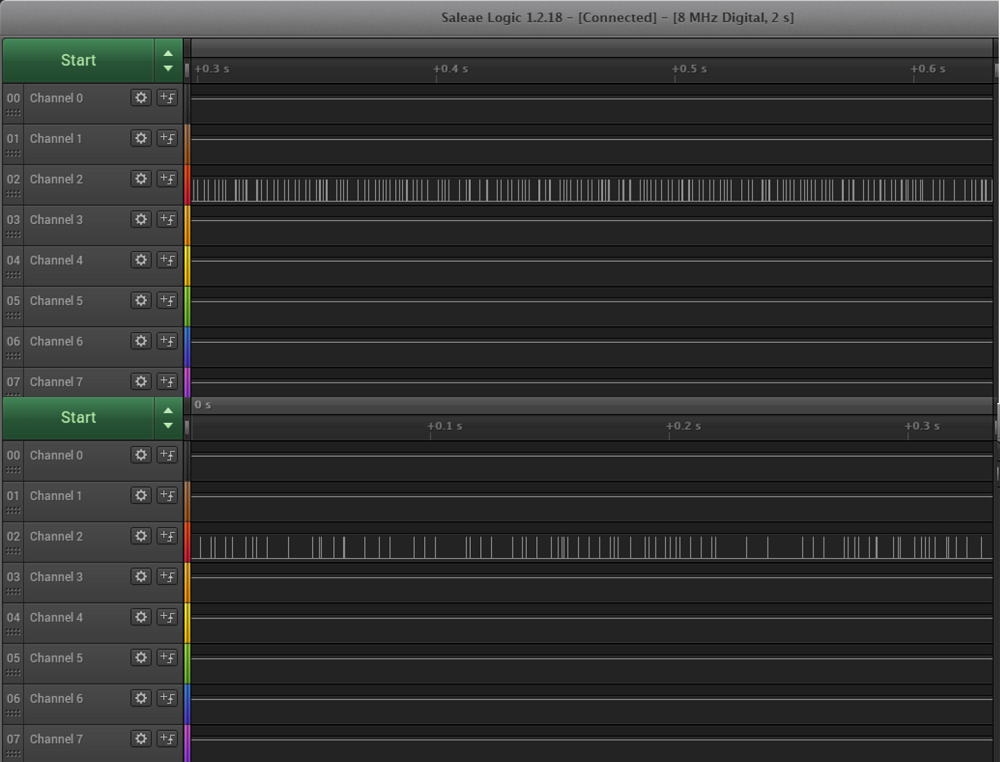

2、不上電的時，邏輯分析儀依然測得 R 引腳的一些奇怪波形。

3、如果將時鐘引腳改為開漏或者推挽，則會完全沒有時鐘（邏輯分析儀顯示為高電平）。換句話說，只能使用準雙向工作模式。4、R引腳補焊了上拉、下拉電阻，統統都試過了完全沒有效果。

我也看了別人用STM32做的項目，時鐘直接就和單片機引腳相連，也沒有這些奇奇怪怪的問題。
不知道為什么我弄個FIFO驅動就這么費勁。真的，我已經快崩潰了……

ID:123289 · 發表于 2021-3-15 22:36

上圖，說明你是如何OK的，又是如何NG的。
