DIY無極調光LED臺燈附電路原理圖

ID:396309 · 發表于 2021-3-23 23:18

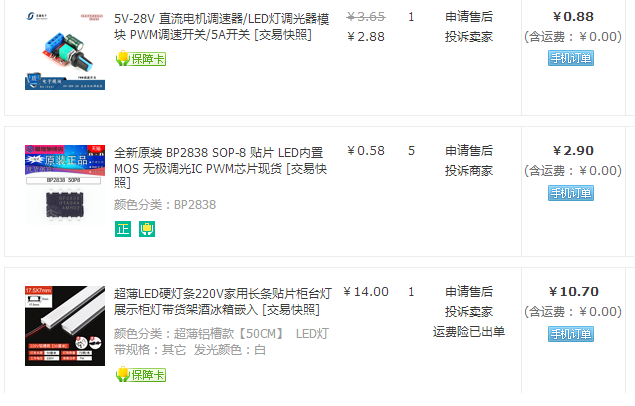

手頭有若干LED燈恒流驅動和簽到紅包，近日購買了燈條(長度50厘米，72只串聯)、BP2838無極調光IC、(NE555)PWM模塊，制作了個無極調光臺燈，效果很好，下面有制作方法和電路圖

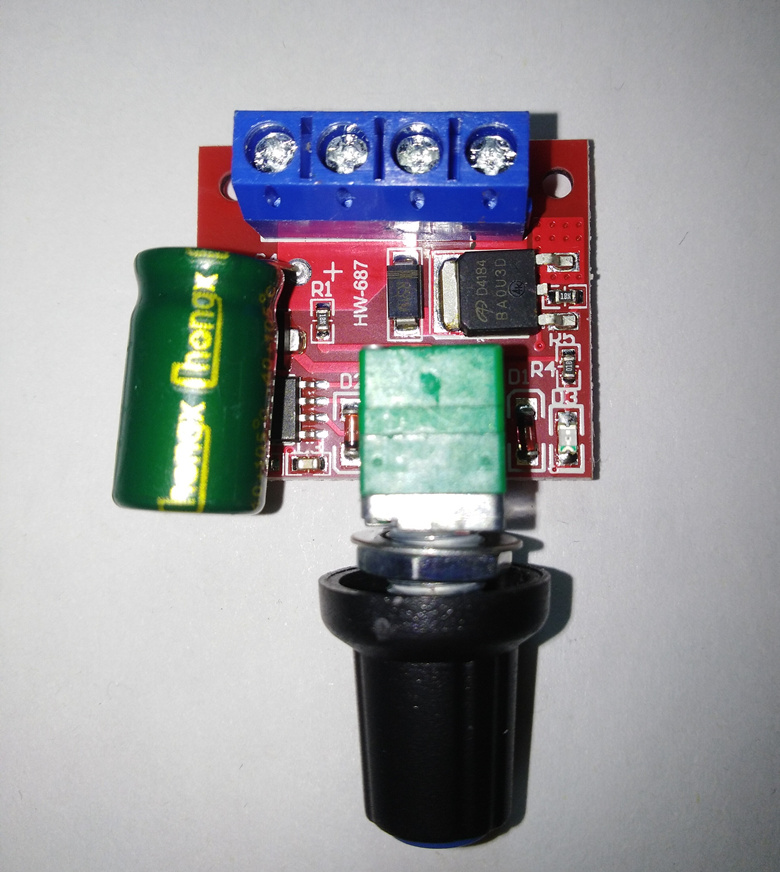

NE555PWM模塊

上圖為LED恒流驅動電路原理圖

上圖為DIY的無極調光電路，制作方法如下：
把原恒流驅動板上的IC換為BP2838，3腳接10K電阻到地，把原2腳100K接地電阻去掉，接一只10K電阻到NE555的3腳(PWM模塊場效應管D4184的G極那里)，電阻RS范圍一般為1~5歐姆左右，根據功率來調整，這里選擇4歐姆，使燈條最大功率只能達到10瓦。
(NE555)PWM模塊作以下改動：
1、電容C4處接一只12V穩壓管，嫌體積過大也可以換成小點的47~100uF/16V電容。
2、BP2838的PWM調光輸入參數為-0.3~6V頻率100Hz~2KHz，模塊原PWM頻率是20KHz，把C2改成103后頻率為1KHz。
3、接線端子、場效應管、二極管D4可以拆除不要，板上連接LED指示燈的R4要拆掉

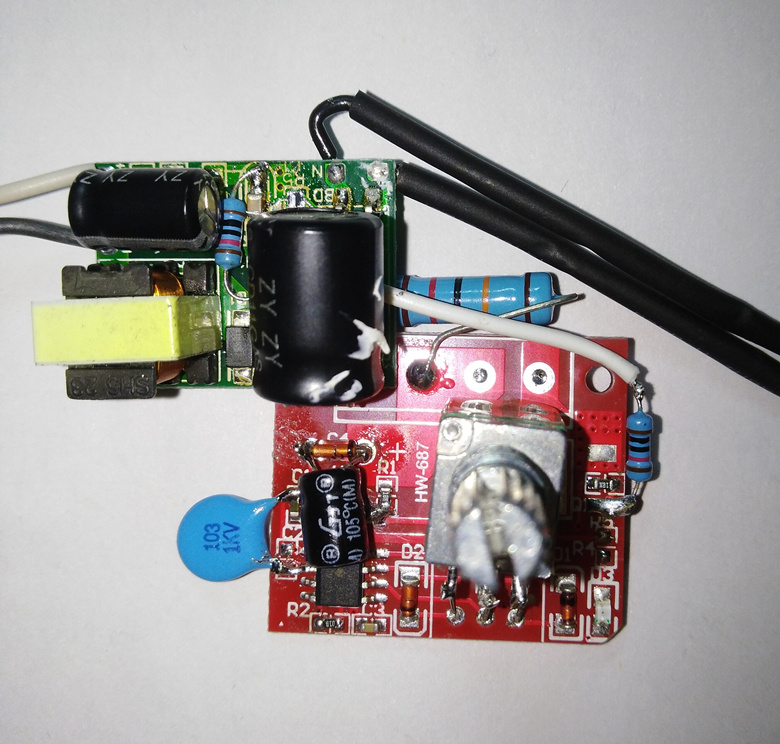

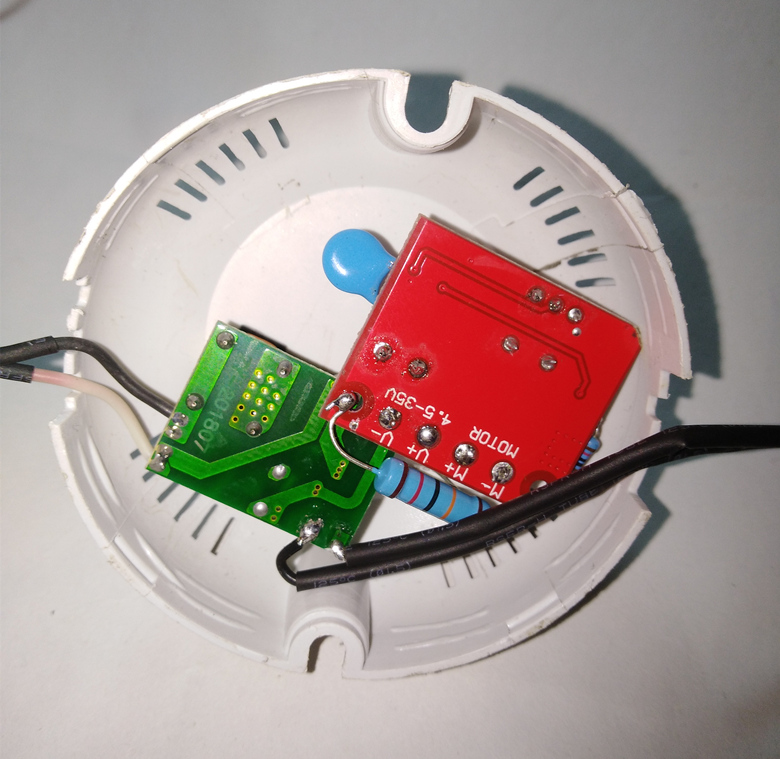

制作好了

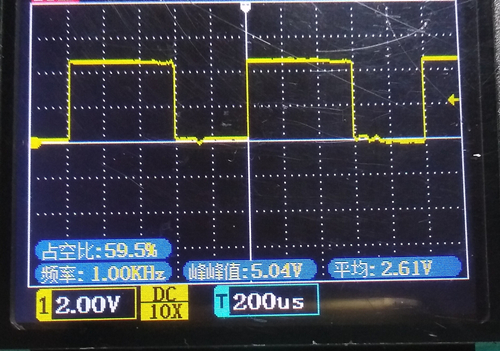

頻率、波形

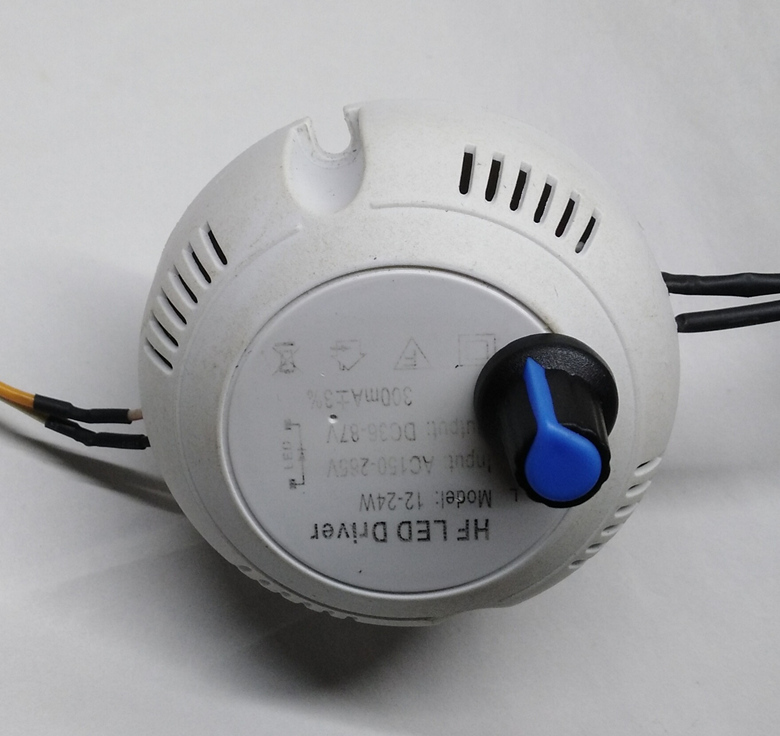

注意安全，一定要裝個外殼

ID:91721 · 發表于 2021-3-24 09:26

動手能力好強呀！

ID:896498 · 發表于 2021-4-2 09:03

動手能力強的很呀！

ID:47541 · 發表于 2021-4-8 16:27

請教一下555調光用的100K電位器是啥型號的

ID:915037 · 發表于 2021-5-2 18:39

請問怎么顯示檔位呢

ID:703081 · 發表于 2022-2-12 16:49

動手能力好強呀！

ID:711280 · 發表于 2022-2-14 08:56

能不使用431上下接一個電阻和電位器，通過調節電位器阻值分壓改變電壓，進而改變DIM腳的電壓進行調光呢，這種方法調光可能精度不是很高，但是很簡潔

ID:711280 · 發表于 2022-2-14 08:59

能不能通過431上下一個電阻和電位器，通過調節電位器阻值分壓，進而改變BP2838 DIM腳的電壓，從而實現調光，這種方法精度可能不是很高，但是電路簡潔

ID:61140 · 發表于 2022-2-22 17:43

這個電路有個缺陷,在PWM占空比8%左右時會有較明顯頻閃,無法改變.怎樣調都沒用.

ID:880139 · 發表于 2022-4-10 15:08

屏閃嗎

ID:282726 · 發表于 2023-11-30 18:14

請教樓主，BP2838功率是多大的？

ID:1095223 · 發表于 2023-12-2 20:39

動手能力真強，大佬

ID:435341 · 發表于 2023-12-5 10:37

不錯，動手能力強

ID:1100060 · 發表于 2023-12-9 00:04

想用手頭上有的白熾燈調光器改造，發覺不行，
因為，市電頻率做恒流，用這么小的電感是不行的，
還有就是，用市電帶LED的根本問題是，波形不合，想要把正弦直接轉化為方波不是不行而是麻煩。
