基于pt100的溫度檢測系統

ID:712560 · 發表于 2021-3-28 14:21

一、系統基本功能
溫度檢測是動車組及其他交通工具中的重要工作。本設計通過PT100溫度傳感器對溫度進行檢測，同時將檢測結果送入單片機。單片機可以根據車軸的軸溫進行故障診斷，并將診斷的結果顯示在顯示屏上，同時進行聲光報警。
二、系統基本要求
1.系統能準確檢測軸溫，并能進行顯示；
2.檢測溫度精度至少為1℃；
3.充分考慮系統的抗干擾性能；
4.系統具有檢測傳感器脫落故障等自檢功能；
5.系統應能根據情況對車軸熱軸故障進行報警，并根據情況給予處理提示；
6.完成硬件電路，實現功能
三、功能實現

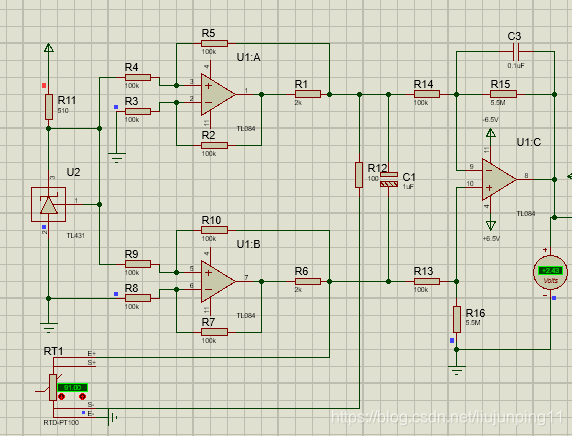

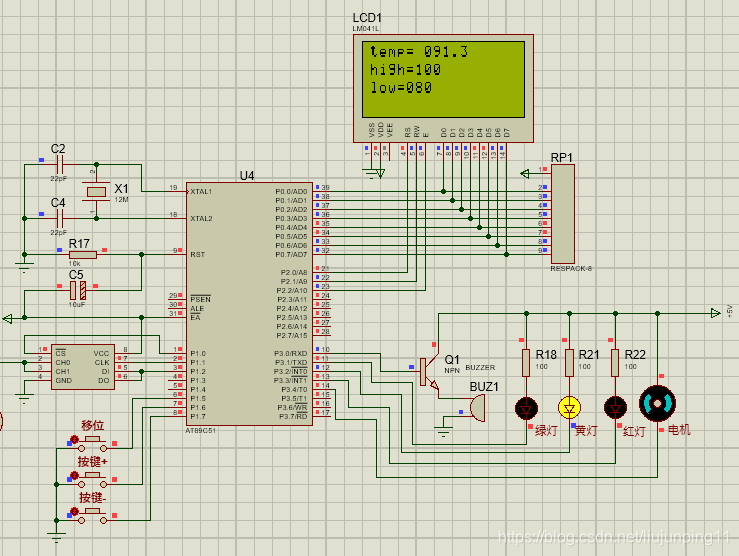

使用proteus對系統進行仿真設計如下，第一步仿真實現基本功能，通過PT100溫度傳感器對溫度進行檢測，同時將檢測結果送入單片機，單片機可以根據傳感器的軸溫進行故障診斷，并將診斷的結果顯示在顯示屏上，同時進行聲光報警，實現其基本功能。
四、提高精度
在基本完成溫度檢測功能后，則充分考慮系統檢測溫度精度方面，通過比較使用恒流源電路、惠斯通電橋電路或熱電阻集成芯片（MAX31865）等pt100傳感器處理電路以及AD轉換精度考慮系統檢測溫度的精度。
五、系統創新設計思路
1.系統完整性設計：
（1）系統不僅顯示溫度值、報警溫度值，而且傳感器脫落后，顯示傳感器不正常；
（2）顯示系統的工作狀態（正常溫度、告警溫度、系統故障）；
（3）顯示傳感器工作狀態（正常狀態、脫落狀態）；
2.系統安全性設計：
（1）采用2路溫度傳感器，在其中1路溫度傳感器脫落時，能夠自動切換至另1路，并進行顯示；
（2）在軸溫上升到報警溫度時，立即采取措施降低列車速度，并采用風管降溫；
（3）軸溫報警時，列車速度將為0；
3.通信方式的選擇：MVB通信、CAN通信
