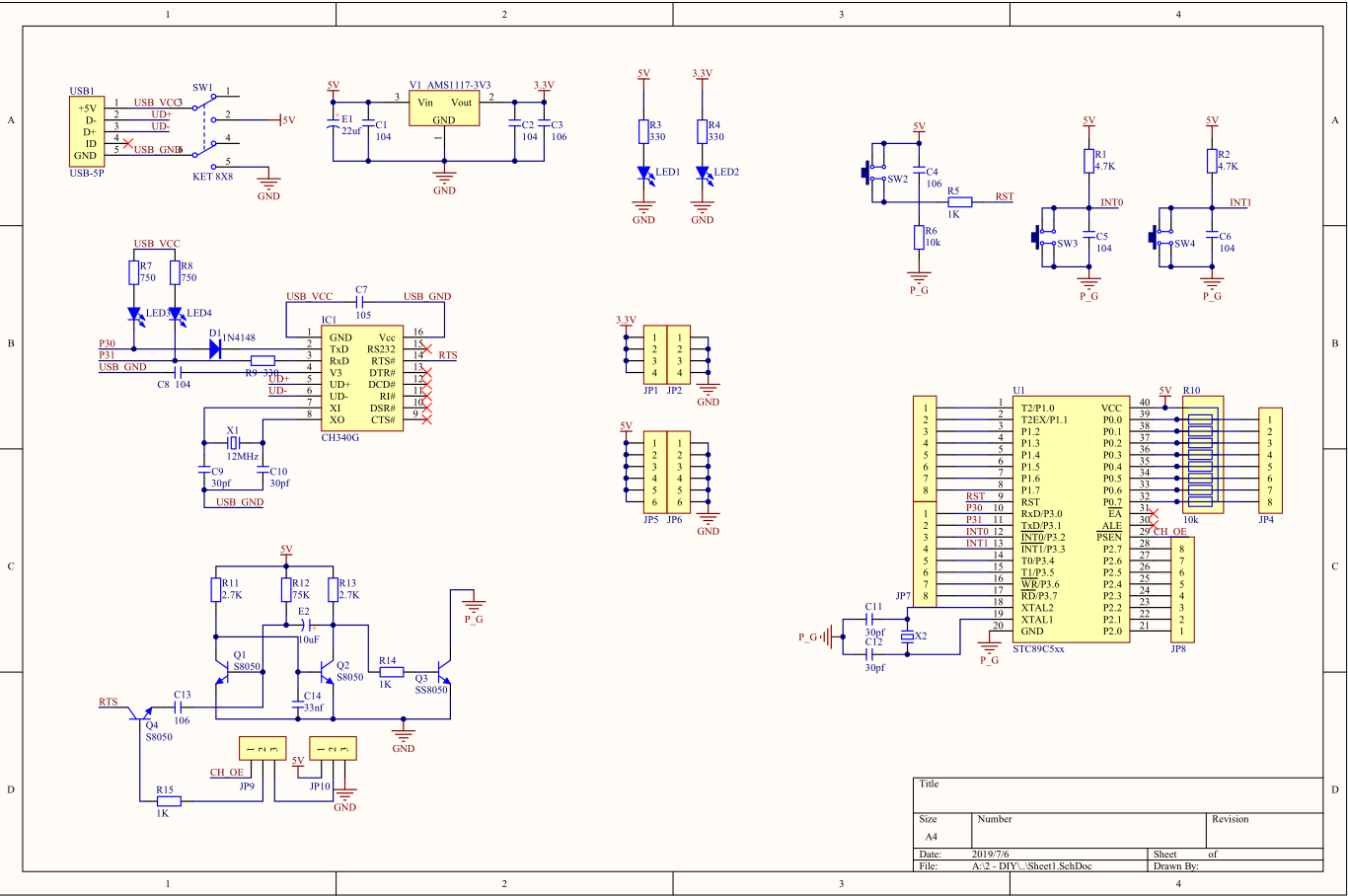

CH340單片機自動下載模塊原理圖

ID:809183 · 發表于 2021-4-16 15:37

CH340自動下載AD設計電路

ID:50910 · 發表于 2022-4-18 14:59

有高手能解釋一下，CH340G第2個引腳，為輸出端，接單片機串口的接收端，但為什么它們之間要接一個反向二極端呢?

ID:50910 · 發表于 2022-4-18 15:20

網上有答案，拷過來供大家一起觀看：
通過反向二極管的原理是：在 CH340 發送數據時，發送高電平時二極管截止，但是由于對端 RXD 默認上拉也是高電平不會有采樣問題，而發送低電平時二極管導通，對端 RXD 接收到低電平，因此可以正常通訊。并防止了 CH340 的 TXD 發送引腳將電流倒灌到對端 IC。

ID:928284 · 發表于 2022-4-21 16:07

相互學習，交流，有朋自遠方來，樂乎

ID:272158 · 發表于 2022-4-21 16:41

現在有新的ch340芯片，自帶自動下載功能，可以購買搞一下。
