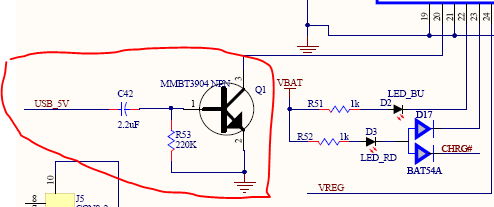

請問下面三極管是干嘛用，基極為什么加個電容，這樣不是不導通嗎

ID:259898 · 發表于 2021-4-26 15:22

ID:495628 · 發表于 2021-4-26 16:42

能把右上角的圖也放出出來么？20腳是復位管腳？
如果是的話，那應該就是對的，作用是上電復位。假設電容的充電時間為 t
USB_5V 一上電，t時間內，給電容充電（此時間內可視電容為短路狀態），則三極管導通。Pin20近似接地，為低電平。當t時刻后，電容充滿電，則可視為開路狀態，三極管截至。

ID:96682 · 發表于 2021-4-26 16:42

你確定它在任何情況都會不導通

ID:584814 · 發表于 2021-4-26 17:18

Wongrui 發表于 2021-4-26 16:42
能把右上角的圖也放出出來么？20腳是復位管腳？
如果是的話，那應該就是對的，作用是上電復位。假設電容的 ...

普通單片機的復位是先接高電位然后拉低
這個是不用電阻先接地然后恢復自身的電位。

ID:89515 · 發表于 2021-4-26 18:06

就是復位電路吧，可以理解為內部上拉，外接電容

ID:684049 · 發表于 2021-4-26 20:15

這個上電瞬間是導通的，看應用場合吧

ID:711509 · 發表于 2021-4-26 21:13

根據圖中字符，有電池電壓，充電指示燈，基準電壓，那么那個三極管應該是監視USB插頭接入的，USB電源接入瞬間，電容充電，三極管集電極對地有個瞬間導通，如果芯片20腳是一個IO口，通過內部上拉會得到一個低電平脈沖輸入。#^_^#

ID:390416 · 發表于 2021-4-28 12:50

通電的一瞬間需要導通一定時間，比如0.5秒。
