proteus8.9仿真找不到ADC0832芯片external model ADC083X.DLL not found

ID:761757 · 發表于 2021-4-26 19:22

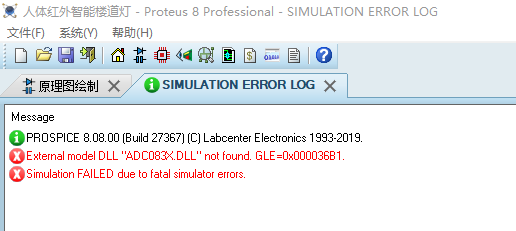

錯誤信息:external model ADC083X.DLL not found

#include <reg51.h>
#include <intrins.h>
#define uint unsigned int
#define uchar unsigned char

sbit ADC_CLK = P1^6;
sbit ADC_DI = P1^5;
sbit ADC_DO = P1^5;
sbit ADC_CS  = P1^7;

sbit Light = P3^2;       //路燈控制位
sbit Voice = P1^0;       //聲控信號輸入
sbit IR = P1^1;       //紅外人體熱釋電信號輸入

unsigned char SunLux=0;
unsigned char fRun=0;
unsigned char SetSunLux=150;

void delayms(uint ms)                //延時xx毫秒
{
      uchar i;
      while(ms--)
      {
               for(i=0;i<120;i++);
      }
}

//*******************************************MQ2程序********************************//
uchar Get_AD_Result(void)
{
      uchar i;
      uchar DOUT=0;          //只需255，故使用uchar 0~255

ADC_CS=0;
ADC_DI=1;//第一個上升沿前為高，確認開始
ADC_CLK=0;
         ADC_CLK=1;
_nop_(); //啟動信號

ADC_DI=1; //第二個上升沿前為1
ADC_CLK=0;
      ADC_CLK=1;
_nop_(); //

ADC_DI=0; //第三個上升沿前為0
ADC_CLK=0;
      ADC_CLK=1;
_nop_(); //

ADC_CLK=1;
         ADC_CLK=0; //開始采樣

_nop_();
_nop_();
ADC_DO=1;//寫全一，保證下面的讀引腳正常
      for(i=8;i>0;i--)
      {
      ADC_CLK=1;
            ADC_CLK=0; //下降沿采樣
      _nop_();
      DOUT=DOUT<<1;
      DOUT=DOUT|ADC_DO; //按位或，ADC_DO是轉換后的輸出，其實就是把ADC_DO傳送到dig的低位
                        //因為ADC_DO是一位，這樣左移位后獲得的空位放置的就是ADC_DO
                        //第二個時鐘下降沿獲得就是最高位
      }
      ADC_CS=1;                         //轉換結束
      return(DOUT);
}

void main()
{
      P1 = 0xff;
      Light = 1;
      while(1)
      {
            SunLux=Get_AD_Result();                //讀取當前陽光的勒克司值，日光的傳感器在6通道
            if(SunLux>SetSunLux)       fRun=0;                //當日光的勒克司對應的分壓值比設定值大時，不允許路燈工作（路燈熄滅）
            else fRun=1;                      //當日光的勒克司對應的分壓值比設定值小時，允許聲音控制路燈點亮

            if(fRun==1)
            {
                     if((Voice==1)||(IR==0))
                     {
                              delayms(10);
                              if((Voice==1)||(IR==0))
                              {
                                    Light = 0;
                                    delayms(6000);
                                    Light = 1;
                              }
                     }
            }
            else  Light = 1;

      }
}

ID:366877 · 發表于 2021-6-14 12:59

這是PROTEUS8.9解問題，在MODEL文件夾下有ADC083X.DLL文件，但不能用，需要另外找ADC083X.DLL文件覆蓋。

ID:938840 · 發表于 2021-6-16 18:46

并不是程序問題，本站有這個文件缺失的帖子
http://www.zg4o1577.cn/bbs/forum.p ... 3D1&page=1&
