STC51+SD卡+znFAT+BIN文件+AT89S52 實現 離線程序燒錄器

ID:53125 · 發表于 2013-8-16 22:23

源代碼下載：點擊這里下載

offlinePro.rar (140.14 KB, 下載次數: 458)
資料占用情況：Program Size: data=207.1 xdata=1024 code=58590
振南首發于51hei論壇的znFAT--單片機上的FAT32文件系統
QQ 987582714

所謂“離線燒錄器”，是指不使用計算機，而使用嵌入式、便攜式設備完成對單片機或微處理器芯片的程序燒錄。說白了，就是“用單片機給另一個單片機下載程序”。如下圖所示：

其實很簡單。我們來想想，計算機給單片機下載程序，計算機在這個過程中起到的作用：1、存儲HEX、BIN等程序執行碼；2、提供用于下載與數據通信的硬件接口；3、對下載協議和流程的實現。這三點，我們完全可以使用單片機或更高級的微處理器來完成，這就形成了所謂的“離線燒錄器”。與待燒錄的目標芯片的硬件接口，可以使用IO端口來連接；下載協議和流程通過寫程序生成固件來完成（其實就相當于計算機上的下載軟件）；可執行的代碼文件，我們可以放在EEPROM、FLASHROM或是其它的一些存儲設備上。

“離線燒錄器”的好處是不言而喻的！在實際工程中、工業應用現場..........我們希望對設備的固件進行升級或更新，無需帶著計算機，只需要帶上一個“離線燒錄器”，便可以完成對設備的升級工作。

本實驗中，使用STC51單片機對另一片51單片機（AT89S52）的程序燒錄。可執行代碼文件格式為BIN，存在SD卡上。如下圖：

我們把待燒錄的BIN文件，放在SD卡上，文件系統為FAT32格式。這樣我們就可以很方便的存儲代碼文件。另外，我們還可以把很多的BIN文件都放到SD卡上，因?yàn)?/strong>SD卡的存儲容量比較大。而且，還可以通過電腦將BIN文件直接拷入，十分方便。在實際燒錄的時候，我們可以選擇不同的BIN文件來進行燒錄。

最大的問題在于：我們?nèi)绾斡脝纹瑱C(jī)去讀取SD卡上的BIN文件？

在這里我們使用 振南的znFAT，一種專門在嵌入式平臺上使用的FAT32文件系統的方案。通過它，我們就可以很輕松方便的去操作SD卡上的文件了。
接下來，我們來看一下“離線燒錄器”的實驗演示視頻：
實驗說明：SD卡中有三介BIN文件，分別為BINCTR-8k.bin、PENDB-8k.bin與twoball-2k.bin。實驗中依次打開各個BIN文件，燒錄到AT89S52中。每燒錄完一個BIN，會讓AT89S52運行3秒鐘，用來演示剛剛燒錄進去的BIN。這三個BIN的具體功能是三種不同的流水燈。
STC51+SD卡+znFAT+BIN文件+AT89S52 實現 離線程序燒錄器

SD卡中的BIN文件：


下載附件

2013-8-16 22:25 上傳

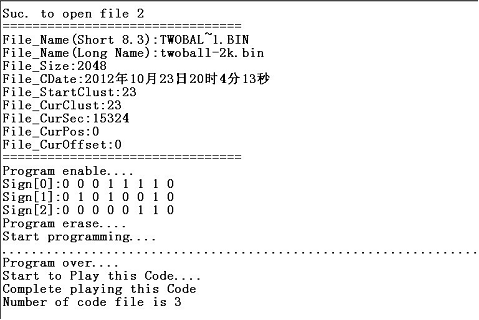

實驗串口信息：


下載附件

2013-8-16 22:25 上傳

硬件平臺：


下載附件

2013-8-16 22:25 上傳


下載附件

2013-8-16 22:25 上傳
