使用51單片機產生三角波、鋸齒波、正弦波、方波，頻率幅度可調。帶仿真，可以在protues里觀察波形情況。

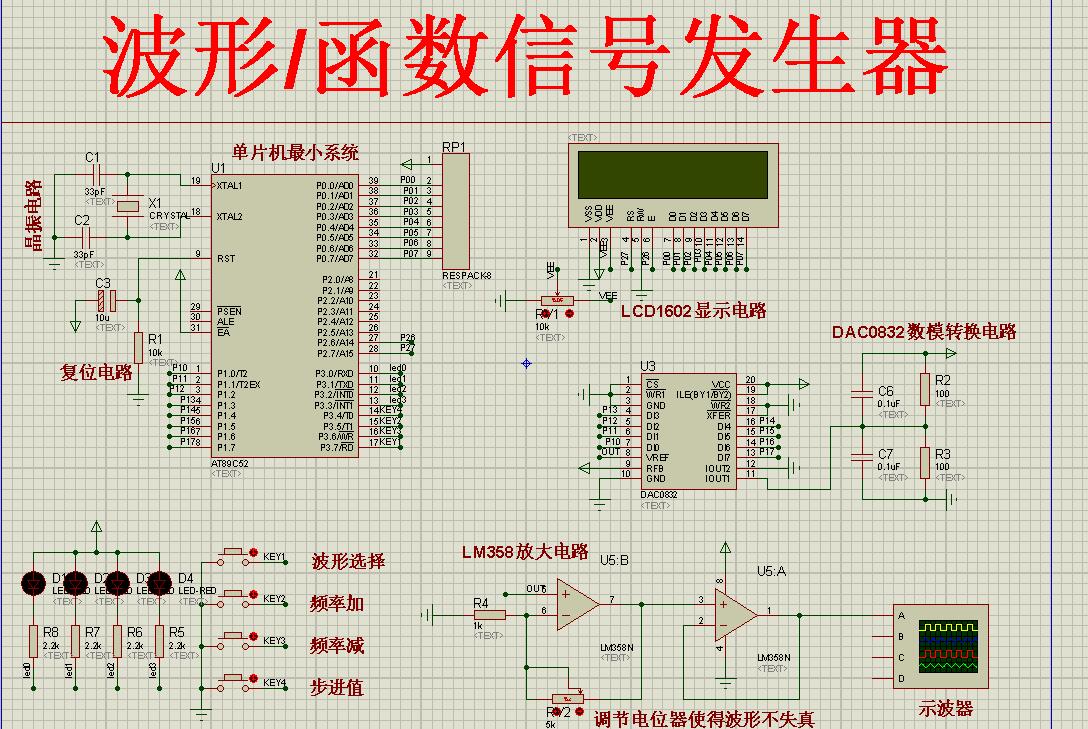

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）
仿真
單片機源程序如下:
- #include<reg52.h> //包含頭文件
- #include<intrins.h>
- #define uchar unsigned char //宏定義
- #define uint unsigned int
- sbit s1=P3^5; //定義按鍵的接口
- sbit s2=P3^6;
- sbit s3=P3^7;
- sbit s4=P3^4;
- sbit led0=P3^0; //定義四個LED，分別表示不同的波形
- sbit led1=P3^1;
- sbit led2=P3^2;
- sbit led3=P3^3;
-
- sbit lcdrs=P2^7; //液晶控制引腳，還有一個控制腳是RW，因為我們只需要向液晶里寫數據系那是就好了，所以，我們直接將RW引腳接地
- sbit lcden=P2^6;
- char num,boxing,u; //定義全局變量
- uchar pinlv=100,bujin=1,bujin1=1; //頻率初始值是10Hz，步進值默認是0.1，顯示步進值變量
- uchar code table[]="0123456789"; //定義顯示的數組
- uchar code table1[]="Fout= Wave form:"; //初始化顯示字符
- unsigned int m; //定義變量 m
- int a,b,h,num1; //定義全局變量
- //自定義字符
- uchar code zifu[]={ //此數組內數據為液晶上顯示波形符號的自定義字符
- 0x0e,0x11,0x11,0x00,0x00,0x00,0x00,0x00,
- 0x00,0x00,0x00,0x00,0x11,0x11,0x0e,0x00, //正弦波 0 1
- 0x00,0x07,0x04,0x04,0x04,0x04,0x1c,0x00,
- 0x00,0x1c,0x04,0x04,0x04,0x04,0x07,0x00, //矩形波 2 3
- 0x00,0x01,0x02,0x04,0x08,0x10,0x00,0x00,
- 0x00,0x10,0x08,0x04,0x02,0x01,0x00,0x00, //三角波 4 5
- 0x00,0x01,0x03,0x05,0x09,0x11,0x00,0x00, //鋸齒波 6
- };
- uchar code sin[64]={ //此數組內的數據為，da輸出對應電壓值對應的數字量，0是0V，255是5V
- 135,145,158,167,176,188,199,209,218,226,234,240,245,249,252,254,254,253,251,247,243,237,230,222,213,204,193,182,170,158,
- 146,133,121,108,96,84,72,61,50,41,32,24,17,11,7,3,1,0,0,2,5,9,14,20,28,36,45,55,66,78,90,102,114,128
- }; //正弦波取碼
- uchar code juxing[64]={ //一個周期是采樣64個點， 所以數組內是64個數據
- 255,255,255,255,255,255,255,255,255,255,255,255,255,255,255,255,255,255,255,255,255,255,255,255,255,255,
- 255,255,255,255,255,255,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0
- }; //矩形波取碼
- uchar code sanjiao[64]={
- 0,8,16,24,32,40,48,56,64,72,80,88,96,104,112,120,128,136,144,152,160,168,176,184,192,200,208,216,224,232,240,248,
- 248,240,232,224,216,208,200,192,184,176,168,160,152,144,136,128,120,112,104,96,88,80,72,64,56,48,40,32,24,16,8,0
- }; //三角波取碼
- uchar code juchi[64]={
- 0,4,8,12,16,20,24,28,32,36,40,45,49,53,57,61,65,69,73,77,81,85,89,93,97,101,105,109,113,117,121,125,130,134,138,142,
- 146,150,154,158,162,166,170,174,178,182,186,190,194,198,202,206,210,215,219,223,227,231,235,239,243,247,251,255
- }; //鋸齒波取碼
- void delay(uint xms) //延時函數
- {
- int a,b;
- for(a=xms;a>0;a--)
- for(b=110;b>0;b--);
- }
- void write_com(uchar com) //寫命令函數
- {
- lcdrs=0;
- P0=com;
- delay(1);
- lcden=0;
- delay(1);
- lcden=1;
- }
- void write_date(uchar date) //寫數據函數
- {
- lcdrs=0;
- P0=date;
- delay(1);
- lcden=0;
- delay(1);
- lcden=1;
- }
- //自定義字符集
- void Lcd_ram()
- {
- uint i,j,k=0,temp=0x04;
- for(i=0;i<7;i++)
- {
- for(j=0;j<8;j++)
- {
- write_com(temp+j);
- write_date(zifu[k]);
- k++;
- }
- temp=temp+8;
- }
- }
- void init_lcd() //初始化函數
- {
- uchar i;
- lcden=0; //默認開始狀態為關使能端，見時序圖
- Lcd_ram();
- write_com(0x01); //顯示清屏，將上次的內容清除，默認為0x01.
- write_com(0x0f);
- write_com(0x38); //顯示模式設置，默認為0x38,不用變。
- write_com(0x0c); //顯示功能設置0x0f為開顯示，顯示光標，光標閃爍；0x0c為開顯示，不顯光標，光標不閃
- write_com(0x06); //設置光標狀態默認0x06,為讀一個字符光標加1.
- write_com(0x80); //設置初始化數據指針，是在讀指令的操作里進行的
- for(i=10;i<20;i++) //顯示初始化
- {
- write_date(table1[i]); //顯示第一行字符
- }
- write_com(0x80+40); //選擇第二行
- for(i=0;i<9;i++)
- {
- write_date(table1[i]); //顯示第二行字符
- }
- write_com(0x80+10); //選擇第一行第十個位置
- write_date(0);
- write_date(1);
- write_date(0);
- write_date(1);
- write_date(0);
- write_date(1); //顯示自定義的波形圖案
- write_com(0x80+40+9); //選擇第二行第九個位置
- write_date(' ');
- write_date('1');
- write_date('0');
- write_date('.');
- write_date('0');
- write_date('H');
- write_date('z'); //顯示初始的頻率值
- }
- void initclock() //定時器初始化函數
- {
- TMOD=0x10; //定時器的工作方式
- TH0=a;
- TL0=b; //定時器賦初值
- EA=1; //打開中斷總開關
- ET0=1; //打開定時器允許中斷開關
- TR0=1; //打開定時器定時開關
- }
- void display() //顯示函數
- {
- uchar qian,bai,shi,ge; //定義變量用于顯示
- qian=pinlv/1000; //將頻率值拆成一位的數據，將數據除以1000，得到的商是一位數，賦值給qian
- bai=pinlv%1000/100; //將頻率除以1000的余數再除以100就得到了頻率的百位，賦值給bai
- shi=pinlv%1000%100/10; //同上，得到頻率的十位
- ge=pinlv%1000/100%10;
- write_com(0x80+40+9); //選中第二行第九個位置
- if(qian==0) //千位如果為0
- write_date(' '); //不顯示
- else //千位不為0
- write_date(table[qian]); //正常顯示千位
- if(qian==0&&bai==0) //千位和百位都為0
- write_date(' '); //百位不顯示
- else //不都為0
- write_date(table[bai]); //百位正常顯示
- write_date(table[shi]); //顯示十位數
- write_date('.'); //顯示小數點
- write_date(table[ge]); //顯示個位
- write_date('H'); //顯示頻率的單位Hz
- write_date('z');
- if(boxing==0) //判斷波形為正弦波
- {
- write_com(0x80+10); //選中一行頻率圖案位置
- write_date(0); //顯示正弦波圖案
- write_date(1);
- write_date(0);
- write_date(1);
- write_date(0);
- write_date(1);
- led3=1;
- led0=0; //點亮正弦波指示燈
- }
- if(boxing==1) //注釋同上
- {
- write_com(0x80+10);
- write_date(2);
- write_date(3);
- write_date(2);
- write_date(3);
- write_date(2);
- write_date(3);
- led0=1;
- led1=0;
- }
- if(boxing==2)
- {
- write_com(0x80+10);
- write_date(4);
- write_date(5);
- write_date(4);
- write_date(5);
- write_date(4);
- write_date(5);
- led1=1;
- led2=0;
- }
- if(boxing==3)
- {
- write_com(0x80+10);
- write_date(6);
- write_date(6);
- write_date(6);
- write_date(6);
- write_date(6);
- write_date(6);
- led2=1;
- led3=0;
- }
- }
- void keyscan() //頻率調節鍵盤檢測函數
- {
- if(s1==0) //加按鍵是否按下
- {
- EA=0; //關閉中斷
- delay(2); //延時去抖
- if(s1==0) //再次判斷
- {
- while(!s1); //按鍵松開
- pinlv+=bujin; //頻率以步進值加
- if(pinlv>1000) //最大加到100Hz
- {
- pinlv=100; //100Hz
- }
- display(); //顯示函數
- m=65536-(15000/pinlv);//計算頻率
- /*頻率值最小是10Hz，pinlv的值是100（因為要顯示小數點后一位）,150000/100=1500，這個1500就是定時器需要計時的，單位是us，65536-1500得到的是定時器的初值，
- 先不管初值，先看定時時間，1500us，一個波形的周期是由64個定時組成的，所以，一個波形周期就是64*1500us=96000，也就是96ms，約等
- 于100ms，也就是10Hz的頻率*/
- a=m/256; //將定時器的初值賦值給變量
- b=m%256;
- EA=1; //打開中斷總開關
- }
- }
- if(s2==0) //減按鍵按下
- {
-
- delay(5);
- if(s2==0)
- {
- EA=0;
- while(!s2);
- pinlv-=bujin; //頻率以步進值減
- if(pinlv<100)
- {
- pinlv=100;
- }
- display();
- m=65536-(15000/pinlv);
- a=m/256;
- b=m%256;
- EA=1;
- }
- }
- if(s3==0) //波形切換按鍵
- {
- delay(5);
- if(s3==0)
- {
- EA=0;
- while(!s3);
- boxing++; //波形切換
- if(boxing>=4) //4種波形
- {
- boxing=0;
- }
- display();
- EA=1;
- }
- }
- }
- void bujindisplay() //步進值設置界面顯示程序
- {
- uint bai,shi,ge; //定義步進值 百十個位
- bai=bujin1/100; //將步進值除以100得到百位，也就是頻率值的十位，因為有一個小數位
- shi=bujin1%100/10; //將步進值除以100的余數除以十得到十位
- ge=bujin1%100%10; //取余10后得到個位，也就是頻率步進值的小數點后一位
- write_com(0x80+11); //選中液晶第一行第十一列
- if(bai==0) //百位是否為0
- write_date(' '); //百位不顯示
- else //百位不為0
- write_date(table[bai]); //顯示百位數據
- write_date(table[shi]); //顯示十位數據
- write_date('.'); //顯示小數點
- write_date(table[ge]); //顯示個位，也就是小數點后一位
- }
- void bujinjiance() //步進值設置鍵盤程序
- {
- if(s4==0) //步進設置按鍵按下
- {
- delay(5); //延時去抖
- if(s4==0) //再次判斷按鍵
- {
- while(!s4); //按鍵釋放，按鍵松開才繼續向下執行
- h++; //變量加
- if(h==1) //進入設置狀態時
- {
- write_com(0x01); //清屏
- write_com(0x80); //初始化顯示步進設置界面
- write_date('S');delay(1); //step value
- write_date('t');delay(1);
- write_date('e');delay(1);
- write_date('p');delay(1);
- write_date(' ');delay(1);
- write_date('v');delay(1);
- write_date('a');delay(1);
- write_date('l');delay(1);
- write_date('u');delay(1);
- write_date('e');delay(1);
- write_date(':');delay(1);
- bujin1=bujin; //步進值賦值給臨時變量
-
- bujindisplay(); //顯示步進值
- }
- if(h==2) //退出設置
- {
- h=0; //清零
- bujin=bujin1; //設置好的臨時步進值賦值給步進變量
-
- init_lcd(); //初始化液晶顯示
- initclock(); //定時器初始化
- display(); //調用顯示程序
- }
- }
- }
- if(h==1) //設置步進值時
- {
- if(s1==0) //加按鍵按下
- {
- delay(5); //延時去抖
- if(s1==0) //再次判斷
- {
- while(!s1); //按鍵釋放
- bujin1++; //步進值加1
- if(bujin1>=101) //步進值最大100，也就是10.0Hz
- {
- bujin1=1; //超過最大值就恢復到0.1Hz
- }
- bujindisplay(); //步進顯示
- }
- }
- if(s2==0) //減按鍵，注釋同上
- {
- delay(5);
- if(s2==0)
- {
- while(!s2);
- bujin1--; //步進減
- if(bujin1<=0)
- ……………………
- …………限于本文篇幅 余下代碼請從51黑下載附件…………
