自制51單片機最小系統不正常工作,求分析原因

ID:102800 · 發表于 2021-5-5 17:16

各位老師，本人新手，自己做了一個51最小系統，不能正常工作，按復位鍵數碼管閃一下，芯片放到學習板上正常顯示，搞了幾天，都搞糊度了，到壇里來找大師幫忙分析一下，不知道對元件是不是有什么特殊要求？謝謝了。

ID:155507 · 發表于 2021-5-5 20:52

程序呢?線路圖呢?上傳圖片呢?什么都沒有,人家想幫你也幫不上呀

ID:227393 · 發表于 2021-5-5 21:59

數碼管共陰還是共陽的？和學習板上的一樣的嗎？

ID:102800 · 發表于 2021-5-5 22:41

我是按照網上的最小系統圖紙做的，程序用的學習板教程的，共陽極數碼管，AT89S52芯片。我想問一下，對晶振和20皮乏電容是否有要求。現在問題是顯示混亂，有時搞個8 ，有時啥都沒有，和程序都對不上，晶振11.0259，這玩意是不是沒啟震。數碼管每個段位串了一個1K電阻，用P2口。很簡單的程序

ID:155507 · 發表于 2021-5-5 23:00

先從硬件排除故障：
1、原理圖和PCB走線是否確認無誤；
2、焊接問題需再三檢查；
3、不排除板子生產極少情況有短線情況；
4、元器件質量問題。

ID:858964 · 發表于 2021-5-5 23:05

晶振電容20PF，可以。

若要運行錄寫入51芯片的程序，必須將40腳插座的第31腳(EA/VPP)連接電源正極。請樓主試試～～

ID:390416 · 發表于 2021-5-6 07:50

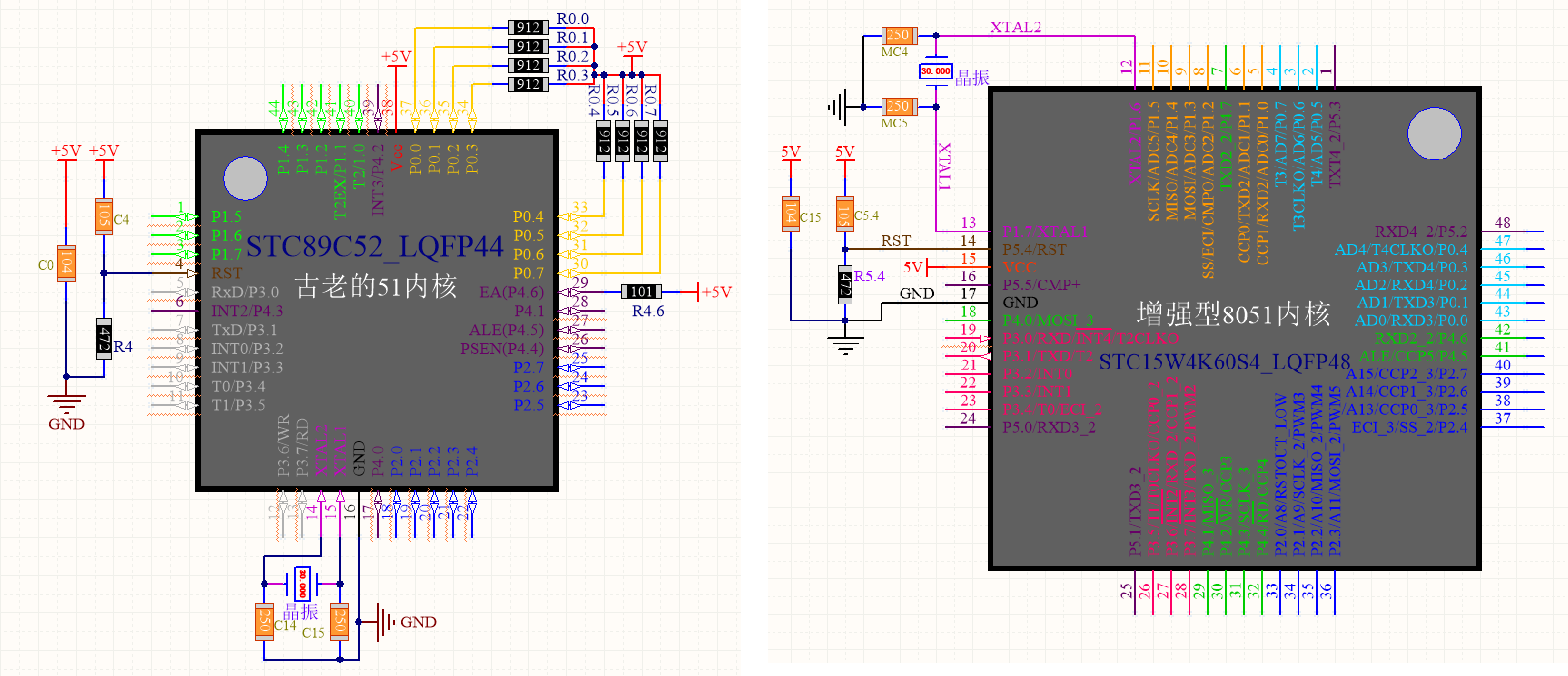

這是單片機最小系統電路圖 15 03 04 01 STC89 STC12C 最小系統DIP40.png

ID:102800 · 發表于 2021-5-6 13:50

根據樓上老師給的思路，在31腳加了一個4.7K電阻接VCC，正常了。非常感謝
