18B20之配套模塊說明

ID:911932 · 發表于 2021-5-7 14:40

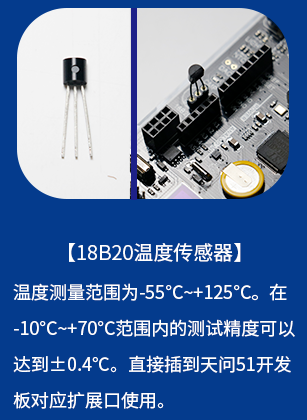

1-模塊概述

18B20 數字溫度計提供 9 到 12bit 分辨率的溫度測量，可以通過可編程非易失性存儲單元實現溫度的下限和上限報警。18B20 采用單總線協議與上位機進行通信，只需要一根信號線和一根地線。它的溫度測量范為-55℃~+125℃。在-10℃~+70℃范圍內的測試精度可以達到± 0.4℃。此外它還可以工作在寄生模式下，直接通過信號線對芯片供電，從而不需要額外的供電電源。每個 18B20 都有一個全球唯一的 64 位序列號，可以將多個 18B20 串聯在同一跟單總線上進行組網，只需要一個處理器就可以控制分布在大面積區域中的多顆 18B20。這種組網方式特別適合 HVAC 環境控制，建筑、設備、糧情測溫和工業測溫以及過程監測控制等應用領域。

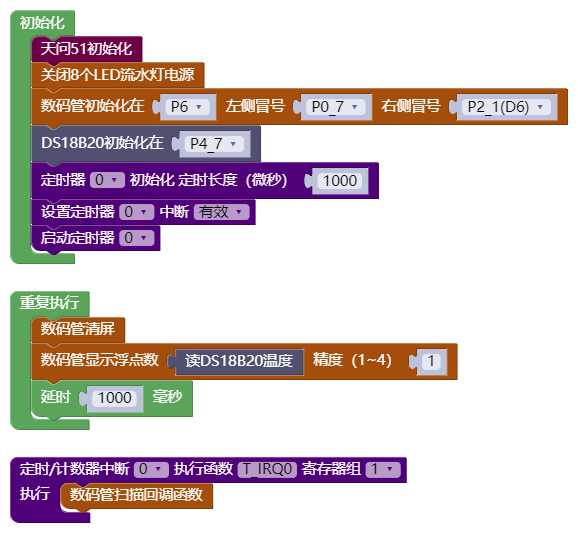

2-圖形塊模塊
①初始化18B20的控制引腳；

②設置讀取溫度；

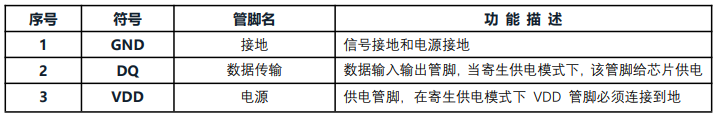

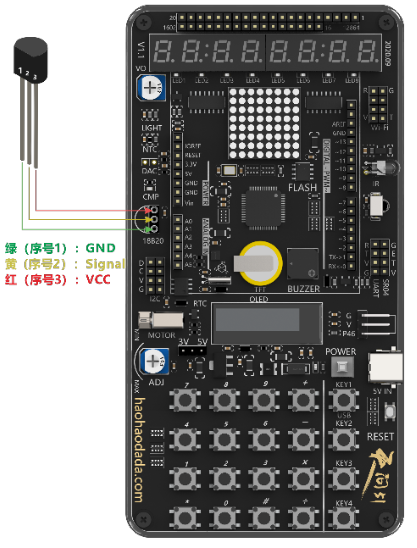

3-連接說明

4-示例代碼

示例設置DS18B20模塊，用數碼管顯示其讀取的溫度值

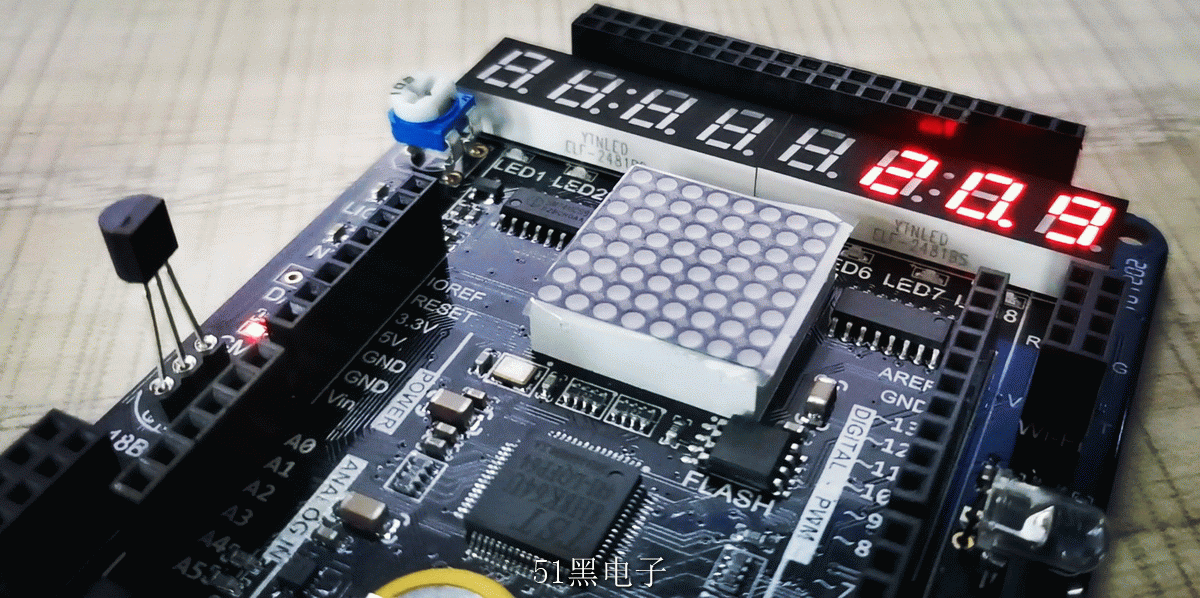

5-效果截圖
