一， 概述
ATH8809 是一款基于 DSP 獨特高效的算法，而具備消除回音，壓制噪音功能的芯片，它可以有效解決各類數
字通訊產品上免提通話中的回音、嘯叫問題，以及環境背景噪音，在合理的結構設計上可以達到優異的全雙工通
話效果。
ATH8809 應用設計比較簡單方便，外圍也比較簡潔，可以很好的接載各類通訊設備，并具有多種工作模式，
在最簡工作模式下，能很快的完成產品的設計應用。
二， 特點
1， 內置硬件加速語音處理單元。
2， 包含 3 路模數轉換單元（ADC）
3， 包含 2 路數模轉換單元(DAC)
4， 內含 RAM 和 ROM 單元
5， 內部設計有外接麥克風放大單元,并增益可調節.
6， 具有 I2C 數據接口.
7， 功耗低,ATH8809 整體電流在 10-15MA.
8， 優異的非線性回音消除功能(AEC),通訊中 72DB 的回音可完全消除.
9， 具有環境噪音壓制功能,可針對 25DB 的穩態噪音進行壓制,增強通話識別度.
10， 支持良好的全雙工方式通話.
11， 差分方式的 I/O 接口,可以更好的降低射頻干擾和增強抗干擾能力.
12， 支持雙麥克風工作.
13， 具有音頻動態范圍控制(DRC),可以更好實現語音的還原度.
14， 超寬回音消除延時,范圍為 64-120MS
15， 麥克風(MIC_IN)和線路輸入(LINE_IN)具有可編程增益方式,范圍為-2DB +26DB
16， 線路輸出(LINE_OUT)和音頻輸出(SPK_OUT)具有編程增益方式，范圍為 29DB+2DB
17， 具有多種工作模式，通過改動芯片配置腳位可以簡單快捷的完成配置.
18， 支持兩種外部時鐘頻率 4.096M 和 13M(采用無源晶體)

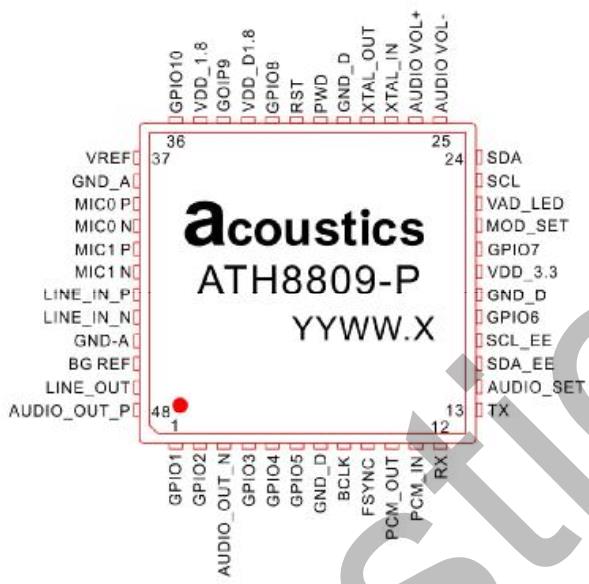

19， ATH8809 芯片封裝為 LQFP-48.
三， 應用范圍
1,車載藍牙通話系統
2，企業會議系統
3，可視門禁/門鈴對講系統
4，網絡安防監控對講系統
5，遠程多媒體教育通話系統
6，電梯呼叫報警系統
7，客服通話系統
8.車載語音識別智能設備
9，智能家居免提通話對講
10，停車場/公共場所的門卡，自助服務系統的通話對講
11，家用帶通話 IP CAMERA 及卡片監護通話產品
12，老人，小孩，寵物監護儀器產
|
|
