單片機智能溫控風扇Proteus仿真圖與代碼

ID:922893 · 發表于 2021-5-17 20:08

51單片機 DS18B20 數碼管

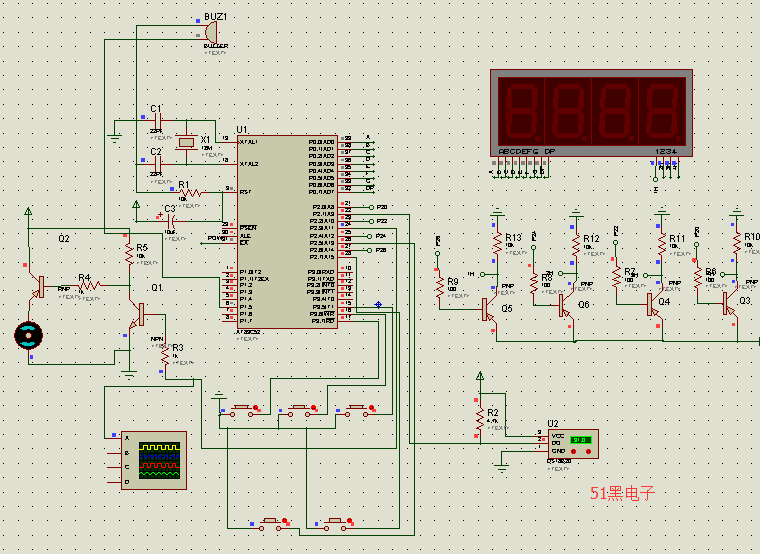

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

單片機源程序如下:

#include <reg52.h>
#include <intrins.h> //包含頭文件
#define uchar unsigned char
#define uint unsigned int //宏定義
////////////////////
sbit dj=P2^3;//電機控制端接口
sbit DQ=P2^1;//溫度傳感器接口
//////////按鍵接口/////////////////////////////////
sbit key1=P3^5;//設置溫度
sbit key2=P3^6;//溫度加
sbit key3=P3^7;//溫度減
sbit key4=P2^5;//自動模式
sbit key5=P2^7;//手動模式
sbit dp=P1^5; //蜂鳴器
//////////////////////////////////////////////////////
sbit w1=P2^6;
sbit w2=P2^4;
sbit w3=P2^2;
sbit w4=P2^0; //數碼管的四個位
/////共陰數碼管段選//////////////////////////////////////////////
uchar table[22]=
{0x3F,0x06,0x5B,0x4F,0x66,
0x6D,0x7D,0x07,0x7F,0x6F,
0x77,0x7C,0x39,0x5E,0x79,0x71,
0x40,0x38,0x76,0x00,0xff,0x37};//'-',L,H,滅,全亮，n 16-21
uint wen_du; //溫度變量
uint shang,xia; //對比溫度暫存變量
uchar dang;//檔位顯示
uchar flag,flag1,flag2;
uchar d1,d2,d3;//顯示數據暫存變量
void delay(uint ms) //延時函數，大約延時25us
{
uchar x;
for(ms;ms>0;ms--)
for(x=10;x>0;x--);
}
/***********ds18b20延遲子函數（晶振12MHz ）*******/
void delay_18B20(uint i)
{
while(i--);
}
/**********ds18b20初始化函數**********************/
void Init_DS18B20()
{
uchar x=0;
DQ=1; //DQ復位
delay_18B20(8); //稍做延時
DQ=0; //單片機將DQ拉低
delay_18B20(80); //精確延時大于 480us
DQ=1; //拉高總線
delay_18B20(14);
x=DQ; //稍做延時后如果x=0則初始化成功 x=1則初始化失敗
delay_18B20(20);
}
/***********ds18b20讀一個字節**************/
uchar ReadOneChar()
{
uchar i=0;
uchar dat=0;
for (i=8;i>0;i--)
{
DQ=0; // 給脈沖信號
dat>>=1;
DQ=1; // 給脈沖信號
if(DQ)
dat|=0x80;
delay_18B20(4);
}
return(dat);
}
/*************ds18b20寫一個字節****************/
void WriteOneChar(uchar dat)
{
uchar i=0;
for (i=8;i>0;i--)
{
DQ=0;
DQ=dat&0x01;
delay_18B20(5);
DQ=1;
dat>>=1;
}
}
/**************讀取ds18b20當前溫度************/
void ReadTemperature()
{
uchar a=0;
uchar b=0;
uchar t=0;
Init_DS18B20();
WriteOneChar(0xCC); // 跳過讀序號列號的操作
WriteOneChar(0x44); // 啟動溫度轉換
delay_18B20(100); // this message is wery important
Init_DS18B20();
WriteOneChar(0xCC); //跳過讀序號列號的操作
WriteOneChar(0xBE); //讀取溫度寄存器等（共可讀9個寄存器）前兩個就是溫度
delay_18B20(100);
a=ReadOneChar(); //讀取溫度值低位
b=ReadOneChar(); //讀取溫度值高位
wen_du=((b*256+a)>>4); //當前采集溫度值除16得實際溫度值
}
void display()//顯示溫度
{
w1=0;P0=~table[d1];delay(10); //第1位
P0=~0x00;w1=1;delay(1);
w2=0;P0=~table[16];delay(10);//第2位
P0=~0x00;w2=1;delay(1);
w3=0;P0=~table[d2]; delay(10);//第3位
P0=~0x00;w3=1;delay(1);
w4=0;P0=~table[d3];delay(10);//第4位
P0=~0x00;w4=1;delay(1);
}
void display_1()//顯示檔位
{
w1=0;P0=~table[d1];delay(10); //檔位
P0=~0x00;w1=1;delay(1);
}
void shou_keyscan()
{
if(key2==0) //加鍵按下
{
delay(10); //延時去抖
if(key2==0) //加鍵按下
{
dang+=1; //上限加3
if(dang>=3)dang=3; //檔位上限為3
}while(key2==0);//松手檢測
}
if(key3==0) //減鍵按下
{
delay(10); //延時去抖
if(key3==0) //減鍵按下
{
dang-=1; //上限減1
if(dang<=1)dang=1; //檔位下限為1
}while(key3==0);//松手檢測
}
}
void zi_keyscan()//自動模式按鍵掃描函數
{
if(key1==0) //設置鍵按下
{
delay(10); //延時去抖
if(key1==0)flag=1; //再次判斷按鍵，按下的話進入設置狀態
while(key1==0);//松手檢測 //按鍵釋放
}
while(flag==1) //進入設置上限狀態
{
d1=18;d2=shang/10;d3=shang%10; //顯示字母H 和上限溫度值
display(); //調用顯示函數
if(key1==0) //判斷設置鍵是否按下
{
delay(10); //延時去抖
if(key1==0)flag=2; //按鍵按下，進入設置下限模式
while(key1==0);//松手檢測
}
if(key2==0) //加鍵按下
{
delay(10); //延時去抖
if(key2==0) //加鍵按下
{
shang+=1; //上限加5
if(shang>=100)shang=100; //上限最大加到100
}while(key2==0);//松手檢測
}
if(key3==0) //減鍵按下
{
delay(10); //延時去抖
if(key3==0) //減鍵按下
{
shang-=1; //上限減1
if(shang<=10)shang=10; //上限最小減到10
}while(key3==0);//松手檢測
}
}
while(flag==2) //設置下限
{
d1=17;d2=xia/10;d3=xia%10; //顯示字母L 顯示下限溫度值
display(); //以下注釋同上
if(key1==0)
{
delay(10);
if(key1==0)flag=0;
while(key1==0);//松手檢測
}
if(key2==0)
{
delay(10);
if(key2==0)
{
xia+=1;
if(xia>=99)xia=99;
}while(key2==0);//松手檢測
}
if(key3==0)
{
delay(10);
if(key3==0)
{
xia-=1;
if(xia<=0)xia=0;
}while(key3==0);//松手檢測
}
}
}
void zi_dong()//自動溫控模式
{
uchar i;
d1=dang;d2=wen_du/10;d3=wen_du%10; //顯示檔位，顯示當前溫度值
zi_keyscan();//按鍵掃描函數
display(); //調用顯示函數
if(wen_du<xia)
{
dang=1; //檔位置1
for(i=0;i<3;i++){dj=0;display();zi_keyscan();} //PWM通過延時得到
for(i=0;i<1;i++){dj=1;display();zi_keyscan();}
}
if((wen_du>=xia)&&(wen_du<=shang))//溫度大于下限，小于上限 1擋
{
dang=2; //檔位置2
for(i=0;i<3;i++){dj=0;display();zi_keyscan();} //PWM通過延時得到
for(i=0;i<2;i++){dj=1;display();zi_keyscan();}
}
if(wen_du>shang)
{
dj=1;
dang=3;
}//高溫全速
}
void shou_dong() //手動模式
{
uchar i;
d1=dang;
shou_keyscan();
display_1();
if(dang==1)
{
dang=1; //檔位置1
for(i=0;i<3;i++){dj=0;display_1();zi_keyscan();} //PWM通過延時得到
for(i=0;i<1;i++){dj=1;display_1();zi_keyscan();}
}
if(dang==2)//溫度大于下限，小于上限 1擋
{
dang=2; //檔位置2
for(i=0;i<3;i++){dj=0;display_1();zi_keyscan();} //PWM通過延時得到
for(i=0;i<2;i++){dj=1;display_1();zi_keyscan();}
}
if(dang==3)
{
dj=1;
dang=3;
}//高溫全速
}
void main() //主函數
{
uchar j;
dp=1; //蜂鳴器關
dj=0; //電機開
for(j=0;j<80;j++) //先讀取溫度值，防止開機顯示85
ReadTemperature();
while(1) //進入while循環
{
if(key4==0) //自動模式鍵按下
{
delay(10); //延時去抖
if(key4==0)flag2=1; //再次判斷按鍵，按下的話進入自動狀態
while(key4==0);//松手檢測 //按鍵釋放
}
if(flag2==1) //進入自動模式
{
shang=30;
xia=20; //初始上下限值
ReadTemperature(); //讀取溫度值
for(j=0;j<100;j++) zi_dong();//自動溫控模式
if(wen_du>30) {dp=0;} //設置報警溫度
else
{dp=1;}
if(key4==0) //判斷自動模式鍵按下
{
delay(10); //延時去抖
if(key4==0)flag2=1; //判斷自動鍵是否按下
while(key4==0);//松手檢測
}
if(key5==0) //判斷手動模式鍵按下
{
delay(10); //延時去抖
if(key5==0)flag2=2; //判斷手動鍵是否按下
while(key5==0);//松手檢測
}
}
if(key5==0) //手動模式
{
delay(10); //延時去抖
if(key5==0)flag2=2; //再次判斷按鍵
while(key5==0);//松手檢測 //按鍵釋放
}
if(flag2==2) //進入手動模式
{
for(j=0;j<100;j++) shou_dong();
if(key5==0) //判斷設置鍵是否按下
{
delay(10); //延時去抖
if(key5==0)flag2=2; //判斷手動鍵是否按下
while(key5==0);//松手檢測
}
if(key4==0) //判斷設置鍵是否按下
{
delay(10); //延時去抖
if(key4==0)flag2=1; //判斷自動鍵是否按下
while(key4==0);//松手檢測
}
}
}
}

復制代碼

所有資料51hei提供下載:

智能溫控風扇.7z (59.29 KB, 下載次數: 69)

ID:1067614 · 發表于 2023-3-30 14:49

樓主，為什么你的仿真電阻不太一樣？

ID:1120970 · 發表于 2024-5-16 09:20

你好，看圖片你的芯片型號是AT89C52,并不是51單片機吧？
