51單片機寫I2C總線24C02問題

ID:905876 · 發表于 2021-5-20 21:05

最近修改一個程序，原來使用的是SPI總線EEPROM，現在改為I2C總線EEPROM。按照數據手冊和網上的文章修改讀寫程序段。現有問題無法解決。調用寫總線的部分程序如下。大俠幫忙修改一下程序。原程序是正常使用的。就是把讀寫EEPROM的部分修改了。現在是讀EEPROM正常，寫入部分異常。
我用編程器把正確的信息寫入24C02，設備可以正常工作。

調用的DELAY是延時8微秒

WWW: CLR    TR0                         ；主程序中的一段
      MOV    R6,#0
      MOV    DPTR,#0F00H
      MOV    R2,#0
WWW1: MOV    R1,#40H
WWW2: MOV    A,R2
      MOVC A,@A+DPTR
      MOV    @R1,A
      INC    R1
      INC    R2
      CJNE R1,#48H,WWW2
      MOV    ADL,R6                      ;ADL是字地址
      MOV    R1,#40H
      MOV    R5,#8
      LCALL WREN                         調用寫程序
      MOV    A,#8
      ADD    A,R6
      MOV    R6,A
      CJNE R6,#0B8H,WWW1
      SETB TR0
      RET

；頁寫程序

WREN:                      ;連續寫
      LCALL I2C_START    ;起始
      MOV A,#0A0H          ;器件地址+寫
      LCALL I2C_TXBYTE    ;發送一字節數據
      MOV A,ADL          ;字地址
      LCALL I2C_TXBYTE
WREN1:  MOV A,@R1          ;開始寫數據
      LCALL I2C_TXBYTE
      INC R1
      DJNZ  R5,WREN1
      LCALL I2C_STOP
      LCALL DELAY
      RET

I2C_START:                ;
      SETB SDA
      LCALL  DELAY
      SETB SCL
      LCALL  DELAY
      CLR SDA
      LCALL  DELAY
      CLR SCL
      LCALL  DELAY
      RET

I2C_STOP:                   ;
      CLR SDA
      LCALL  DELAY
      SETB SCL
      LCALL  DELAY
      SETB SDA
      LCALL  DELAY
      RET

I2C_TXBYTE:                ;主機發送一字節數據
      MOV R3,#08H
TXNEXT: RLC A
      MOV SDA,C
      LCALL DELAY
      SETB  SCL
      LCALL DELAY
      CLR SCL
      LCALL DELAY
      DJNZ  R3,TXNEXT
      SETB  SDA
      LCALL DELAY
      SETB  SCL
      LCALL DELAY
      MOV R3,#10H       ;循環一定時間等待應答ACK
REP1: MOV C,SDA
      JNC REP2
      LCALL  DELAY
      DJNZ R3,REP1
REP2: CLR SCL
      LCALL DELAY
      RET

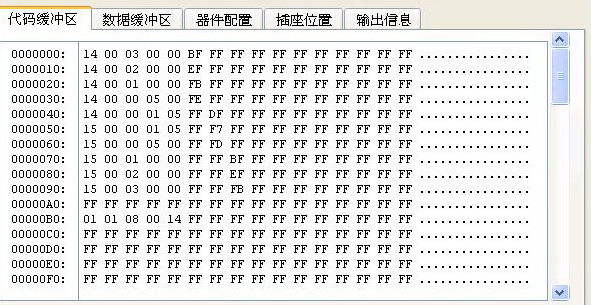

按照這個運行后EEPROM中寫入的數據如下圖（更改后的I2C總線）

每行只寫了前面的8個字符。后面的8個沒寫丟棄了。

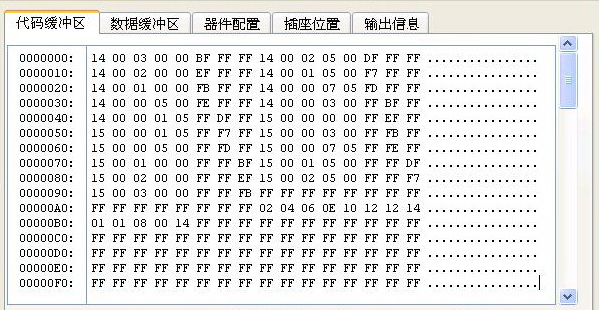

下圖是正常寫入的狀態。（原來SPI總線）

每行16個字符都寫入了。

ID:401564 · 發表于 2021-5-20 23:58

24C02寫入的緩沖的速度并不快,
先把延時改成1mS
你把這個MOV R3,#10H ;循環一定時間等待應答ACK
改為MOV R3,#255試一下
如果還不行,就不要了
也可以先把延時改成1秒,然后在寫入的時候,每次寫入一個位就閃燈一次,看一下卡在哪里,這樣就能找到問題點了

ID:905876 · 發表于 2021-5-21 08:14

Y_G_G 發表于 2021-5-20 23:58
24C02寫入的緩沖的速度并不快,
先把延時改成1mS
你把這個MOV R3,#10H ;循環一定時間等待應答AC ...

延時的時間我調整過。沒有改變。測試使用頁寫8位一個循環，可以正常寫入當前的8位數據，但是后面緊跟的8位數據直接丟失了。16位一個循環后面丟16。使用單獨一個字節循環后面丟一個字節。懷疑是字地址的問題。但是找不出來問題出在那里。
比如寫入0,1,2,3,4,5,6,7,8,9,a,b,c,d,e,f,g,h,i,j,k,l,m,n,o,p等數據。EEPROM寫入的信息是
0,1,2,3,4,5,6,7,FF,FF,FF,FF,FF,FF,FF,FF,
G,H,I,J,K,L,M,N,FF,FF,FF,FF,FF,FF,FF,FF

8,9,A,B,C,D,E,F和O后面的數據沒有寫入。直接丟失了。

ID:401564 · 發表于 2021-5-21 15:30

你這8uS的延時肯定是不夠的
I2C_TXBYTE 這個子程序中的延時只是寫入緩沖的應答
LCALL I2C_STOP 停止信號之后至少是要有5mS的延時,這個是寫入EEPROM的時間,一般是5mS為最大值,數據手冊上是有這個的

ID:905876 · 發表于 2021-5-24 12:56

本帖最后由 635731309 于 2021-5-24 17:01 編輯

Y_G_G 發表于 2021-5-21 15:30
你這8uS的延時肯定是不夠的
I2C_TXBYTE 這個子程序中的延時只是寫入緩沖的應答
LCALL I2C_STOP ...

感謝大神! 按照你的意見，在I2C_STOP后面增加一個3ms的延時，程序可以正常運行了。

為了保險，還是按照數據手冊上的改為5ms延時了。
再次感謝。

ID:401564 · 發表于 2021-5-24 21:26

635731309 發表于 2021-5-24 12:56
感謝大神! 按照你的意見，在I2C_STOP后面增加一個3ms的延時，程序可以正常運行了。

為了保險，還是按 ...

是的是的,一般保險起見,都是按照數據手冊的極限值來進行預防的
