IAP15F2K61S2單片機內部沒有EEPROM的讀寫問題

ID:900273 · 發表于 2021-5-25 14:58

據手冊說明，該單片機芯片內部無EEPROM,用戶可將用戶程序區的FLASH當做EEPROM用，試了好多扇區地址的讀寫和擦除，都是把程序直接干掉了，下次開機啥也沒有了。是這個芯片就無法存儲掉電保持數據還是說明書我沒看懂？

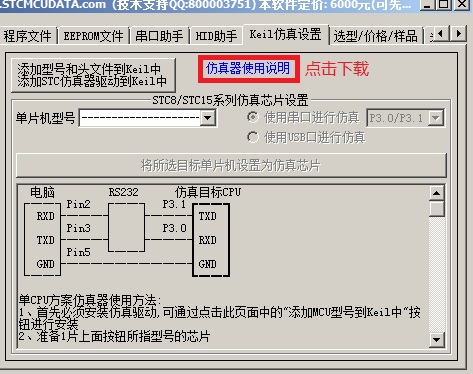

另外，本身板子用的是stc15f2k32s2,為了仿真換了IAP的芯片，結果仿真沒法用，按照提示也添加了STC MCU選型數據庫，和驅動到KEIL目錄，仿真口設置也是相應的串口4,9600波特率。就是死活不能仿真，請教高手前輩了！

ID:900273 · 發表于 2021-5-25 15:27

本帖最后由 bj1024 于 2021-5-25 16:50 編輯

#include "pbdata.h"
#define CMD_IDLE 0             //空閑模式
#define CMD_READ 1             //IAP字節讀命令
#define CMD_PROGRAM 2             //IAP字節編程命令
#define CMD_ERASE 3             //IAP扇區擦除命令
//extern uchar ADDR;

//uint addr_s;

//sfr IAP_ADDRH = 0xC3;          //IAP地址寄存器高字節 sTC15f內有定義
//sfr IAP_ADDRL = 0xC4;          //IAP地址寄存器低字節
//sfr IAP_CMD    = 0xC5;          //IAP命令寄存器
//sfr IAP_TRIG = 0xC6;          //IAP命令觸發寄存器
//sfr IAP_CONTR = 0xC7;          //IAP控制寄存器
//根據不同的頻率選擇不同的等待時間
//#define ENABLE_IAP 0x80          //if SYSCLK<30MHz
//#define ENABLE_IAP 0x81          //if SYSCLK<24MHz
//#define ENABLE_IAP 0x82          //if SYSCLK<20MHz
#define ENABLE_IAP 0x83          //if SYSCLK<12MHz
//#define ENABLE_IAP 0x84          //if SYSCLK<6MHz
//#define ENABLE_IAP 0x85          //if SYSCLK<3MHz
//#define ENABLE_IAP 0x86          //if SYSCLK<2MHz
//#define ENABLE_IAP 0x87          //if SYSCLK<1MHz

/*----------------------------
IAP扇區擦除命令
----------------------------*/

void  eeprom_init(uint addr)    //IAP扇區擦除命令
{
   IAP_CONTR= ENABLE_IAP; //使能IAP
   IAP_CMD= CMD_ERASE;    //使能IAP命令
   IAP_ADDRL= addr;       //設置IAP低地址
   IAP_ADDRH= addr >> 8;    //設置IAP高地址
   IAP_TRIG= 0x5a;          //寫觸發命令0x5a
   IAP_TRIG= 0xa5;          //寫觸發命令0xa5
   _nop_();                //等待寫ISP/IAP/EEPROM數據完成
   eeprom_offiap();       //關閉IAP功能
}

/*----------------------------
關閉IAP
----------------------------*/

void  eeprom_offiap(void)
{
IAP_CONTR = 0;                //關閉IAP功能
IAP_CMD = 0;                   //清除命令寄存器
IAP_TRIG = 0;                //清除觸發寄存器
IAP_ADDRH = 0x80;             //將地址設置到非IAP區域
IAP_ADDRL = 0;
}

/*----------------------------
從ISP/IAP/EEPROM區域讀取一字節
----------------------------*/
uchar eeprom_read(uint addr)

{
uchar dat;                      //數據緩沖區
IAP_CONTR = ENABLE_IAP;       //使能IAP
IAP_CMD = CMD_READ;          //設置IAP命令
IAP_ADDRL = addr;             //設置IAP低地址
IAP_ADDRH = addr >> 8;       //設置IAP高地址
IAP_TRIG = 0x5a;             //寫觸發命令(0x5a)
IAP_TRIG = 0xa5;             //寫觸發命令(0xa5)
_nop_();                      //等待ISP/IAP/EEPROM操作完成
dat = IAP_DATA;                //讀ISP/IAP/EEPROM數據
eeprom_offiap();             //關閉IAP功能
return dat;                   //返回

}

/*----------------------------
從ISP/IAP/EEPROM區域寫一字節
----------------------------*/

void  eeprom_writ(uchar addr,uchar dat)
{
   IAP_CONTR= ENABLE_IAP;    //使能IAP
   IAP_CMD= CMD_PROGRAM;    //設置IAP命令
   IAP_ADDRL= addr;          //設置IAP低地址
   IAP_ADDRH= addr >> 8;    //設置IPA高地址
   IAP_DATA= dat;          //寫ISP/IAP/EEPROM數據
   IAP_TRIG= 0x5a;          //寫觸發命令0x5a
   IAP_TRIG= 0xa5;          //寫觸發命令0xa5
   _nop_();                //等待寫ISP/IAP/EEPROM數據完成
   eeprom_offiap();          //關閉IAP功能

}

ID:213173 · 發表于 2021-5-25 21:07

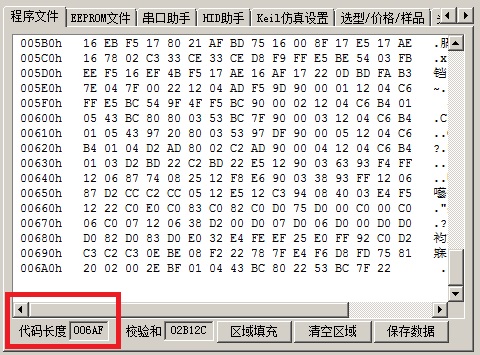

IAP15沒有EEPROM專用區，但可以把用戶程序區的多余FLASH當做EEPROM用。下載程序前根據代碼長度的下一個扇區，確定用作EEPROM的地址，以下圖為例，EEPROM的首地址選0x0800，就不會發生擦除用戶程序。

ID:796531 · 發表于 2021-5-25 21:26

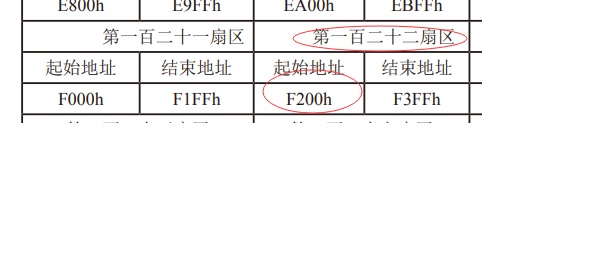

應該是你地址搞錯了，要從程序沒有使用的空間地址來寫，建議從最后幾個扇區來寫，譬如最后一個122扇區F200H開始寫

ID:900273 · 發表于 2021-5-26 08:34

paladina 發表于 2021-5-25 21:26
應該是你地址搞錯了，要從程序沒有使用的空間地址來寫，建議從最后幾個扇區來寫，譬如最后一個122扇區F200 ...

我昨天折騰了一下午還是沒整明白，地址從F000H開始也不成，不過仿真整出來了。一會兒發出來！

ID:189235 · 發表于 2021-5-26 08:38

建議先把例程跑通，多看官方操作

ID:900273 · 發表于 2021-5-26 08:45

bj1024 發表于 2021-5-26 08:34
我昨天折騰了一下午還是沒整明白，地址從F000H開始也不成，不過仿真整出來了。一會兒發出來！

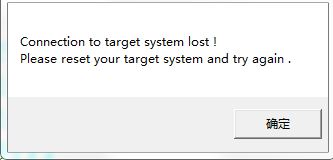

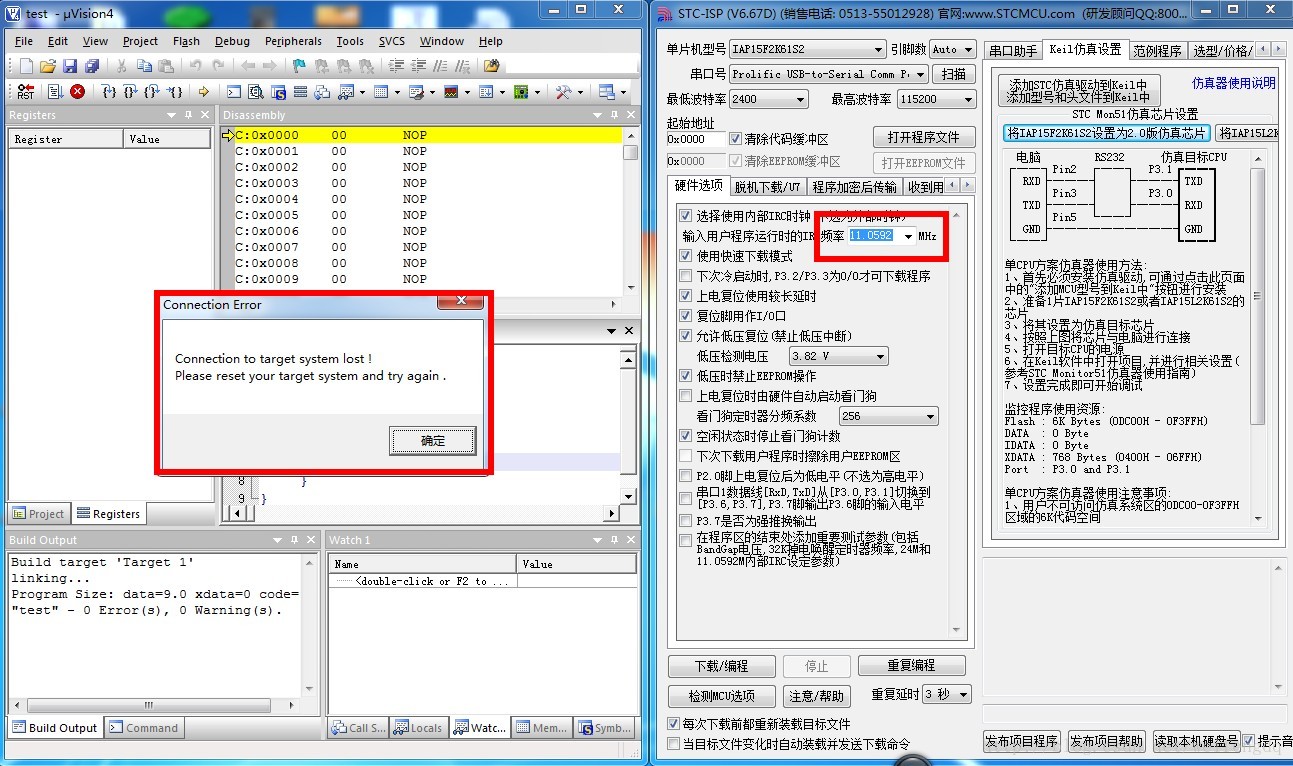

嚴格按照官方介紹執行操作，用USB轉串口下載程序正常，證明硬件連接是沒有問題的，包括不會犯弄錯COM端口的錯誤，但是用keil進行仿真時提示"connection to target system lost ! please restet your arget system and try again"和“ error:target dll has been cancelled. debugger aborted !"
————————————————
版權聲明：本文為CSDN博主「weifengdq」的原創文章，遵循CC 4.0 BY-SA版權協議，轉載請附上原文出處鏈接及本聲明。
原文鏈接：https://blog.csdn.net/weifengdq/article/details/23036531

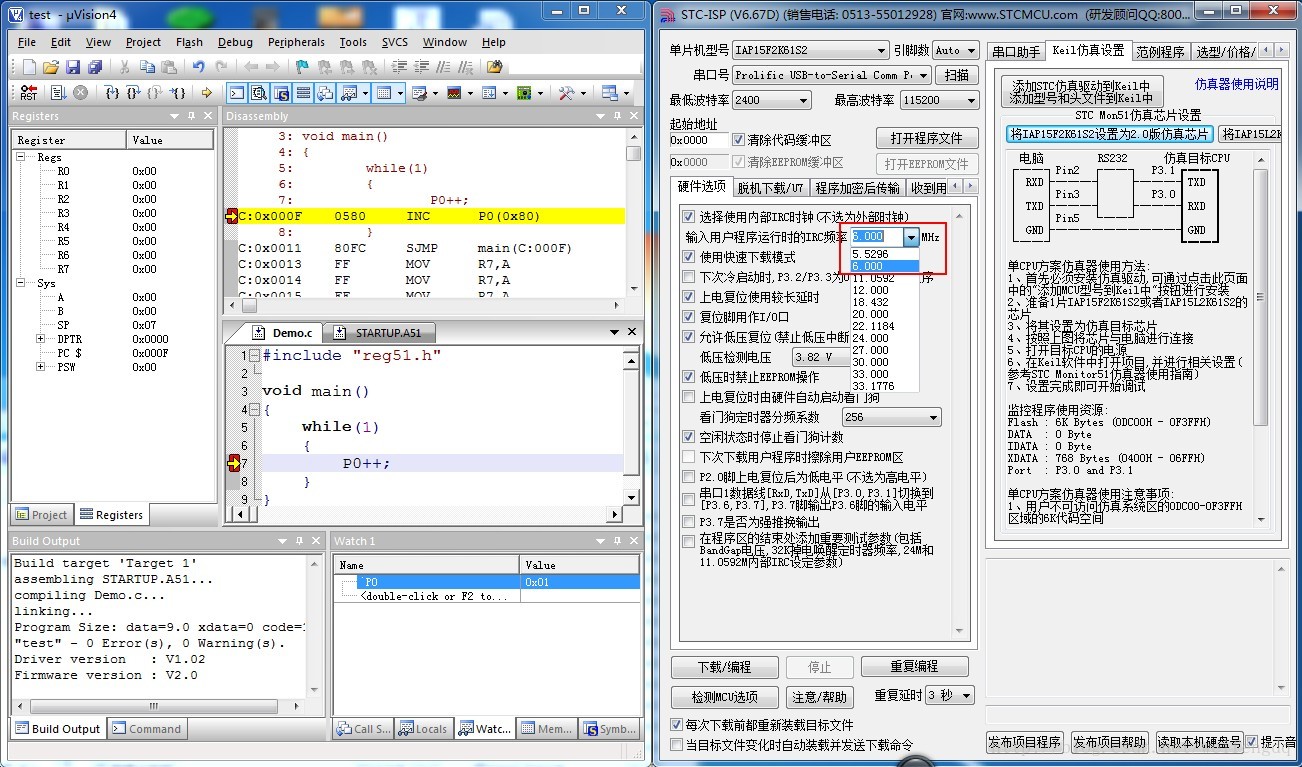

程序下載軟件上的頻率選低點5.5296M，或6M就一切OK了，選其他如11.0592MHz會報錯。據說是因為USB轉換芯片的原因，沒時間深究這個問題了。有功夫時再回頭補習功課。這個仿真問題困擾了我好久，所以分享出來給大家提個醒，有類似問題可試下。

ID:900273 · 發表于 2021-5-26 08:48

jackliuwenli 發表于 2021-5-26 08:38
建議先把例程跑通，多看官方操作

嗯今天再倒騰倒騰，不行明天就換STC15F2K32S2了，我們以前的芯片是STM，現在太貴了。換芯從來了！
