關于MCU同時使用兩個電源的問題

ID:771427 · 發表于 2021-6-1 23:43

主要是給單片機MCU供電的  有部分器件需要用到12v電壓所以有一個12v轉5v供電一個usb帶供電及下載程序使用
1.整體工作就是 12v降5v到單片機  usb5v到單片機  中間怎么做隔離讓兩個電源在同時使用不會燒掉

2 我自己原本準備用兩個二級管隔離的但是二極管隔離只有大概0.5v的壓降對于單片機使用無影響但是另個一個外設器件電壓不太夠需要5v電壓

有什么方法可以隔離這兩個電源  極可能的減少壓降

請大佬指點下  提供思路原理方法都可以

ID:126608 · 發表于 2021-6-2 04:28

用肖特基二極管壓降小。

ID:807591 · 發表于 2021-6-2 07:58

2個5V電壓差不了多少不需要隔離也不會燒，實在要加二極管，可以用低壓降的，1N5817好像，2-3個一并聯，應該差不多了

ID:499770 · 發表于 2021-6-2 08:41

12v降5v，與USB 5V并聯用可以，沒那么容易燒

ID:796531 · 發表于 2021-6-2 08:48

既然有12v轉5v供電CPU，那就不要用USB的供電能力，USB+5v針腳不要接線，兩邊電源共地，信號電平一樣匹配的吧。

ID:771427 · 發表于 2021-6-2 09:38

paladina 發表于 2021-6-2 08:48
既然有12v轉5v供電CPU，那就不要用USB的供電能力，USB+5v針腳不要接線，兩邊電源共地，信號電平一樣匹配的 ...

是可以匹配的但是考慮到如果不接12v電源情況下就不能上電下載程序所以想保留 usb的5v供電

ID:771427 · 發表于 2021-6-2 09:41

1123212143255 發表于 2021-6-2 04:28
用肖特基二極管壓降小。

好的謝謝哦

ID:771427 · 發表于 2021-6-2 09:41

szb314 發表于 2021-6-2 07:58
2個5V電壓差不了多少不需要隔離也不會燒，實在要加二極管，可以用低壓降的，1N5817好像，2-3個一并聯，應 ...

好的謝謝哦

ID:771427 · 發表于 2021-6-2 09:43

liuwang2051 發表于 2021-6-2 08:41
12v降5v，與USB 5V并聯用可以，沒那么容易燒

之前碰到過一個兩個ams1117 的芯片同時降壓輸出5v電源然后兩個路輸出練到一起了直接就燒了這是個啥現象

ID:366877 · 發表于 2021-6-2 10:32

先取12V直流，然后接一個7805穩壓塊就可獲得穩定的5V直流電源

ID:592807 · 發表于 2021-6-2 13:32

5v和5v是不需要隔離的，只要串兩電阻就可以了，但是如果要切換供電方式的話，可以這樣。沒有USB-5V是，p-mos管導通12-5v給元件供電，有USB-5V時，切斷12-5v供電。

ID:771427 · 發表于 2021-6-2 15:45

黃youhui 發表于 2021-6-2 13:32
5v和5v是不需要隔離的，只要串兩電阻就可以了，但是如果要切換供電方式的話，可以這樣。沒有USB-5V是，p-mo ...

謝謝哦如果串兩個電阻的話請問下阻值要如何計算

ID:592807 · 發表于 2021-6-2 16:46

檸檬肥宅發表于 2021-6-2 15:45
謝謝哦如果串兩個電阻的話請問下阻值要如何計算

極限算法，假設你的USB是插U盤那種，你把一個U盤插進去，12-5V的電流直接通過通過USB接上你的U盤，電流多大會燒了你的U盤。反過來電池不接的話USB供電大概多大的電流會損壞降壓IC.
USB導電能力大概是5V/1.1A,貴點的可以2A 3A
降壓IC的導電能力大概是600MA左右，貴點的可以達到更高，

ID:771427 · 發表于 2021-6-2 17:09

黃youhui 發表于 2021-6-2 16:46
極限算法，假設你的USB是插U盤那種，你把一個U盤插進去，12-5V的電流直接通過通過USB接上你的U盤，電流多 ...

大佬這個意思看的不太懂我也是個新人有沒有直白點的或者您提供一個阻值我的降壓芯片ic是mp2307dn的 usb供電就是電腦的usb接口

ID:849913 · 發表于 2021-6-2 19:22

用什么元件隔離都會或多或少產生壓降的如果想沒有壓降可以改造USB線 USB線一共有4 根可以把連接電腦電源的那一根剪斷，用本機的5V供電這樣就完全隔離了

ID:401564 · 發表于 2021-6-2 21:48

如果不是天天要下載程序,就沒有必要幾個電源的切換
而且,有的單片機,特別是STC的單片機,下載程序的時候是要切斷電源復位的,12V轉5V一直供電是沒法下載程序的,那么,那USB供電就一點意義都沒有了
下載程序的時候關斷12V電源,這不就得了嗎?

ID:47286 · 發表于 2021-6-2 22:03

如果只是下載備用就照16樓說的來就行了下載的時候把12v拔了

你保留兩個電源的想法挺好不用隔離我就這么用實際上調試的時候我是更多用5v 一方面是模塊化先調好程序再上外電源跑另外有什么問題就在程序里加一句發送從竄口讀結果比較方便

ID:920827 · 發表于 2021-6-2 23:26

pmos+運放，如果usb電壓>輸入電壓分壓的值，則由usb供電，否則，用12V那路供電。運放那里用兩個電阻分壓

ID:771427 · 發表于 2021-6-3 00:40

Y_G_G 發表于 2021-6-2 21:48
如果不是天天要下載程序,就沒有必要幾個電源的切換
而且,有的單片機,特別是STC的單片機,下載程序的時候是 ...

好的謝謝哦

ID:771427 · 發表于 2021-6-3 00:40

dzbj 發表于 2021-6-2 22:03
如果只是下載備用就照16樓說的來就行了下載的時候把12v拔了

你保留兩個電源的想法挺好不用隔離我就 ...

好的謝謝哦、

ID:771427 · 發表于 2021-6-3 00:41

我欠你錢么發表于 2021-6-2 23:26
pmos+運放，如果usb電壓>輸入電壓分壓的值，則由usb供電，否則，用12V那路供電。運放那里用兩個電阻分壓

好的謝謝哦

ID:420836 · 發表于 2021-6-3 08:16

可以使用德州儀器 LM7310，這是一個電源 ORING 開關，也稱為電源 MUX 開關。它們被認為是替代多電源軌開關中傳統二極管型 ORing 開關的理想二極管。

ID:65956 · 發表于 2021-6-3 08:25

另外那個外設電源如果是用7805的，可以在7805的GND腳與地之間串一個1N4007二極管，這樣7805輸出就得到5.7V，然后在這個電源輸出再串一個1N4007二極管，這樣有負載后就能得到5V了，這是經驗，一般不告訴人的

ID:491577 · 發表于 2021-6-3 09:47

你們想的太復雜啦，其實很簡單，用一個二選一開關就可以選擇用哪個5v電源啦，更簡單的用跳線。

ID:491577 · 發表于 2021-6-3 10:13

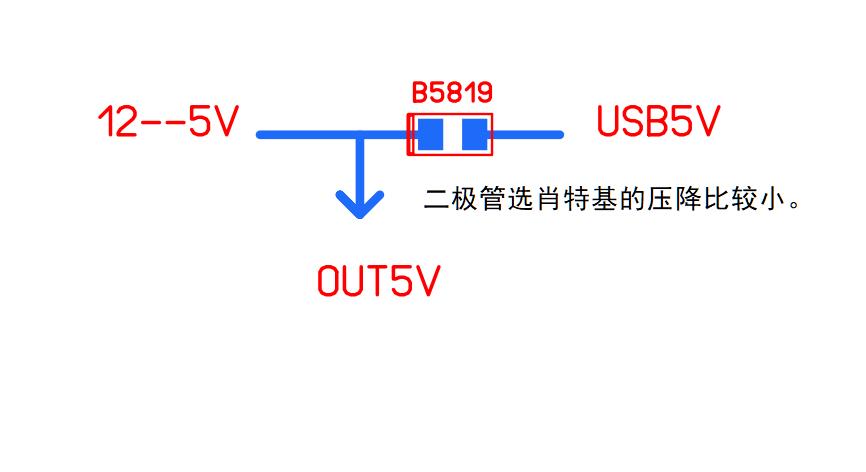

這樣也簡單，只用一個肖特基二極管隔離USB5v電源，12轉5V不需要隔離。

ID:796531 · 發表于 2021-6-3 11:11

檸檬肥宅發表于 2021-6-2 09:38
是可以匹配的但是考慮到如果不接12v電源情況下就不能上電下載程序所以想保留 usb的5v供電

那也簡單啊，留一個主板跳線針座不就解決了，何必考慮這么復雜

ID:241273 · 發表于 2021-6-3 19:57

用NMOS 管壓降小

ID:771427 · 發表于 2021-6-6 19:45

hhh402 發表于 2021-6-3 10:13
這樣也簡單，只用一個肖特基二極管隔離USB5v電源，12轉5V不需要隔離。

好的謝謝

ID:584814 · 發表于 2021-6-7 20:35

2個肖特基二極管隔離就可以，也可以買3只腳（共陽或共陰）的成品，注意接法就好。
