溫濕控制電路中的問題

ID:707109 · 發表于 2021-6-9 10:03

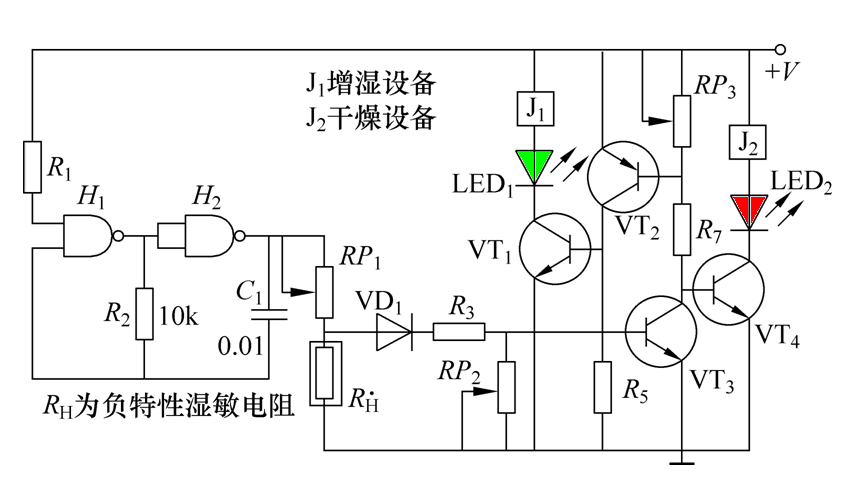

H1和H2這倆邏輯門作用是什么

ID:603133 · 發表于 2021-6-9 11:41

低頻振蕩器可以讓LED指示燈閃爍。

ID:366877 · 發表于 2021-6-9 14:42

H1、H2是利用電容充放電產生自激震蕩，提供閃爍信號。

ID:491875 · 發表于 2021-6-10 07:07

高頻振蕩器給濕敏電阻提供脈沖電流，此脈沖電流在濕敏電阻上產生的壓降經VD1整流R3/RP2分壓送到VT3基極，顯然，電路存在缺陷或者遺忘了一只濾波電容（此濾波電容可以并聯在R3/RP2分壓回路中或者并聯在RP2兩端）！如果沒有濾波電容，繼電器會出現反復吸合現象！

ID:491875 · 發表于 2021-6-10 07:12

至于樓上所述的低頻振蕩為L(zhǎng)ED提供閃爍信號顯然是錯誤的，電路的振蕩頻率比較高，明顯高于25Hz，LED會因?yàn)橐曈X(jué)暫留現象不會出現閃爍。況且如果低頻振蕩，繼電器勢必也會出現反復吸合！這在現實中是不可取的！

ID:491875 · 發表于 2021-6-10 07:19

另外，電路的設計存在不合理！狀態指示燈LED與工作電流較大的繼電器線圈串聯顯然是不合理的，可以改為L(zhǎng)ED串聯電阻后與繼電器線圈并聯，這樣，LED的電流不會影響繼電器的工作電流，如果串聯，LED的電流決定了繼電器線圈的工作電流！而且LED存在正向壓降，也會降低繼電器線圈的工作電壓。通常，LED的工作電流一般在20ma以?xún)?nèi)，從電路圖可以看出，工作電壓不會高于18V，所以，繼電器的工作電流顯然不會低于20ma，這樣的設計勢必會增大LED和繼電器的選擇難度！

ID:707109 · 發表于 2021-6-10 10:18

好的，謝謝，我這邊試著去改進一下

ID:491875 · 發表于 2021-6-10 11:42

1234qweasd 發表于 2021-6-10 10:18
好的，謝謝，我這邊試著去改進一下

這個電路應該是比較古老的設計吧，可能不太實用，現在有很多低成本實用的溫濕度控制電路模塊可以使用，也可以使用窗口電壓比較器來設計，或者利用一個現場的555時基電路來實現設計功能。你的這個電路要實現加濕和去濕可能不好調試。而使用窗口電壓比較器可以方便的實現設計功能。

ID:849913 · 發表于 2021-6-10 13:03

這個電路增濕設備始終是工作的干燥設備只有在VT3截止是才工作有些不合理啊

ID:491875 · 發表于 2021-6-10 14:03

老董發表于 2021-6-10 13:03
這個電路增濕設備始終是工作的干燥設備只有在VT3截止是才工作有些不合理啊

調整RP3可以使VT3截止時VT2截止，VT1截止從而使加濕設備停止工作。或者在VT3導通程度不高時VT2截止，不過調試比較可能，另外，一方面加濕設備工作，一方面去濕設備工作，有些矛盾。濕度控制一般不需要精確控制，可以控制在一定的范圍就可以了，所以，最好是使用窗口電壓比較器作為控制電路，使得加濕設備在濕度低于一定值時工作，去濕設備在濕度高于一定值時工作，而在窗口范圍內的濕度，加濕設備和去濕設備都不工作！
