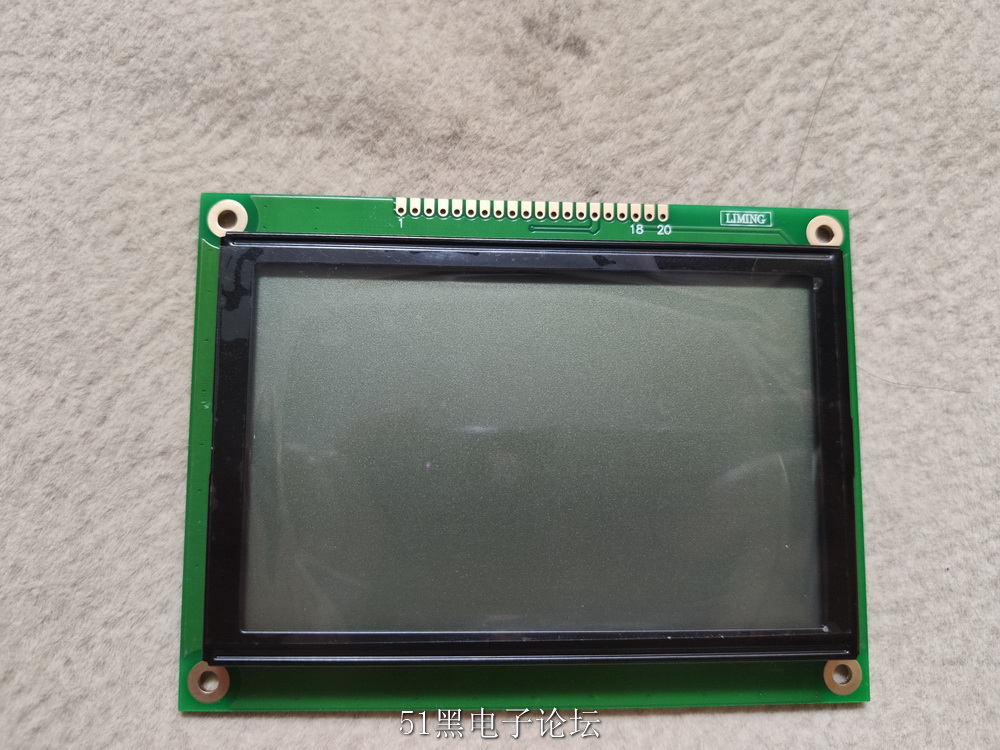

這種液晶屏能查到資料嗎?牛屎芯引腳也沒印絲

ID:903717 · 發表于 2021-6-14 08:58

本帖最后由 lang461154193 于 2021-6-14 17:29 編輯

牛屎芯引腳也沒印絲
有大神知道的嗎還能利用起來不。


ID:35873 · 發表于 2021-6-14 13:10

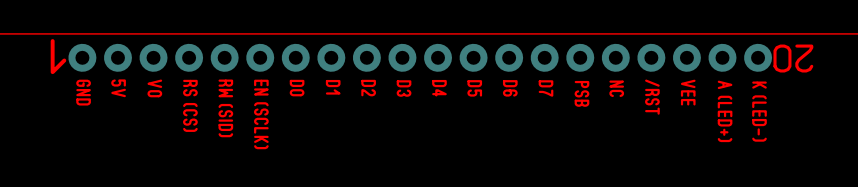

這個是標準帶字庫12864引腳定義你可以對著測一下 GND VCC 和8條數據線都能對上那就89不離10了測下PSB引腳看是跟地相通該是跟VCC相通兩者都不是可能就是不帶字庫屏找KS0108控制器的屏接口

ID:517951 · 發表于 2021-6-14 14:08

看標簽應該是18年的產出的，時間不是太久遠，可以在1688上找找有沒同款的單色液晶顯示屏，通過vdd，地線，V0的bias電路驗證一下引腳定義是否和實物相對應，網站上有IC型號，就找到對應型號的代碼來做電屏程序。祝好運！

ID:903717 · 發表于 2021-6-14 17:26

rayin 發表于 2021-6-14 14:08
看標簽應該是18年的產出的，時間不是太久遠，可以在1688上找找有沒同款的單色液晶顯示屏，通過vdd，地線， ...

沒找到

ID:903717 · 發表于 2021-6-14 17:31

jialishoushi 發表于 2021-6-14 13:10
這個是標準帶字庫12864引腳定義你可以對著測一下 GND VCC 和8條數據線都能對上那就89不離10了測下PSB ...

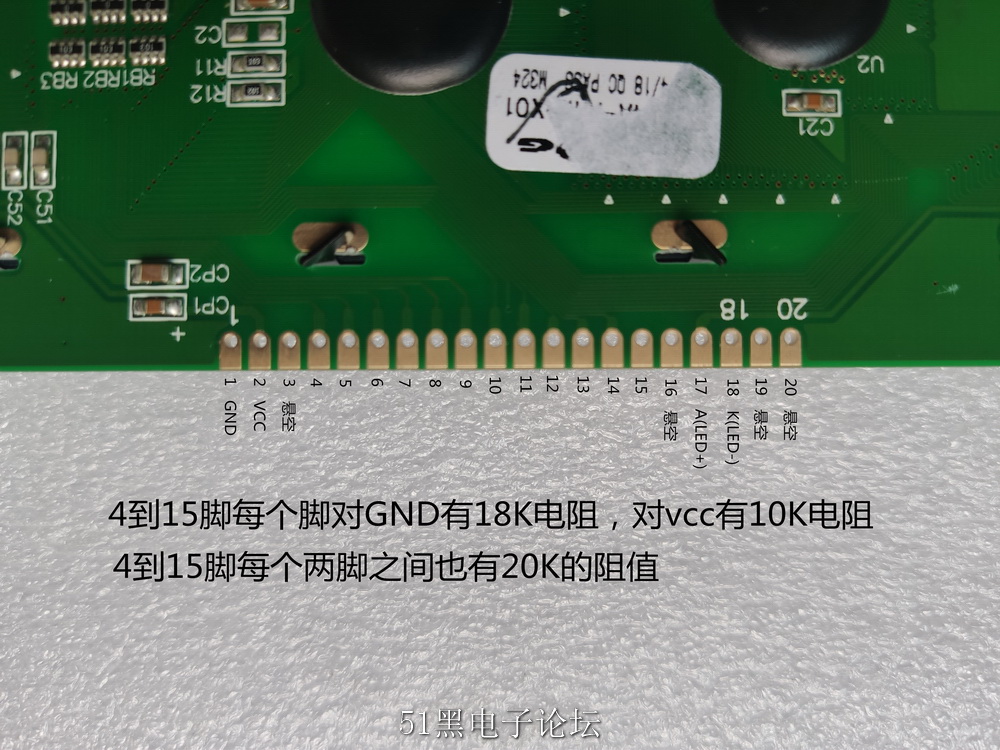

測了一下這樣的

ID:415064 · 發表于 2021-6-14 21:25

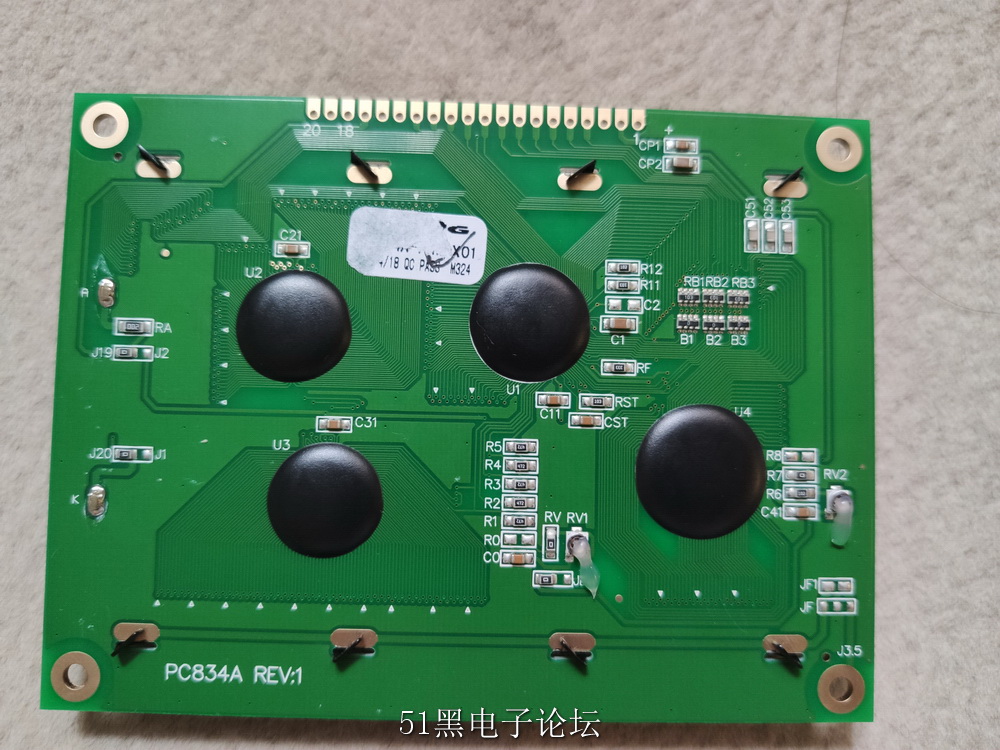

板子： PC834A 至于屏，基本別想了

如果你只是想用，燒個通用的代碼進入試下
