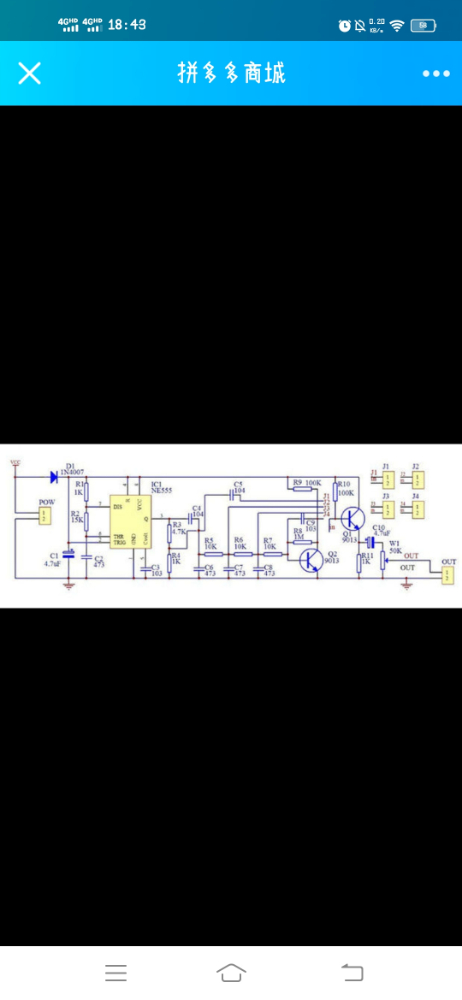

想問一下,這個電路圖的PCB是不是這樣子的啊？

ID:938449 · 發表于 2021-6-16 16:13

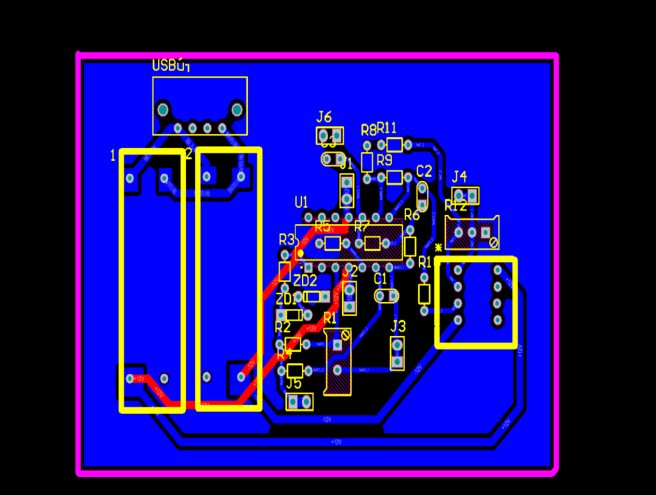

這個電路圖的PCB是不是這樣子的啊？

ID:938840 · 發表于 2021-6-16 18:33

眼睛都看花了，其實如果有電路圖，直接放軟件里可以一鍵放置元件一鍵布線的

ID:938449 · 發表于 2021-6-16 23:22

主要是要自己用AD自己搞一遍，過程復雜，讓我有點搞不過來，然后也不確定自己搞的對不對

ID:96682 · 發表于 2021-6-17 00:03

15778637647@che 發表于 2021-6-16 23:22
主要是要自己用AD自己搞一遍，過程復雜，讓我有點搞不過來，然后也不確定自己搞的對不對

上面那芯片是 14 引腳的，型號應該是 NE556 雙時甚。查驗?zāi)軐Φ蒙暇秃?/td>

ID:939362 · 發表于 2021-6-17 15:19

1.考慮工藝，絲印下面盡量不要走線
2.步好每一步，別偷懶
3.這個板子看著像是新手畫的，時間上應該不著急，所以別著急，慢慢弄

ID:622100 · 發表于 2021-6-17 15:36

這么布線？空間這么大，元件放開一點再說吧

ID:280000 · 發表于 2021-6-28 09:31
