剛剛看下載附件還要積分，代碼直接發在本樓

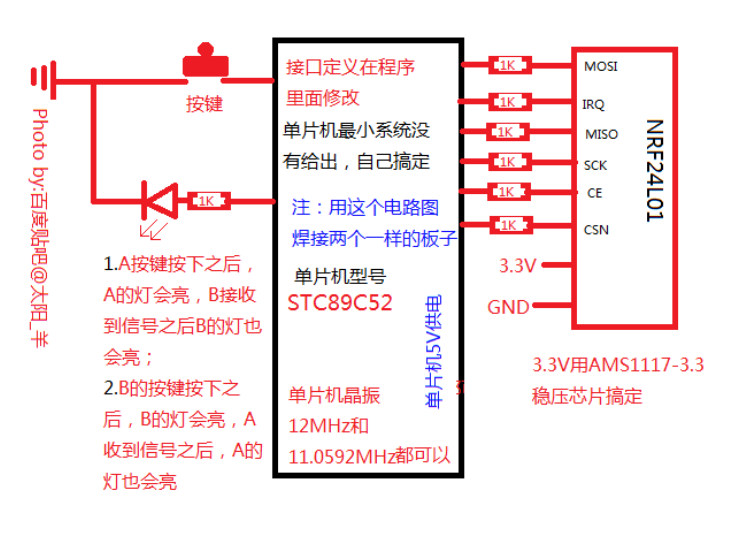

#include <reg52.h>
#include <intrins.h>
typedef unsigned char uchar;
typedef unsigned char uint;
//****************************************NRF24L01端口定義***************************************
sbit MISO =P2^5;
sbit MOSI =P2^3;
sbit SCK =P2^6;
sbit CE =P2^7;
sbit CSN =P2^2;
sbit IRQ =P2^4;
//************************************按鍵***************************************************
sbit KEY1=P3^3;
sbit led=P0^1;
//*********************************************NRF24L01*************************************
#define TX_ADR_WIDTH 5 // 5 uints TX address width
#define RX_ADR_WIDTH 5 // 5 uints RX address width
#define TX_PLOAD_WIDTH 20 // 20 uints TX payload
#define RX_PLOAD_WIDTH 20 // 20 uints TX payload
uint const TX_ADDRESS[TX_ADR_WIDTH]= {0x34,0x43,0x10,0x10,0x01}; //本地地址
uint const RX_ADDRESS[RX_ADR_WIDTH]= {0x34,0x43,0x10,0x10,0x01}; //接收地址
//***************************************NRF24L01寄存器指令*******************************************************
#define READ_REG 0x00 // 讀寄存器指令
#define WRITE_REG 0x20 // 寫寄存器指令
#define RD_RX_PLOAD 0x61 // 讀取接收數據指令
#define WR_TX_PLOAD 0xA0 // 寫待發數據指令
#define FLUSH_TX 0xE1 // 沖洗發送 FIFO指令
#define FLUSH_RX 0xE2 // 沖洗接收 FIFO指令
#define REUSE_TX_PL 0xE3 // 定義重復裝載數據指令
#define NOP 0xFF // 保留
//*************************************SPI(nRF24L01)寄存器地址****************************************************
#define CONFIG 0x00 // 配置收發狀態，CRC校驗模式以及收發狀態響應方式
#define EN_AA 0x01 // 自動應答功能設置
#define EN_RXADDR 0x02 // 可用信道設置
#define SETUP_AW 0x03 // 收發地址寬度設置
#define SETUP_RETR 0x04 // 自動重發功能設置
#define RF_CH 0x05 // 工作頻率設置
#define RF_SETUP 0x06 // 發射速率、功耗功能設置
#define STATUS 0x07 // 狀態寄存器
#define OBSERVE_TX 0x08 // 發送監測功能
#define CD 0x09 // 地址檢測
#define RX_ADDR_P0 0x0A // 頻道0接收數據地址
#define RX_ADDR_P1 0x0B // 頻道1接收數據地址
#define RX_ADDR_P2 0x0C // 頻道2接收數據地址
#define RX_ADDR_P3 0x0D // 頻道3接收數據地址
#define RX_ADDR_P4 0x0E // 頻道4接收數據地址
#define RX_ADDR_P5 0x0F // 頻道5接收數據地址
#define TX_ADDR 0x10 // 發送地址寄存器
#define RX_PW_P0 0x11 // 接收頻道0接收數據長度
#define RX_PW_P1 0x12 // 接收頻道0接收數據長度
#define RX_PW_P2 0x13 // 接收頻道0接收數據長度
#define RX_PW_P3 0x14 // 接收頻道0接收數據長度
#define RX_PW_P4 0x15 // 接收頻道0接收數據長度
#define RX_PW_P5 0x16 // 接收頻道0接收數據長度
#define FIFO_STATUS 0x17 // FIFO棧入棧出狀態寄存器設置
//**************************************************************************************
void Delay(unsigned int s);
void inerDelay_us(unsigned char n);
void init_NRF24L01(void);
uint SPI_RW(uint uchar);
uchar SPI_Read(uchar reg);
void SetRX_Mode(void);
uint SPI_RW_Reg(uchar reg, uchar value);
uint SPI_Read_Buf(uchar reg, uchar *pBuf, uchar uchars);
uint SPI_Write_Buf(uchar reg, uchar *pBuf, uchar uchars);
unsigned char nRF24L01_RxPacket(unsigned char* rx_buf);
void nRF24L01_TxPacket(unsigned char * tx_buf);
//*****************************************長延時*****************************************
void Delay(unsigned int s)
{
unsigned int i;
for(i=0; i<s; i++);
for(i=0; i<s; i++);
}
//******************************************************************************************
uint bdata sta; //狀態標志
sbit RX_DR =sta^6;
sbit TX_DS =sta^5;
sbit MAX_RT =sta^4;
/******************************************************************************************
/*延時函數
/******************************************************************************************/
void inerDelay_us(unsigned char n)
{
for(;n>0;n--)
_nop_();
}
//****************************************************************************************
/*NRF24L01初始化
//***************************************************************************************/
void init_NRF24L01(void)
{
inerDelay_us(100);
CE=0; // chip enable
CSN=1; // Spi disable
SCK=0; //
SPI_Write_Buf(WRITE_REG + TX_ADDR, TX_ADDRESS, TX_ADR_WIDTH); // 寫本地地址
SPI_Write_Buf(WRITE_REG + RX_ADDR_P0, RX_ADDRESS, RX_ADR_WIDTH); // 寫接收端地址
SPI_RW_Reg(WRITE_REG + EN_AA, 0x01); // 頻道0自動 ACK應答允許
SPI_RW_Reg(WRITE_REG + EN_RXADDR, 0x01); // 允許接收地址只有頻道0，如果需要多頻道可以參考Page21
SPI_RW_Reg(WRITE_REG + RF_CH, 0); // 設置信道工作為2.4GHZ，收發必須一致
SPI_RW_Reg(WRITE_REG + RX_PW_P0, RX_PLOAD_WIDTH); //設置接收數據長度，本次設置為32字節
SPI_RW_Reg(WRITE_REG + RF_SETUP, 0x07); //設置發射速率為1MHZ，發射功率為最大值0dB
}
/****************************************************************************************************
/*函數：uint SPI_RW(uint uchar)
/*功能：NRF24L01的SPI寫時序
/****************************************************************************************************/
uint SPI_RW(uint uchar)
{
uint bit_ctr;
for(bit_ctr=0;bit_ctr<8;bit_ctr++) // output 8-bit
{
MOSI = (uchar & 0x80); // output 'uchar', MSB to MOSI
uchar = (uchar << 1); // shift next bit into MSB..
SCK = 1; // Set SCK high..
uchar |= MISO; // capture current MISO bit
SCK = 0; // ..then set SCK low again
}
return(uchar); // return read uchar
}
/****************************************************************************************************
/*函數：uchar SPI_Read(uchar reg)
/*功能：NRF24L01的SPI時序
/****************************************************************************************************/
uchar SPI_Read(uchar reg)
{
uchar reg_val;
CSN = 0; // CSN low, initialize SPI communication...
SPI_RW(reg); // Select register to read from..
reg_val = SPI_RW(0); // ..then read registervalue
CSN = 1; // CSN high, terminate SPI communication
return(reg_val); // return register value
}
/****************************************************************************************************/
/*功能：NRF24L01讀寫寄存器函數
/****************************************************************************************************/
uint SPI_RW_Reg(uchar reg, uchar value)
{
uint status;
CSN = 0; // CSN low, init SPI transaction
status = SPI_RW(reg); // select register
SPI_RW(value); // ..and write value to it..
CSN = 1; // CSN high again
return(status); // return nRF24L01 status uchar
}
/****************************************************************************************************/
/*函數：uint SPI_Read_Buf(uchar reg, uchar *pBuf, uchar uchars)
/*功能: 用于讀數據，reg：為寄存器地址，pBuf：為待讀出數據地址，uchars：讀出數據的個數
/****************************************************************************************************/
uint SPI_Read_Buf(uchar reg, uchar *pBuf, uchar uchars)
{
uint status,uchar_ctr;
CSN = 0; // Set CSN low, init SPI tranaction
status = SPI_RW(reg); // Select register to write to and read status uchar
for(uchar_ctr=0;uchar_ctr<uchars;uchar_ctr++)
pBuf[uchar_ctr] = SPI_RW(0); //
CSN = 1;
return(status); // return nRF24L01 status uchar
}
/*********************************************************************************************************
/*函數：uint SPI_Write_Buf(uchar reg, uchar *pBuf, uchar uchars)
/*功能: 用于寫數據：為寄存器地址，pBuf：為待寫入數據地址，uchars：寫入數據的個數
/*********************************************************************************************************/
uint SPI_Write_Buf(uchar reg, uchar *pBuf, uchar uchars)
{
uint status,uchar_ctr;
CSN = 0; //SPI使能
status = SPI_RW(reg);
for(uchar_ctr=0; uchar_ctr<uchars; uchar_ctr++) //
SPI_RW(*pBuf++);
CSN = 1; //關閉SPI
return(status); //
}
/****************************************************************************************************/
/*函數：void SetRX_Mode(void)
/*功能：數據接收配置
/****************************************************************************************************/
void SetRX_Mode(void)
{
CE=0;
SPI_RW_Reg(WRITE_REG + CONFIG, 0x0f); // IRQ收發完成中斷響應，16位CRC ，主接收
CE = 1;
inerDelay_us(130);
}
/******************************************************************************************************/
/*函數：unsigned char nRF24L01_RxPacket(unsigned char* rx_buf)
/*功能：數據讀取后放如rx_buf接收緩沖區中
/******************************************************************************************************/
unsigned char nRF24L01_RxPacket(unsigned char* rx_buf)
{
unsigned char revale=0;
sta=SPI_Read(STATUS); // 讀取狀態寄存其來判斷數據接收狀況
if(RX_DR) // 判斷是否接收到數據
{
CE = 0; //SPI使能
SPI_Read_Buf(RD_RX_PLOAD,rx_buf,TX_PLOAD_WIDTH);// read receive payload from RX_FIFO buffer
revale =1; //讀取數據完成標志
}
SPI_RW_Reg(WRITE_REG+STATUS,sta); //接收到數據后RX_DR,TX_DS,MAX_PT都置高為1，通過寫1來清楚中斷標志
return revale;
}
/***********************************************************************************************************
/*函數：void nRF24L01_TxPacket(unsigned char * tx_buf)
/*功能：發送 tx_buf中數據
/**********************************************************************************************************/
void nRF24L01_TxPacket(unsigned char * tx_buf)
{
CE=0; //StandBy I模式
SPI_Write_Buf(WRITE_REG + RX_ADDR_P0, TX_ADDRESS, TX_ADR_WIDTH); // 裝載接收端地址
SPI_Write_Buf(WR_TX_PLOAD, tx_buf, TX_PLOAD_WIDTH); // 裝載數據
SPI_RW_Reg(WRITE_REG + CONFIG, 0x0e); // IRQ收發完成中斷響應，16位CRC，主發送
CE=1; //置高CE，激發數據發送
inerDelay_us(10);
}
//************************************主函數************************************************************
void main(void)
{
unsigned char tf =0;
unsigned char TxBuf[20]={0}; //
unsigned char RxBuf[20]={0};
led=0;//熄滅LED
init_NRF24L01() ;
Delay(6000);
while(1)
{
if(KEY1 ==0 )
{
led=1;//點亮led
TxBuf[1] =1 ;
nRF24L01_TxPacket(TxBuf); // Transmit Tx buffer data
TxBuf[1] = 0x00;
Delay(2000);
led=0;
}
//***********************************************************************************************
SetRX_Mode();
nRF24L01_RxPacket(RxBuf);
if(RxBuf[1])
{
if( RxBuf[1]==1)
{
led=1;
}
Delay(2000);
led=0;
}
RxBuf[1] = 0;
}
}
|
