運放的正負電源供電，不應該是兩個電源串聯起來才會有一個參考點嗎？

ID:668004 · 發表于 2021-6-22 18:54

ID:236035 · 發表于 2021-6-23 08:20

是的呀。樓主有啥問題嗎？

ID:517951 · 發表于 2021-6-23 09:47

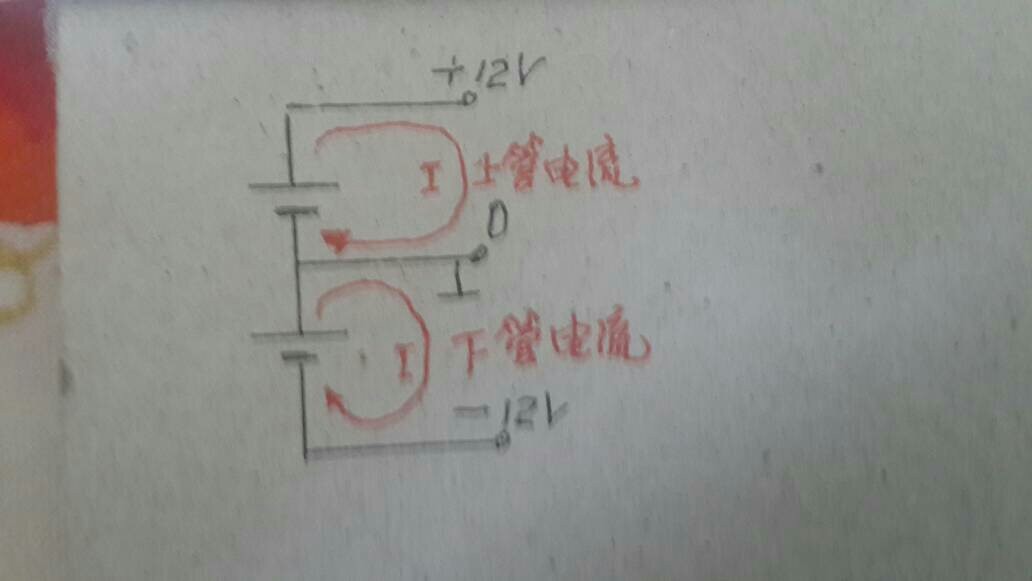

兩個相等電壓的電源串起來，有一個GND，一個電源的正極接GND，一個電源的負極接GND。

ID:123289 · 發表于 2021-6-23 10:55

閉上眼想象一下，你就是運放，你有兩個腳是要接電源的，否則無法工作啊。那么你在意的是什么？
1、你并不需要知道接到腳上的是什么電源，只有一個要求：左腳比右腳高xV（如x=24）就行了，是不是這樣呢？
2、其它任何輸入腳的輸入信號，必須在左右腳的電壓之間。不得超出范圍，否可能損壞運放。
是不是這樣呢？
學東東，不要太死板，電源的正、負，只是人為的一個參考，與運放無關。
對于運放而言，接24V，與接+-12V是一樣的，只是人為將它的中心電壓，強行認為是0，于是就有了+-12V。
如果你能看清本質，（保持運放的輸入信號接近，電源電壓的中心點）。就無此一問了。

ID:668004 · 發表于 2021-6-23 13:50

yzwzfyz 發表于 2021-6-23 10:55
閉上眼想象一下，你就是運放，你有兩個腳是要接電源的，否則無法工作啊。那么你在意的是什么？
1、你并不 ...

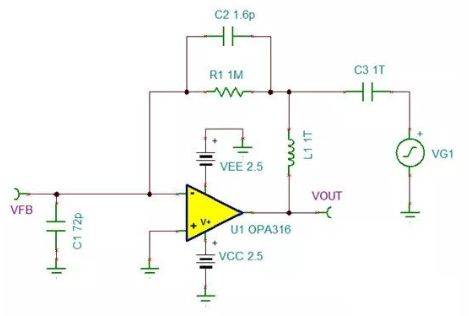

我的意思想Tina仿真的時候兩個電源并沒有串聯在一起。。。

ID:123289 · 發表于 2021-6-23 15:03

白說了。
