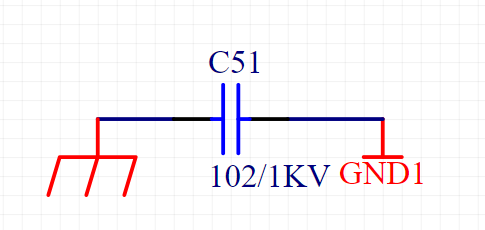

GND1和GND Earth之間為什么要加一個電容？這樣做的目的是什么？請大佬不吝賜教，謝...

ID:925872 · 發表于 2021-6-23 11:09

如題

ID:739545 · 發表于 2021-6-23 13:20

應該是設備與地的共地，隔直通交，防止串?dāng)_

ID:925872 · 發表于 2021-6-23 13:54

lovezjf234 發表于 2021-6-23 13:20
應該是設備與地的共地，隔直通交，防止串?dāng)_

電容器是隔直通交；板子上用不同的地也是防止串?dāng)_。
我的板子是24V供電，GND Earth是24V的地，GND1是穩壓后3.3V的地，這兩個地之間為什么要接一個電容器？
可以不接嗎？不接有什么后果？

ID:123289 · 發表于 2021-6-23 15:15

畫出整個系統的電源部分等效圖。而后再分析。

ID:739545 · 發表于 2021-6-23 15:26

wufuzhang 發表于 2021-6-23 13:54
電容器是隔直通交；板子上用不同的地也是防止串?dāng)_。
我的板子是24V供電，GND Earth是24V的地，GND1是穩 ...

不接應該沒太大問題，你兩個是不同電壓，這樣的原因應該是防止你3.3V出現交流高壓沖擊

ID:925872 · 發表于 2021-6-23 15:28

yzwzfyz 發表于 2021-6-23 15:15
畫出整個系統的電源部分等效圖。而后再分析。

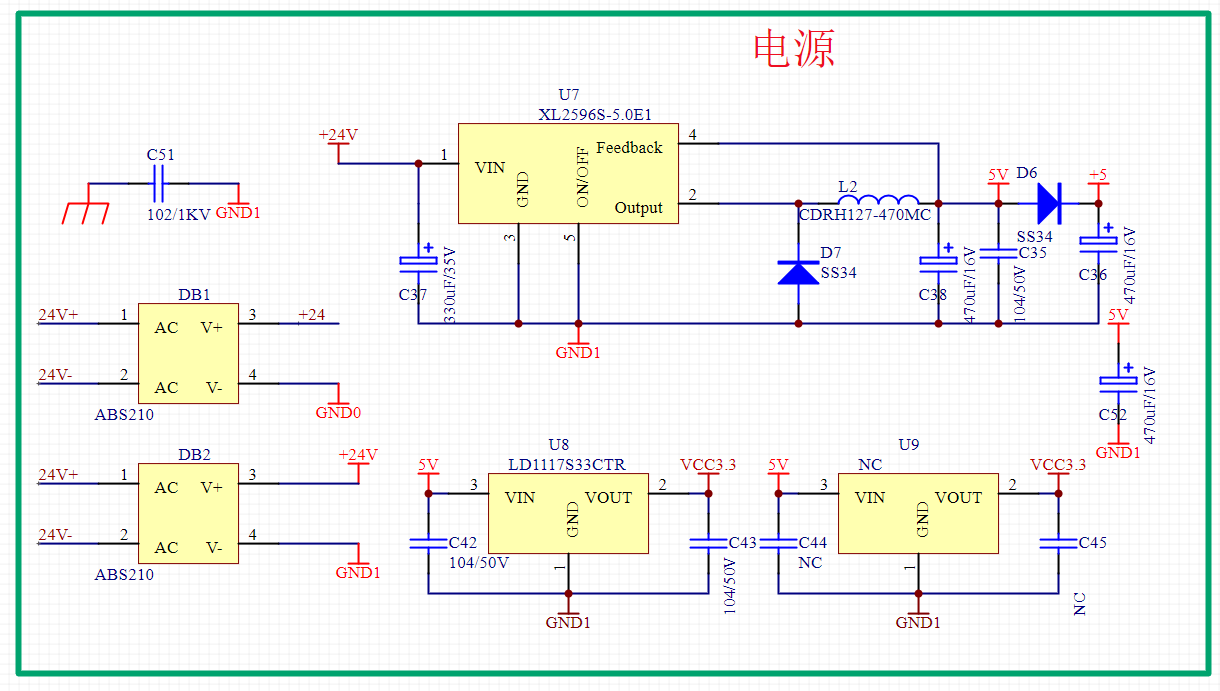

麻煩大佬幫忙看一下

ID:592807 · 發表于 2021-6-24 08:52

wufuzhang 發表于 2021-6-23 13:54
電容器是隔直通交；板子上用不同的地也是防止串?dāng)_。
我的板子是24V供電，GND Earth是24V的地，GND1是穩 ...

你是不是理解有錯誤，用電容連接的是直流地和設備外殼地，你24V交流電沒有地只有+24V 和 -24V。設備外殼地和電路板是沒有直接關系的，設備外殼直接接觸地面，其實就是大地電壓。設備外殼一般是靜電

ID:925872 · 發表于 2021-6-24 09:22

黃youhui 發表于 2021-6-24 08:52
你是不是理解有錯誤，用電容連接的是直流地和設備外殼地，你24V交流電沒有地只有+24V 和 -24V。設備外殼 ...

謝謝回復。

ID:925872 · 發表于 2021-6-24 09:39

黃youhui 發表于 2021-6-24 08:52
你是不是理解有錯誤，用電容連接的是直流地和設備外殼地，你24V交流電沒有地只有+24V 和 -24V。設備外殼 ...

謝謝回復。

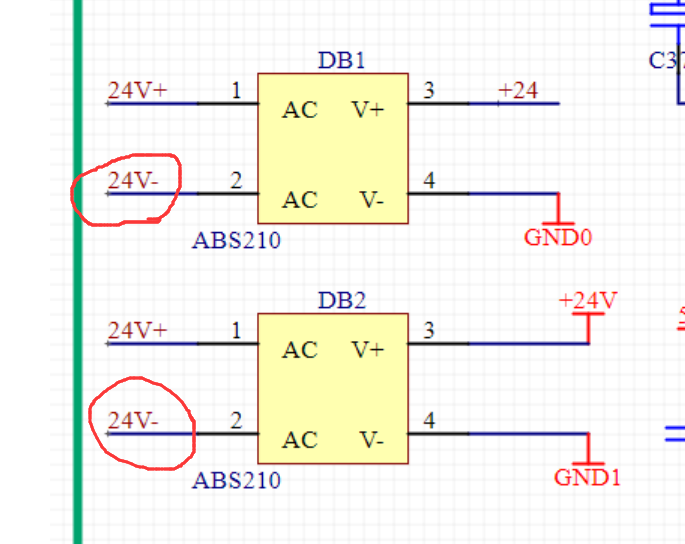

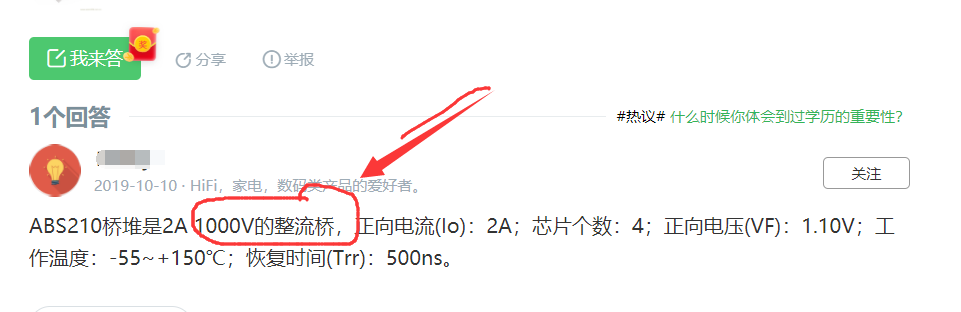

我那個電源電壓不是交流24V，而是直流24V，只不過有ABS210S的存在，電源正接反接都是可以的。
我后面看到那個三叉戟是懸浮地，所以它與GND1之間接一個電容，應該是穩壓作用。

ID:925872 · 發表于 2021-6-24 09:41

lovezjf234 發表于 2021-6-23 15:26
不接應該沒太大問題，你兩個是不同電壓，這樣的原因應該是防止你3.3V出現交流高壓沖擊

三叉戟是懸浮地，我后面查看了一下，所以它與3.3V地之間串聯一個電容，應該是穩壓的作用。

ID:937788 · 發表于 2021-6-24 10:24

畫出系統的等效圖，然后分析
