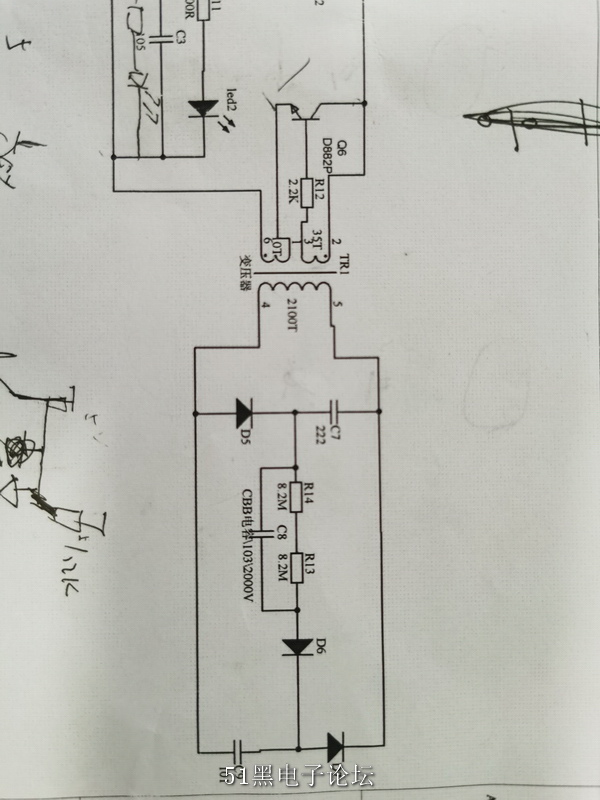

電路原理圖如下，具體參數為：
變壓器 反饋線圈2、3匝數35T，,初級線圈1、6匝數 11T，次級線圈4、5匝數2100T。
y電容C7參數 標識 222/ 250~；y電容C9 101 /3kv；cbb電容 C8 103/2000V
疑問：

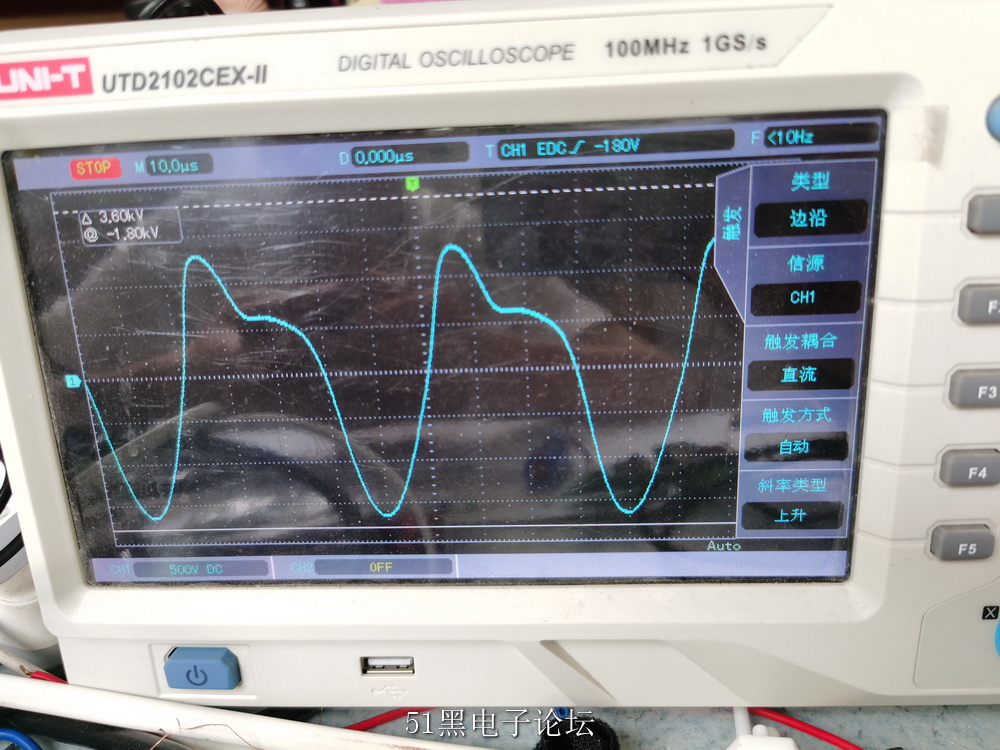

（1）經變壓器后電壓大概1300V，見下圖示波器顯示，C7指標是250~，如何能承受住這麼高電壓
（2）幾種情況的逐一記錄；

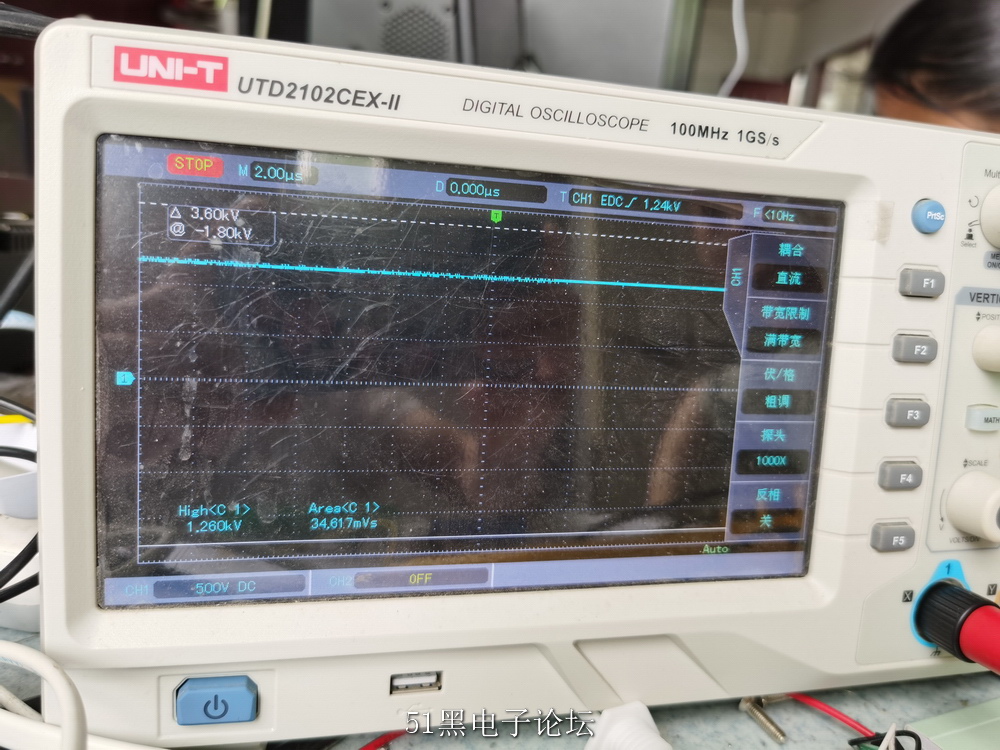

1.拆下C7、C9，單獨測C8兩端，示波器顯示 1400V的平穩電壓，問題：這C8兩端為何高于變壓器峰值電壓？
2.去掉C9：接入C7，測量C8，顯示1280V平緩直線；測量C7，顯示1260V平緩電壓
3.去掉C7：C9兩端 1400V平緩電壓，C8 1400V電壓，具體如下圖所示平緩
4.拆下C7、C8：單獨測C9，顯示有細微波動的1400V
5.拆下C8、C9：單獨測C7，顯示1260V，這部分耐壓明顯高于250~，求解答。
6.去掉C8：
（1）測量C8兩端，顯示幅值波動2360~2800V間波動，后在區間內平穩
（2）測量初級線圈：大概-5V~+6V，正弦波；反饋線圈：-23V~+19V波動 類正弦；次級線圈：-1000V~+1140V正弦波動
最終全部接入，測量連接電網的C8兩端電壓大約2400V，疑問:C8電容實際作用是平緩C7、C9的電壓值嗎？不同于三倍整流的3倍根號二倍次級線圈電壓值，C8看起來并沒有匯入總電壓，總電壓峰值并未提升，
求解答部分電路原理，想不出來，請各位壇友解答，第一次發帖，幫助下新人成長吧！真的十分感謝各位不吝賜教。
|
