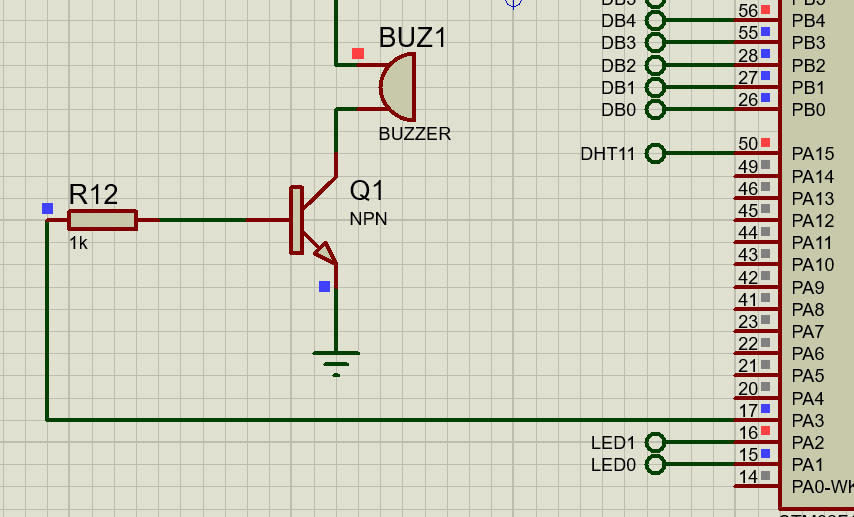

proteus仿真,請問大佬們為什么PA3端口沒連器件時為高電平,一連器件就變成低電平了?

ID:864442 · 發表于 2021-6-26 11:23

如題

ID:123289 · 發表于 2021-6-26 15:04

你連接一個100M的電阻試試看。這時是高是低呢？

ID:94031 · 發表于 2021-6-26 15:22

PA3弱上拉，接Q1發射結拉為低電平，空載高電平。

ID:876920 · 發表于 2021-6-26 16:14

我也跟你情況一樣，不知道咋回事

ID:864442 · 發表于 2021-6-26 22:53

xuyaqi 發表于 2021-6-26 15:22
PA3弱上拉，接Q1發射結拉為低電平，空載高電平。

那這應該如何改一下呀大哥

ID:864442 · 發表于 2021-6-26 23:02

yzwzfyz 發表于 2021-6-26 15:04
你連接一個100M的電阻試試看。這時是高是低呢？

這時候還是低

ID:94031 · 發表于 2021-6-27 06:30

不是吧先生發表于 2021-6-26 22:53
那這應該如何改一下呀大哥

把PA3輸出設為推挽輸出就可以。
