多個按鍵共用一個單片機外部中斷，硬件怎么連接?

ID:709761 · 發表于 2021-7-10 17:14

如題

ID:539024 · 發表于 2021-7-10 21:49

共用一個外部中斷？，這個好像不能搞啊，因為你沒有辦法區分這幾個按鍵啊

ID:160500 · 發表于 2021-7-10 21:53

按鍵多個的信號經過隔離接到中斷輸入，進入中斷后再判斷是那個按鍵按下，分別處理。

ID:950946 · 發表于 2021-7-11 08:35

一個口接一個按鍵，然后在中斷里用選擇結構判斷那個按鍵起效果，在讓單片機給出相應的回應

ID:887202 · 發表于 2021-7-11 09:42

幾個按鍵采用ADC的方式不就好了，接同一個io口，下降沿中斷觸發，adc采樣判斷是哪個按鍵

ID:88256 · 發表于 2021-7-11 09:58

用二極管組成與門電路，或者直接用芯片，就可以用普通I/O當中斷輸入口了。
善用搜索功能，比論壇發帖詢問更快，給你一個鏈接看看
www點elecfans點com/news/dianzi/20170703529329.html

ID:161164 · 發表于 2021-7-11 12:08

可以參考

STC15F104W利用RC充放電使用IO口測量外部電壓.DOC (145.5 KB, 下載次數: 12)
不同的鍵接不同阻值的R1

ID:61261 · 發表于 2021-7-12 07:48

這個操作可以，通過一個管腳進行中斷觸發，產生中斷后進行一次掃描，這樣節省資源盡可能少的占用時序

ID:879348 · 發表于 2021-7-12 08:21

用二極管隔離

ID:81196 · 發表于 2021-7-12 09:16

外部中斷對應的外部事件,他只能說上升沿觸發還是下降沿觸發,要對應的話,最多能對應2個外部按鍵,

ID:123289 · 發表于 2021-7-12 09:49

步驟：
1、決定用哪個口作為中斷的輸入。設為K1口。
2、決定中斷的觸發方式。設為：F1方式。
3、接法：所有的鍵在按下時必須保證K1口發生F1事件。（與、或等方式）
4、接法：所有的鍵都能被讀入CPU，以便區分誰按下了。（串、并都行，只要有方法讀�。�

ID:798631 · 發表于 2021-7-12 10:51

采用多路模擬開關，程序上掃描頻率和硬件上信號的保持時間根據實際需要設計

ID:390416 · 發表于 2021-7-12 16:52

為什么要用中斷來做按鍵呢？把時間把控好，IO掃描都足夠完成按鍵功能了

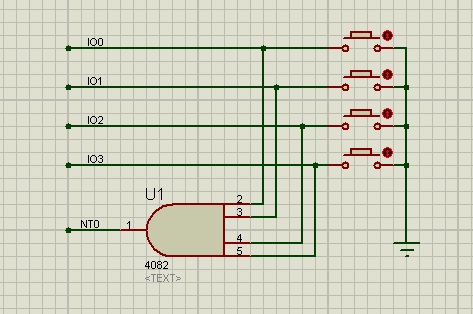

ID:213173 · 發表于 2021-7-12 21:38

ID:954312 · 發表于 2021-7-19 18:51

可以多個按鍵連接到一個io接口上面
