關于單片機+共陽數碼管的限流電阻大小

ID:855198 · 發表于 2021-7-13 14:51

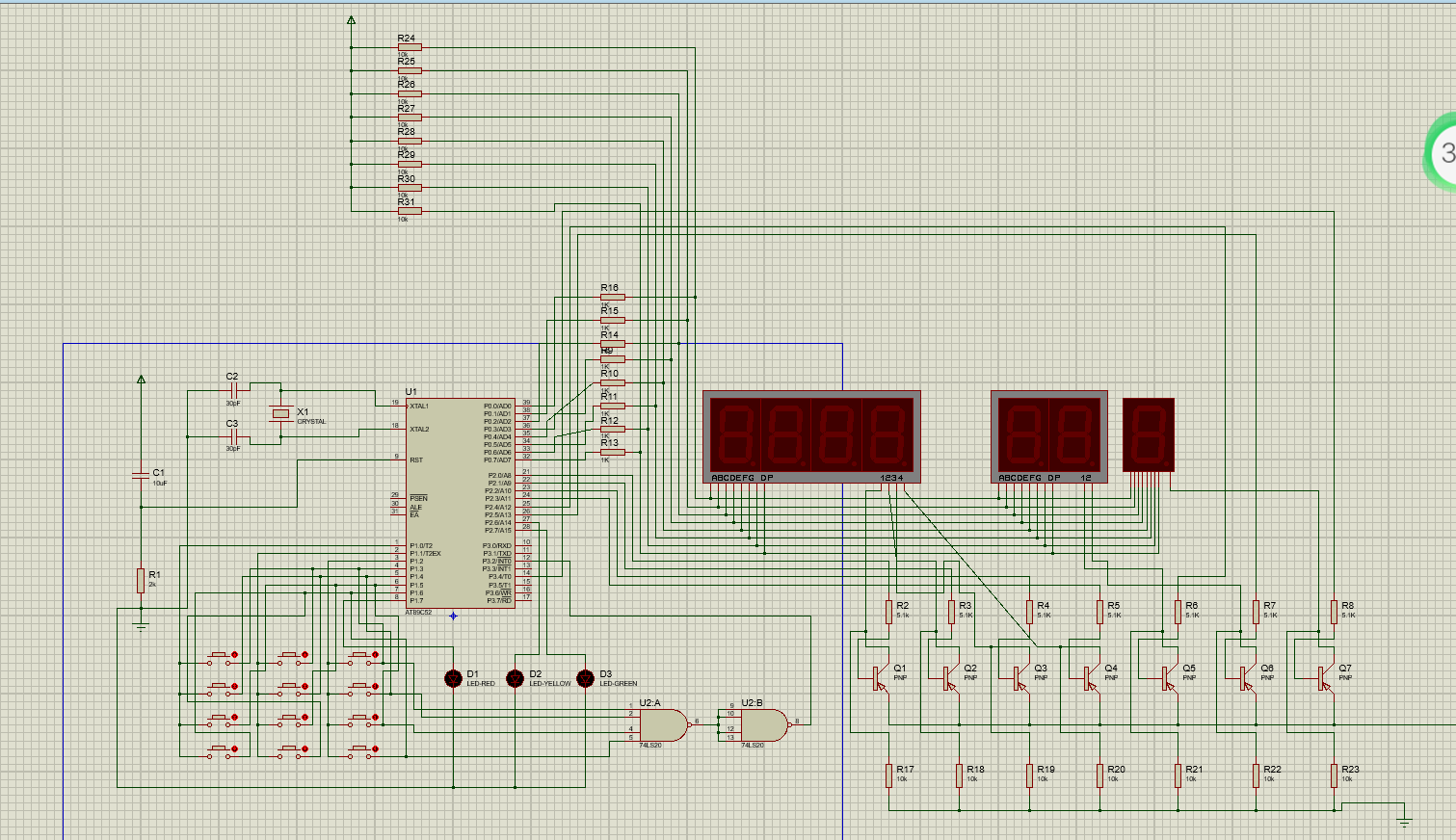

先附總圖。

各位我想問問關于共陽數碼管的限流電阻的問題。

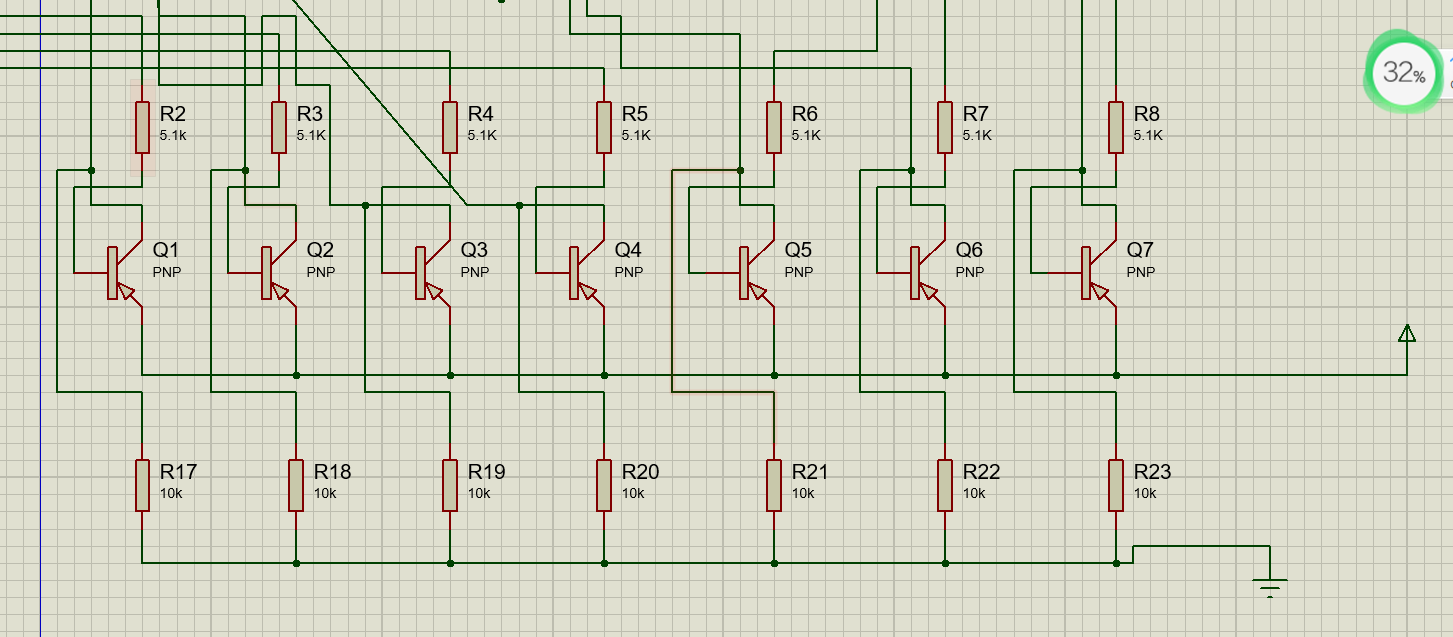

我仿造開發板設計了一個動態顯示的七位共陽數碼管輸出，由PNP三極管提供共陽電源。 Q03NSA(SR%`@T2%DU23IC~2.png

基極接控制信號，集電極輸出電壓，實現位選。

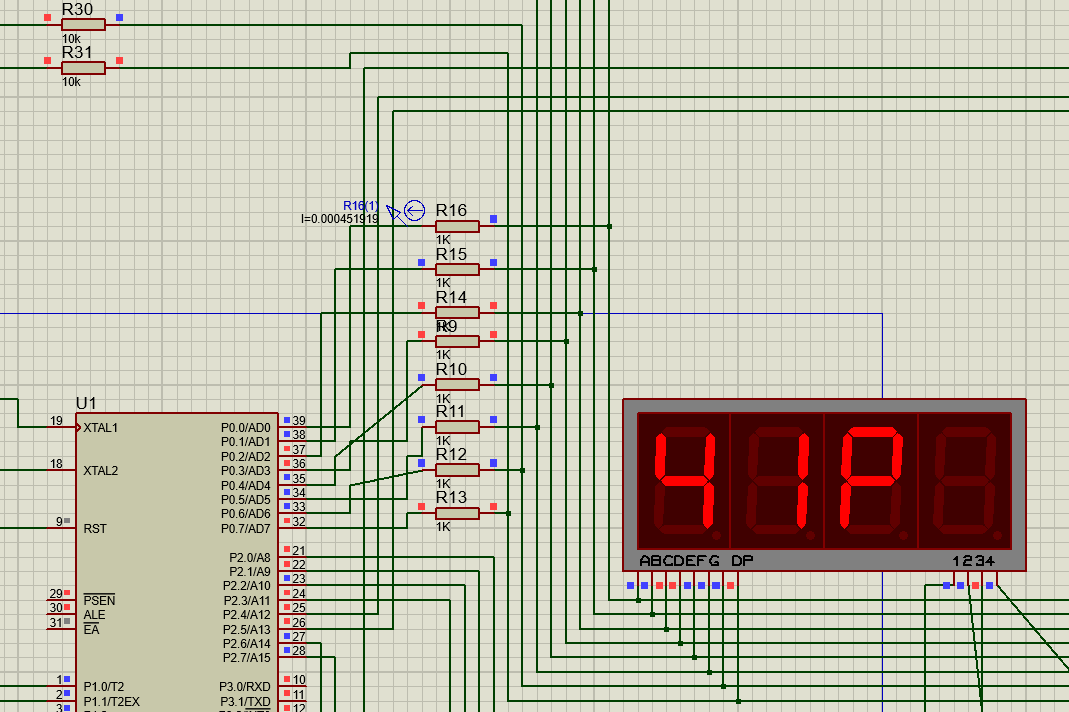

但是這么算的話，5V電壓進入共陽位選口之后，受到數碼管壓降2V左右，再經限流電阻1K大概只有3mA電流，遠低于元件數碼管標識的20mA正常電流，故疑惑望解答，我的設計是否可以正常使用。
本來想抄開發板他多大我就多大來著，但其原理圖上，三極管集電極沒有接電阻接地，在仿真中根本亮不起來，不敢亂抄。

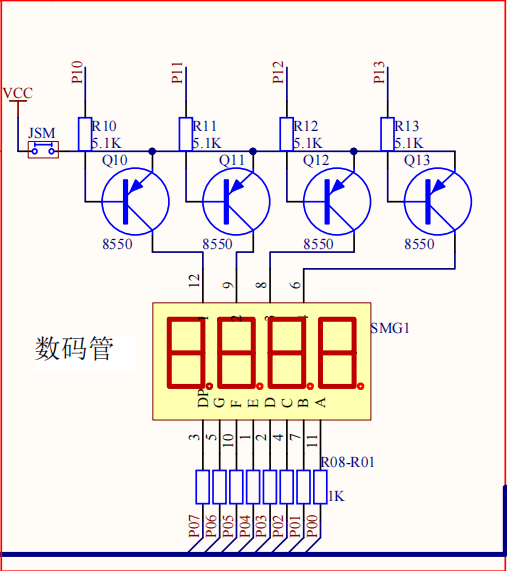

（開發板上的數碼管電路）
期望各位的解答。

ID:96682 · 發表于 2021-7-13 15:53

這個得看用到什么器件，高亮的限流電阻可適當加大。總之限流電阻是在一個范圍內變化都能正常發光

ID:295932 · 發表于 2021-7-13 15:59

這個具體需要根據所選數碼管的規格參數選擇電阻的，請核對規格書再進行計算電流，一般數碼管10ma均可以正常顯示呢

ID:814525 · 發表于 2021-7-13 16:24

當然可以工作,這要看實際應用中對亮度的要求。實際中可以選擇高亮度數碼管，來提高亮度。并可以依據單片機規格，重新設定阻值R=3/(IO總電流/8)，

ID:855198 · 發表于 2021-7-13 16:50

感謝各位的幫助，通過網上查閱資料與各位的解說，我決定先確定好數碼管再根據其具體參數設置限流電阻。我之前一直怕電流過小不亮或過大會燒，現在看應該都不是什么大問題了，感謝各位！

ID:377210 · 發表于 2021-7-13 16:54

看你的硬件和需要，如果亮度要求不高的話，用1K的也可以，如果要求亮度比較高，可以用小一些的阻值。像動態掃描顯示的用幾十歐的電阻都可以

ID:808634 · 發表于 2021-7-13 19:00

根據需要選擇相應的電阻
5v 的話680差不多

ID:143767 · 發表于 2021-7-13 19:13

看你的數碼管是多大尺寸的，越大消耗的電流也越大，0.56英吋的數碼管幾mA就可點亮，一吋的就得20多mA了

ID:88256 · 發表于 2021-7-13 19:22

1K是稍微大了點，如果是高亮的LED應該也夠了，可以先用萬用表二極管檔測一下看看亮度如何（記得這個檔位的電流是1mA），也可以多拿幾個不同顏色的LED測測，增加感性的認識。
“遠低于元件數碼管標識的20mA正常電流”-------------只是說普通的LED不能超過20mA，而不是要工作在20mA下，我都是按10mA來使用的。你也可以拆開插座等的指示燈看看，它們的限流電阻大約在470K附近，電流更小。
如果程序有調光功能的話，電阻可以低至220歐姆，沒有的話470歐姆或者560歐姆都行

ID:696130 · 發表于 2021-7-13 19:35

仿真和實際操作還是有區別的，仿真的話電阻不能過大，過大的話會導致數碼管不顯示

ID:584814 · 發表于 2021-7-14 08:22

一般5V以內300歐就可以所有發光二極管基本通用但亮度啥的會不一樣，要精確的話按實調。

ID:123289 · 發表于 2021-7-14 08:59

很簡單：
1、查LED的手冊。
2、找出所需亮度所對應的電流。
3、畫出顯示的通路。
4、計算電阻阻值。
提示：最好是一段LED串入一個電阻。不要在八段LED的共用通道上共用一個電阻。因為你不知道亮幾個段。

ID:954312 · 發表于 2021-7-19 18:44

1、看看138譯碼器輸出低電平時，驅動能力是否足夠。一般要加三極管緩沖一下。
2、看看P0口是否推挽輸出。
3、如果是10個數碼管，330的SEG限流電阻大了一些，150差不多。
