關于LCD1602出現的顯示問題

ID:952017 · 發表于 2021-7-18 16:18

關于本實驗 LCD1602顯示時鐘和溫度
目前遇到的問題

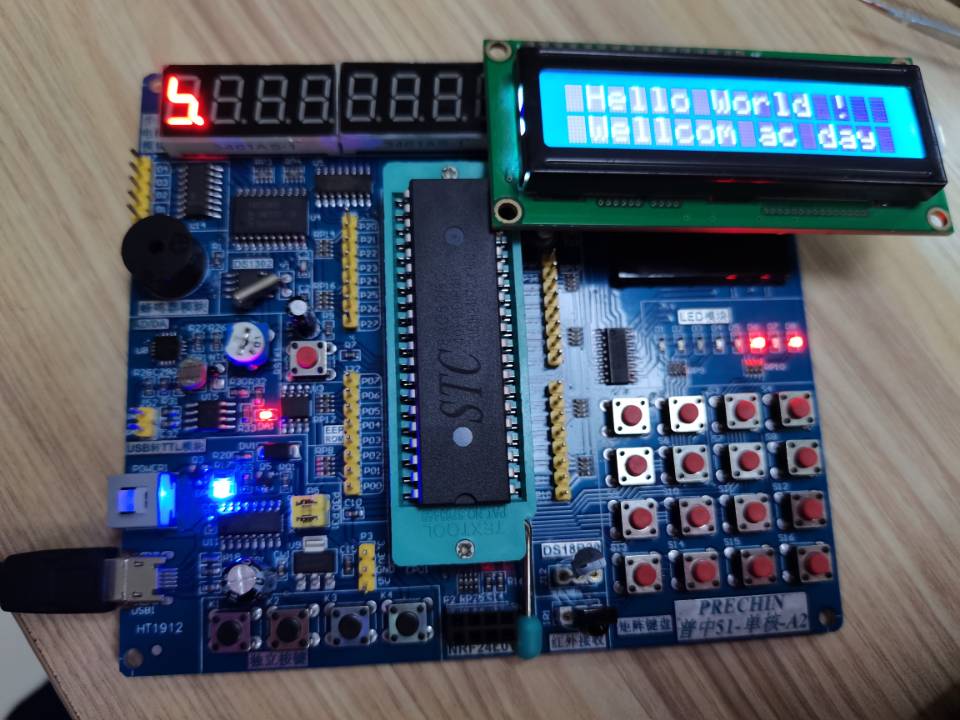

正常下載程序之后顯示界面：

當按下獨立按鍵K1本該跳轉時鐘和溫度界面
目前:

在上午，因為LCD的字符不大清晰，調節了

就出現了按下按鈕變成圖二的情況，而且出現未編碼的字符。

源代碼：

alarm clock.7z (31.8 KB, 下載次數: 7)

謝謝大佬們的幫助！

ID:952017 · 發表于 2021-7-18 19:52

我發現了程序問題換了板子還是這樣

ID:824490 · 發表于 2021-7-18 20:42

圖1是對比度過深了，圖2是初始化沒完成

ID:94031 · 發表于 2021-7-18 20:42

該連接的線沒有連！

ID:161164 · 發表于 2021-7-18 23:48

本帖最后由 lkc8210 于 2021-7-18 23:50 編輯

把LCD_Initjiemian();放到大while(1)之上LCD1602_Init();只需要用一次
想清屏可用以下命令：
LCD1602_WriteCom(0x01);
LCD1602的更新不要太快

還有要注意DS18B20的刷新頻率不要太快,要大于1秒(>780ms)

ID:952017 · 發表于 2021-7-19 08:12

lkc8210 發表于 2021-7-18 23:48
把LCD_Initjiemian();放到大while(1)之上LCD1602_Init();只需要用一次
想清屏可用以下命令：
LCD1602_W ...

好，我試試

ID:952017 · 發表于 2021-7-19 08:13

xuyaqi 發表于 2021-7-18 20:42
該連接的線沒有連！

這塊板子不用連線啊，就是有些模塊是有固定的端口

ID:94031 · 發表于 2021-7-19 10:39

火車跑步機發表于 2021-7-19 08:13
這塊板子不用連線啊，就是有些模塊是有固定的端口

不用連線要插線端子干嘛。

ID:952017 · 發表于 2021-7-19 12:27

xuyaqi 發表于 2021-7-19 10:39
不用連線要插線端子干嘛。

可以接外設吧，像紅外，如果是板子自帶的模塊的話，是有對應的IO口
