關于單片機ADC如何對正弦波信號的采樣?

ID:898834 · 發表于 2021-7-26 15:54

利用stc8a8k單片機自帶的ADC如何進行正弦波信號的采樣？

ID:462768 · 發表于 2021-7-26 20:44

電流轉換成電壓，這個過程和電容充電類似，電容電越多，電壓越高，然后比如用電壓觸發器，高到一個程度就觸發打開另一個電容，這些電容都是像秤砣一樣實現測量好的。

電壓轉換成頻率，有一個集成電路叫做壓控振蕩器，這個振蕩器的頻率是用電壓高低來決定的，然后
電壓就轉換成了頻率，這個頻率就可以通過譯碼器翻譯成數字信號。

ID:419909 · 發表于 2021-7-26 21:09

參照STC官網例程就行。任何波形都一樣的。差別在于你要什么樣的數據。

ID:898834 · 發表于 2021-7-26 21:31

wfqxgw 發表于 2021-7-26 21:09
參照STC官網例程就行。任何波形都一樣的。差別在于你要什么樣的數據。

我采集的數據浮動很大，輸入直流電就完全沒問題，輸入交流正弦波就有很大的差別

ID:898834 · 發表于 2021-7-26 21:31

m2006410 發表于 2021-7-26 20:44
電流轉換成電壓，這個過程和電容充電類似，電容電越多，電壓越高，然后比如用電壓觸發器，高到一個程度就觸 ...

用單片機自帶ADC如何實現呢

ID:401564 · 發表于 2021-7-26 21:32

"進行正弦波信號的采樣"
你這是要干嘛呢?這ADC是有嚴謹?shù)倪壿嫷?不是說"我出去吃個飯",然后你可以點個外賣,也可以吃燒烤,來碗螺獅粉也行的
這正弦波有:頻率,峰-峰值,平均值,有效值(220V市電說的就是有效值),多點采樣(玩音響用得到,可以叫頻譜顯示)
還有一個是要精密整流之后的數據,那玩意沒玩過,不好說
那么,你現在是要采什么樣呢?

ID:898834 · 發表于 2021-7-26 21:35

Y_G_G 發表于 2021-7-26 21:32
"進行正弦波信號的采樣"
你這是要干嘛呢?這ADC是有嚴謹?shù)倪壿嫷?不是說"我出去吃個飯",然后你可以點個外賣 ...

是要對正弦波的有效值進行采樣，頻率為1Khz，幅度為0-50mv的正弦波進行采樣

ID:893692 · 發表于 2021-7-27 02:22

zqz1345444061 發表于 2021-7-26 21:31
我采集的數據浮動很大，輸入直流電就完全沒問題，輸入交流正弦波就有很大的差別

對啊交流采樣信號就是這樣，采集交流的時候你要考慮抬升信號的電位，不然負半軸的電壓無法采集到

ID:419909 · 發表于 2021-7-27 09:13

zqz1345444061 發表于 2021-7-26 21:35
是要對正弦波的有效值進行采樣，頻率為1Khz，幅度為0-50mv的正弦波進行采樣

純交流波形的話。因?yàn)檎?fù)半周是對稱的。如果對精度要求不高。精度為全波的１半，可以不采集負半周的也行。從正半周那里取數據計算就行了。有交值就是至少在連續采集１個正弦波周期內的信號值。然后取最大的ADC值*2，即為峰-峰值,再通過峰-峰值換算公式轉成有效值。具體換算公式可百度

ID:898834 · 發表于 2021-7-27 09:43

wfqxgw 發表于 2021-7-27 09:13
純交流波形的話。因?yàn)檎?fù)半周是對稱的。如果對精度要求不高。精度為全波的１半，可以不采集負半周的也行 ...

我用信號發生器輸出了一個頻率為1kHZ，最大值為3V，最小值為1V的正數正弦波，用ADC采集到的數據依舊波動很大

ID:898834 · 發表于 2021-7-27 09:44

m24 發表于 2021-7-27 02:22
對啊交流采樣信號就是這樣，采集交流的時候你要考慮抬升信號的電位，不然負半軸的電壓無法采集到

我用信號發生器輸出了一個頻率為1kHZ，最大值為3V，最小值為1V的正數正弦波，用ADC采集到的數據依舊波動很大

ID:169891 · 發表于 2021-7-27 09:54

你的采樣速度是多少呢，能正確反應1KHZ的信號嗎

ID:898834 · 發表于 2021-7-27 10:29

ljfljfljf123 發表于 2021-7-27 09:54
你的采樣速度是多少呢，能正確反應1KHZ的信號嗎

我選擇的是416個系統時鐘轉換一次

ID:419909 · 發表于 2021-7-27 10:45

zqz1345444061 發表于 2021-7-27 09:43
我用信號發生器輸出了一個頻率為1kHZ，最大值為3V，最小值為1V的正數正弦波，用ADC采集到的數據依舊波動 ...

下面代碼僅供參考,不一定能運行,隨便打的.如有不當.請指正.只是方便說明編程思路.
unsigned int get VRMS()
{
unsigned int i;
unsigned int tem,max=0;
for(i=0;i<1000;i++)  //循環1000次.這個次數根據實際情況設置.一般要>=一個波形周期的時間.比如1KHz的
                           //單個周期就是1/1000=1ms,保證循環時間大于1ms就行了.
  {
   tem=Get_ADC_value();  //取ADC值
   if(tem>max) max=tem; //這個周期內的最大值即峰-峰值.
  }
max=max*2;//因?yàn)橹徊杉苏胫芷诘牟ㄐ?所以一個全波的峰峰值即加上負半周信號*2
max=max/2.828  //  峰_峰值求RMS值公式:RMS=Peak_Peak/sqrt(8),為方便計算.直接寫上了sqrt(8)=2.828
return max; //返修RMS值.注意這個只是ADC值.再根據實際情況換算成標準電壓就行.比如參考電壓是5V,那就是:5/4095*max
}

ID:898834 · 發表于 2021-7-27 11:04

wfqxgw 發表于 2021-7-27 10:45
下面代碼僅供參考,不一定能運行,隨便打的.如有不當.請指正.只是方便說明編程思路.
unsigned int get VRM ...

多謝，我參考一下方法

ID:898834 · 發表于 2021-7-27 11:29

wfqxgw 發表于 2021-7-27 10:45
下面代碼僅供參考,不一定能運行,隨便打的.如有不當.請指正.只是方便說明編程思路.
unsigned int get VRM ...

這個程序適用于一個周期全為正的正弦波嗎，不存在負半周為負

ID:419909 · 發表于 2021-7-27 12:58

zqz1345444061 發表于 2021-7-27 11:29
這個程序適用于一個周期全為正的正弦波嗎，不存在負半周為負

全為正的話。那就去掉max*2就行。

ID:401564 · 發表于 2021-7-27 13:06

為什么學單片機的教程都會有說到要學習模擬電路基礎的呢
你一個正弦波,不管有沒有負半周,它的電壓都是在變化的,那么,單片機ADC只是一段時間內(就是ADC轉換時間)的電壓,每次轉換的時間不同,電壓也會不同,波動就是這么來的
你肯定要有一個濾波電路的
我沒有具體的做過50mV的,所以,不知道要不要精密整流(不是整流,精密整流是一個絕對值電路),還要加一個濾波電路,這樣就得到一個峰值,想要有效值,還得再除以根號2
自己上網先學一下吧

ID:419909 · 發表于 2021-7-27 13:47

拋開模擬電路基礎，要求一個RMS，（也就是有效值，通俗地說，就是萬用表打到AC檔。再測試正弦波交流電壓的值。）,只需要知道峰_峰值即可，然后通過公式再求其它平均值也有，有效值也好。就很容易。
什么是峰_峰值？就是一個周期內波形的最高點與最低點的值。所以上面的程序重點就是找到這個周期內（不斷循環取ADC值）的最高點，即峰_峰值，那么再換算成其它就容易了。就像一個圓。知道了R半徑，再求其它面積，周長什么的。就容易了。
對于要求不高的場合，直接用一個4.7uf的電容偶合輸入到單片機的ADC引腳即可，這種方法相對簡單。只能采集正半周。可以用于實驗。如果在應用場合，那就要根據情況再加緩沖，放大或者隔離，濾波電路了。主要是防止受干擾。

ID:313048 · 發表于 2021-7-27 14:02

ADC采樣實際上你只要電壓對，采樣速率夠，按道理是不會出現你說的那些情況，而且看上面那些樓說的前面并一個電容啥的，這種只針對直流信號好一點，交流不建議并電容，這樣無法反應信號的真實完整性。而且你不能直接把信號發射器產生的信號直接懟到單片機的ADC引腳，該信號應該電阻到地才對，同時，如果信號發生器產生的是正負電壓的，你要把他通過運放或者其他別的東西將其偏移到正電壓，或者采用差分采樣的方式進行采樣才可得到正確的電壓

ID:898834 · 發表于 2021-7-27 14:48

Y_G_G 發表于 2021-7-27 13:06
為什么學單片機的教程都會有說到要學習模擬電路基礎的呢
你一個正弦波,不管有沒有負半周,它的電壓都是在變 ...

好的好的，感謝指導

ID:898834 · 發表于 2021-7-27 14:49

wfqxgw 發表于 2021-7-27 13:47
拋開模擬電路基礎，要求一個RMS，（也就是有效值，通俗地說，就是萬用表打到AC檔。再測試正弦波交流電壓的 ...

多謝指導

ID:898834 · 發表于 2021-7-27 19:35

AUG 發表于 2021-7-27 14:02
ADC采樣實際上你只要電壓對，采樣速率夠，按道理是不會出現你說的那些情況，而且看上面那些樓說的前面并一 ...

可是交流正弦波每一個時刻的電壓值是不同的，是需要進行多次采樣取最大值叭

ID:898834 · 發表于 2021-7-27 19:43

wfqxgw 發表于 2021-7-27 10:45
下面代碼僅供參考,不一定能運行,隨便打的.如有不當.請指正.只是方便說明編程思路.
unsigned int get VRM ...

這個程序邏輯我覺得沒錯，但是今天測試了以下，測量結果跟實際仍舊不同

ID:419909 · 發表于 2021-7-27 21:28

本帖最后由 wfqxgw 于 2021-7-27 21:33 編輯

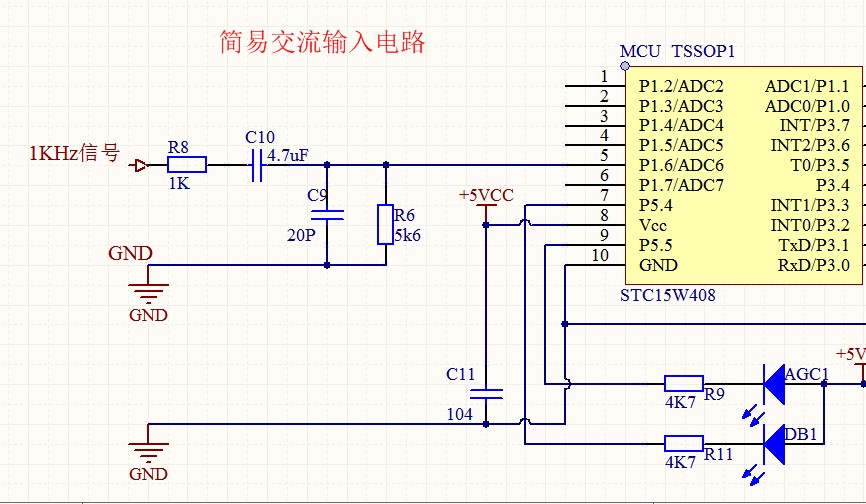

以下輸入電路供參考。另外。轉換數據時注意變量類型。有小數點的。要用float.這里要注意，實際交流電壓是R6的5k6電阻上面的。先用萬用表測試出實際值。再用單片機驗證，如果電壓不高。1K限流電阻可以暫時不用。主要是用于驗證數據。

ID:401564 · 發表于 2021-7-27 22:10

本帖最后由 Y_G_G 于 2021-7-28 09:06 編輯

zqz1345444061 發表于 2021-7-27 19:43
這個程序邏輯我覺得沒錯，但是今天測試了以下，測量結果跟實際仍舊不同

怎么就覺得這個邏輯可行了呢?
unsigned int tem,max=0;
for(i=0;i<1000;i++)  //循環1000次.這個次數根據實際情況設置.一般要>=一個波形周期的時間.比如1KHz的
                           //單個周期就是1/1000=1ms,保證循環時間大于1ms就行了.
  {
   tem=Get_ADC_value();  //取ADC值
   if(tem>max) max=tem; //這個周期內的最大值即峰-峰值.
  }
你不覺得max的值就遠是0嗎? if(tem>max) 里面的表達式有什么意思呢?
還有就是:5/4095*max,你去看一下數據手冊,人家是要/4096的,這種公式在12位ADC可能沒有什么問題
但如果是多次采樣進行平均或者相加,誤差就大了
沒看仔細,這是個壇循環,我還以為是中斷了,前面我的理解錯了

ID:419909 · 發表于 2021-7-27 22:25

zqz1345444061 發表于 2021-7-27 19:43
這個程序邏輯我覺得沒錯，但是今天測試了以下，測量結果跟實際仍舊不同

連接原理圖。供參考。R8的1K電阻是限流電阻，ADC實際測試的交流電壓是R6的5K6電阻上的交流電壓。所以先用萬用表測試好R6上的電壓。再在單片機上驗證就行。注意。單片機在轉換為電壓時。變量類型要用float.比如 float Vin=5/4096*get VRMS();

ID:313048 · 發表于 2021-7-28 10:20

zqz1345444061 發表于 2021-7-27 19:35
可是交流正弦波每一個時刻的電壓值是不同的，是需要進行多次采樣取最大值叭

連續采樣的過程中，你是將整個波形的電壓信號都給采樣了，最大值也包括在里面。除非你一個信號周期里面的采樣點非常少，那么有可能采不到最高電壓，所以這跟你的采樣速率有關系，假如你一個信號周期里面有100個采樣點，那么完完全全可以采樣到最高值。

ID:883242 · 發表于 2021-7-28 19:44

純正弦波可以先精密整流然后濾波成直流來測試。
