為什么我的這個程序用18b20一直測不出溫度，c一直是1200，求大佬指點，哪里要改

ID:953926 · 發表于 2021-7-28 23:50

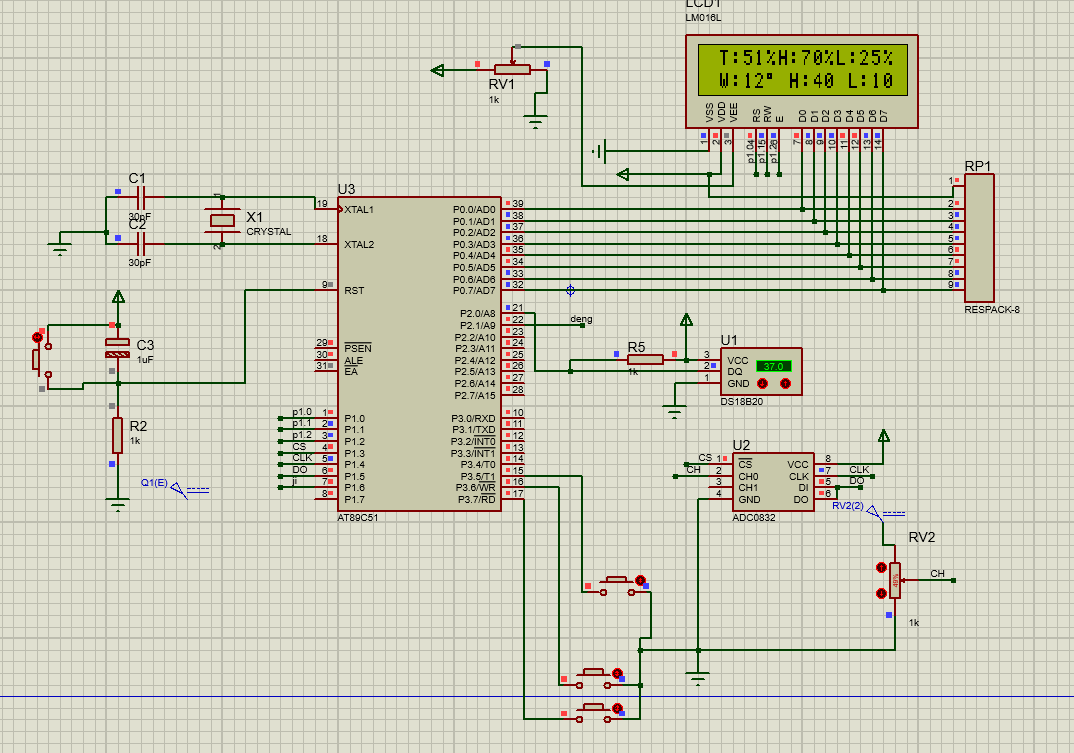

抽水電機和加熱的燈圖里沒畫，就有個引腳。用yl-69檢測濕度，18b20溫度

單片機源程序如下:

#include <reg52.h> //調用單片機頭文件
#define uchar unsigned char //無符號字符型宏定義變量范圍0~255
#define uint unsigned int //無符號整型宏定義變量范圍0~65535
#include <intrins.h>
sbit deng=P2^1; //加熱燈的定義口
sbit SCL=P1^4; //SCL定義為P1口的第位腳，連接ADC0832SCL腳
sbit DO=P1^5; //DO定義為P1口的第位腳，連接ADC0832DO腳
sbit CS=P1^3; //CS定義為P1口的第位腳，連接ADC0832CS腳
sbit DQ=P2^0; //定義DS18B20總線I/O
//IO口定義
uint c=0;//溫度計算值
uchar shidu; //濕度等級
uchar s_high = 70,s_low = 25; //濕度報警參數
uchar w_high = 40,w_low =10; //溫度報警參數
uchar wendu; //溫度等級
sbit dianji = P1^6; //電機IO定義
bit flag_300ms ;
uchar key_can; //按鍵值的變量
uchar menu_1; //菜單設計的變量
//這三個引腳參考資料
sbit rs=P1^0; //1602數據/命令選擇引腳 H:數據 L:命令
sbit rw=P1^1; //1602讀寫引腳 H:數據寄存器 L:指令寄存器
sbit e =P1^2; //1602使能引腳下降沿觸發
/********************************************************************
* 名稱 : delay_uint()
* 功能 : 小延時。
* 輸入 : 無
* 輸出 : 無
***********************************************************************/
void delay_uint(uint q)
{
while(q--);
}
/********************************************************************
* 名稱 : write_com(uchar com)
* 功能 : 1602命令函數
* 輸入 : 輸入的命令值
* 輸出 : 無
***********************************************************************/
void write_com(uchar com)
{
e=0;
rs=0;
rw=0;
P0=com;
delay_uint(3);
e=1;
delay_uint(25);
e=0;
}
/********************************************************************
* 名稱 : write_data(uchar dat)
* 功能 : 1602寫數據函數
* 輸入 : 需要寫入1602的數據
* 輸出 : 無
***********************************************************************/
void write_data(uchar dat)
{
e=0;
rs=1;
rw=0;
P0=dat;
delay_uint(3);
e=1;
delay_uint(25);
e=0;
}
/********************************************************************
* 名稱 : write_sfm2(uchar hang,uchar add,uchar date)
* 功能 : 顯示2位十進制數，如果要讓第一行，第五個字符開始顯示"23" ，調用該函數如下
write_sfm1(1,5,23)
* 輸入 : 行，列，需要輸入1602的數據
* 輸出 : 無
***********************************************************************/
void write_sfm2(uchar hang,uchar add,uint date)
{
if(hang==1)
write_com(0x80+add);
else
write_com(0x80+0x40+add);
write_data(0x30+date/10%10);
write_data(0x30+date%10);
}
/********************************************************************
* 名稱 : write_string(uchar hang,uchar add,uchar *p)
* 功能 : 改變液晶中某位的值，如果要讓第一行，第五個字符開始顯示"ab cd ef" ，調用該函數如下
write_string(1,5,"ab cd ef;")
* 輸入 : 行，列，需要輸入1602的數據
* 輸出 : 無
***********************************************************************/
void write_string(uchar hang,uchar add,uchar *p)
{
if(hang==1)
write_com(0x80+add);
else
write_com(0x80+0x40+add);
while(1)
{
if(*p == '\0') break;
write_data(*p);
p++;
}
}
/********************************************************************
* 名稱 : init_1602()
* 功能 : 初始化1602液晶
* 輸入 : 無
* 輸出 : 無
***********************************************************************/
void init_1602()
{
write_com(0x38);
write_com(0x38);
write_com(0x0c);
write_com(0x06);
delay_uint(1000);
write_string(1,0," T:00%H:00%L:00%");
write_string(2,0," W:00 H:00 L:00 ");
write_sfm2(1,8,s_high); //顯示濕度上限
write_sfm2(1,13,s_low); //顯示濕度下限
write_sfm2(2,9,w_high); //顯示溫度上線
write_sfm2(2,14,w_low); //顯示溫度下線
}
/***********************1ms延時函數*****************************/
void delay_1ms(uint q)
{
uint i,j;
for(i=0;i<q;i++)
for(j=0;j<120;j++);
}
/***********讀數模轉換數據********************************************************/
//請先了解ADC0832模數轉換的串行協議，再來讀本函數，主要是對應時序圖來理解，本函數是模擬0832的串行協議進行的
unsigned int Adc0832(unsigned char channel)
{
uchar i=0;
uchar j;
uint dat=0;
uchar ndat=0;
uchar Vot=0;
if(channel==0)channel=2;
if(channel==1)channel=3;
DO=1;
_nop_();
_nop_();
CS=0;//拉低CS端
_nop_();
_nop_();
SCL=1;//拉高CLK端
_nop_();
_nop_();
SCL=0;//拉低CLK端,形成下降沿1
_nop_();
_nop_();
SCL=1;//拉高CLK端
DO=0;
_nop_();
_nop_();
SCL=0;//拉低CLK端,形成下降沿2
_nop_();
_nop_();
SCL=1;//拉高CLK端
DO=1;
_nop_();
_nop_();
SCL=0;//拉低CLK端,形成下降沿3
DO=1;//控制命令結束
_nop_();
_nop_();
dat=0;
for(i=0;i<8;i++)
{
dat|=DO;//收數據
SCL=1;
_nop_();
_nop_();
SCL=0;//形成一次時鐘脈沖
_nop_();
_nop_();
dat<<=1;
if(i==7)dat|=DO;
}
for(i=0;i<8;i++)
{
j=0;
j=j|DO;//收數據
SCL=1;
_nop_();
_nop_();
SCL=0;//形成一次時鐘脈沖
_nop_();
_nop_();
j=j<<7;
ndat=ndat|j;
if(i<7)ndat>>=1;
}
CS=1;//拉低CS端
SCL=0;//拉低CLK端
DO=1;//拉高數據端,回到初始狀態
dat<<=8;
dat|=ndat;
return(dat); //return ad data
}
/*************定時器0初始化程序***************/
void time_init()
{
TH0=0x3c;
TL0=0xb0;
EA = 1; //開總中斷
TMOD = 0X01; //定時器0、定時器1工作方式1
ET0 = 1; //開定時器0中斷
TR0 = 1; //允許定時器0定時
}
/********************獨立按鍵程序*****************/
uchar key_can; //按鍵值
void key() //獨立按鍵程序
{
static uchar key_new;
key_can = 20; //按鍵值還原
P3 |= 0xf0;
if((P3 & 0xf0) != 0xf0) //按鍵按下
{
delay_1ms(1); //按鍵消抖動
if(((P3 & 0xf0) != 0xf0) && (key_new == 1))
{ //確認是按鍵按下
key_new = 0;
switch(P3 & 0xf0)
{
case 0xd0: key_can = 3; break; //得到k2鍵值
case 0xb0: key_can = 2; break; //得到k3鍵值
case 0x70: key_can = 1; break; //得到k4鍵值
}
}
}
else
key_new = 1;
}
/****************按鍵處理顯示函數***************/
void key_with()
{
if(key_can == 1) //設置鍵
{
menu_1 ++;
if(menu_1 >= 5)
{
menu_1 = 0;
init_1602() ; //初始化顯示
}
}
if(menu_1 == 1) //設置濕度上限
{
if(key_can == 2)
{
s_high ++ ; //濕度上限值加1
if(s_high > 99)
s_high = 99;
}
if(key_can == 3)
{
s_high -- ; //濕度上限值減1
if(s_high <= s_low)
s_high = s_low + 1 ;
}
write_sfm2(1,8,s_high); //顯示濕度上限
write_sfm2(1,13,s_low); //顯示濕度下限
write_com(0x80+8); //將光標移動到第1行第到7位
write_com(0x0f); //顯示光標并且閃爍
}
if(menu_1 == 2) //設置濕度下限
{
if(key_can == 2)
{
s_low ++ ; //濕度下限值加1
if(s_low >= s_high)
s_low = s_high - 1;
}
if(key_can == 3)
{
s_low --; //濕度下限值減1
if(s_low <= 1)
s_low = 1;
}
write_sfm2(1,8,s_high); //顯示濕度上限
write_sfm2(1,13,s_low); //顯示濕度下限
write_com(0x80+13); //將光標移動到第1行第到7位
write_com(0x0f);
} //顯示光標并且閃爍
if(menu_1 ==3)
{
if(key_can == 2)
{
w_high ++ ; //溫度上線限值加1
if(w_high > 99)
w_high = 99;
}
if(key_can == 3)
{
w_high --; //溫度上限值減1
if(w_high <= 1)
w_high = 1;
}
write_sfm2(2,9,w_high); //顯示濕度上限
write_sfm2(2,14,w_low); //顯示濕度下限
write_com(0x80+0x40+8); //將光標移動到第1行第到7位
write_com(0x0f); //顯示光標并且閃爍
}
if(menu_1 ==4)
{
if(key_can == 2)
{
w_low ++ ; //溫度下限值加1
if(w_low >= w_high)
w_low = w_high - 1;
}
if(key_can == 3)
{
w_low --; //溫度下限值減1
if(w_low <= 1)
w_low = 1;
}
write_sfm2(2,9,w_high); //顯示溫度上限
write_sfm2(2,14,w_low); //顯示溫度下限
write_com(0x80+0x40+13); //將光標移動
write_com(0x0f); //顯示光標并且閃爍
} }
/****************報警函數***************/
void clock_h_l()
{
static uchar value,value1;
if(shidu <= s_low)
{
value ++;
if(value >= 2)
{
value = 10;
dianji = 0; //打開電機
}
}
if(shidu >= s_high)
{
value1 ++;
if(value1 >= 2)
{
value1 = 10;
dianji = 1; //關機電機
}
}else
value1 = 0;
if((c/10)>=w_high)
{
}
else if((c/10)<w_low)
{
deng=0; //
}
else if(deng==0)
{ if((c/10)>((w_high+w_low)/2)) deng=1;}
else
{
deng=1;
}
}
/*****延時子程序*****/
void Delay_DS18B20(int num)
{
while(num--) ;
}
void delay(uint xms)//延時函數，有參函數
{
uint x,y;
for(x=xms;x>0;x--)
for(y=110;y>0;y--);
}
/*****初始化DS18B20*****/
void Init_DS18B20(void)
{
unsigned char x=0;
DQ = 1; //DQ復位
Delay_DS18B20(8); //稍做延時
DQ = 0; //單片機將DQ拉低
Delay_DS18B20(80); //精確延時，大于480us
DQ = 1; //拉高總線
Delay_DS18B20(14);
x = DQ; //稍做延時后，如果x=0則初始化成功，x=1則初始化失敗
Delay_DS18B20(20);
}
/*****讀一個字節*****/
unsigned char ReadOneChar(void)
{
unsigned char i=0;
unsigned char dat = 0;
for (i=8;i>0;i--)
{
DQ = 0; // 給脈沖信號
dat>>=1;
DQ = 1; // 給脈沖信號
if(DQ)
dat|=0x80;
Delay_DS18B20(4);
}
return(dat);
}
/*****寫一個字節*****/
void WriteOneChar(unsigned char dat)
{
unsigned char i=0;
for (i=8; i>0; i--)
{
DQ = 0;
DQ = dat&0x01;
Delay_DS18B20(5);
DQ = 1;
dat>>=1;
}
}
/*****讀取溫度*****/
unsigned int ReadTemperature(void)
{
unsigned char a=0;
unsigned char b=0;
unsigned int t=0;
float tt=0;
Init_DS18B20();
WriteOneChar(0xCC); //跳過讀序號列號的操作
WriteOneChar(0x44); //啟動溫度轉換
Init_DS18B20();
WriteOneChar(0xCC); //跳過讀序號列號的操作
WriteOneChar(0xBE); //讀取溫度寄存器
a=ReadOneChar(); //讀低8位
b=ReadOneChar(); //讀高8位
t=b;
t<<=8;
t=t|a;
tt=t*0.0625;
// t= tt*10+0.5; //放大10倍輸出并四舍五入
t= tt*10+0.5;
return(t);
}
/*****讀取溫度*****/
void check_wendu(void)
{
c=ReadTemperature()-5; //獲取溫度值并減去DS18B20的溫漂誤差
if(c>1200)
c=1200;
}
/****顯示溫度****/
void display()
{
if(menu_1==0)
{
write_com(0x80+0x40+3);
write_data(c/1000+0x30);
write_data((c%1000)/100+0x30);
write_com(0x80+0x40+5);
write_data(0xdf);
}
}
/***************主函數*****************/
void main()
{
uint z;
init_1602(); //1602液晶初始化
time_init();
Init_DS18B20();
dianji=1;
deng=1; //初始化定時器
for(z=0;z<100;z++)
{
check_wendu();
delay(1);
}
while(1)
{
key(); //獨立按鍵程序
if(key_can < 10)
{
key_with(); //按鍵按下要執行的程序
}
if(flag_300ms ==1)
{
flag_300ms =0 ;
clock_h_l(); //報警函數
check_wendu();
display();
shidu = Adc0832(0); //讀出濕度
shidu = 99 - shidu * 99 / 255;
if(menu_1 == 0)
{
write_sfm2(1,3,shidu); //顯示濕度等級
}
}
delay_1ms(1);
}
}
/*************定時器0中斷服務程序***************/
void time0_int() interrupt 1
{
static uchar value;
TH0 = 0x3c;
TL0 = 0xb0; // 50ms
value ++;
if(value % 6 == 0)
{
flag_300ms = 1; //300ms
value = 0;
}
}

復制代碼

ID:161164 · 發表于 2021-7-28 23:50

/*****初始化DS18B20*****/
void Init_DS18B20(void)
{
  unsigned char x=0;
  DQ = 1;       //DQ復位
  Delay_DS18B20(8); //稍做延時
  DQ = 0;       //單片機將DQ拉低
  Delay_DS18B20(80); //精確延時，大于480us
  DQ = 1;       //拉高總線
  Delay_DS18B20(24);//14太短，換24
  x = DQ;          //稍做延時后，如果x=0則初始化成功，x=1則初始化失敗
  Delay_DS18B20(30);//20太短，換30
}
/*****讀一個字節*****/
unsigned char ReadOneChar(void)
{
  unsigned char i=0;
  unsigned char dat = 0;
  for (i=8;i>0;i--)
  {
DQ = 1;    // 先拉高
DQ = 0;    // 給脈沖信號
dat>>=1;
DQ = 1;    // 給脈沖信號
if(DQ)
dat|=0x80;
Delay_DS18B20(4);
  }
  return(dat);
}
/****顯示溫度****/
void display()
{
      if(menu_1==0)
      {
            write_com(0x80+0x40+3);
            write_data(c/100+0x30);//上限1200

            write_data((c%100)/10+0x30);//上限1200

            write_com(0x80+0x40+5);
            write_data(0xdf);

      }
}

ID:277550 · 發表于 2021-7-29 09:48

建議：遵循硬件的手冊，自己搞清楚時序

ID:592807 · 發表于 2021-7-29 13:33

DS18B20你為啥要加上拉電阻

ID:161164 · 發表于 2021-7-29 14:04

黃youhui 發表于 2021-7-29 13:33
DS18B20你為啥要加上拉電阻

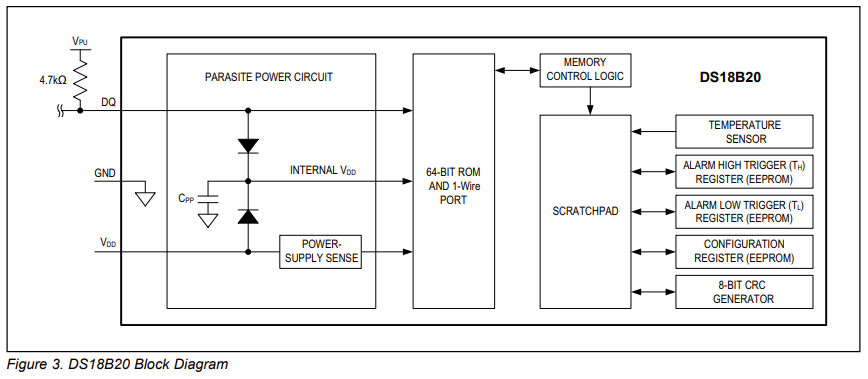

數據手冊寫的

ID:451718 · 發表于 2021-7-29 18:46

lkc8210 發表于 2021-7-29 14:04
數據手冊寫的

4.7K 和 1K的區別是很大的

ID:953926 · 發表于 2021-7-29 19:50

robinsonlin 發表于 2021-7-29 18:46
4.7K 和 1K的區別是很大的

是的把上拉電阻改大就顯示了

ID:451718 · 發表于 2021-7-30 09:30

禿頭溫大人發表于 2021-7-29 19:50
是的把上拉電阻改大就顯示了

1, 我也用了上拉電阻，不過是10k的。
2，測溫后，延遲50ms到100ms再進行別的操作試試。
