STM32F103C8T6戶外環境監測系統程序運用了DHT11模塊,GY-30數字光強度模塊

ID:836950 · 發表于 2021-8-1 17:36

基于STM32F103C8T6最小開發板設計的戶外環境監測系統（運用了DHT11模塊，GY-30數字光照模塊，低電平觸發蜂鳴器，OLED顯示）

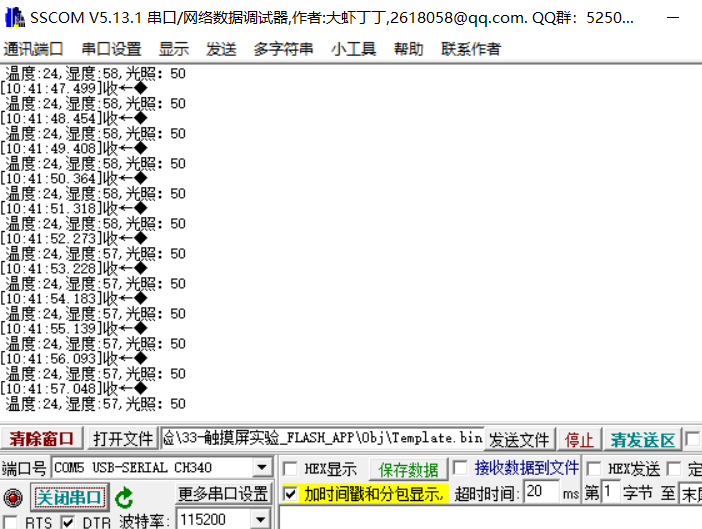

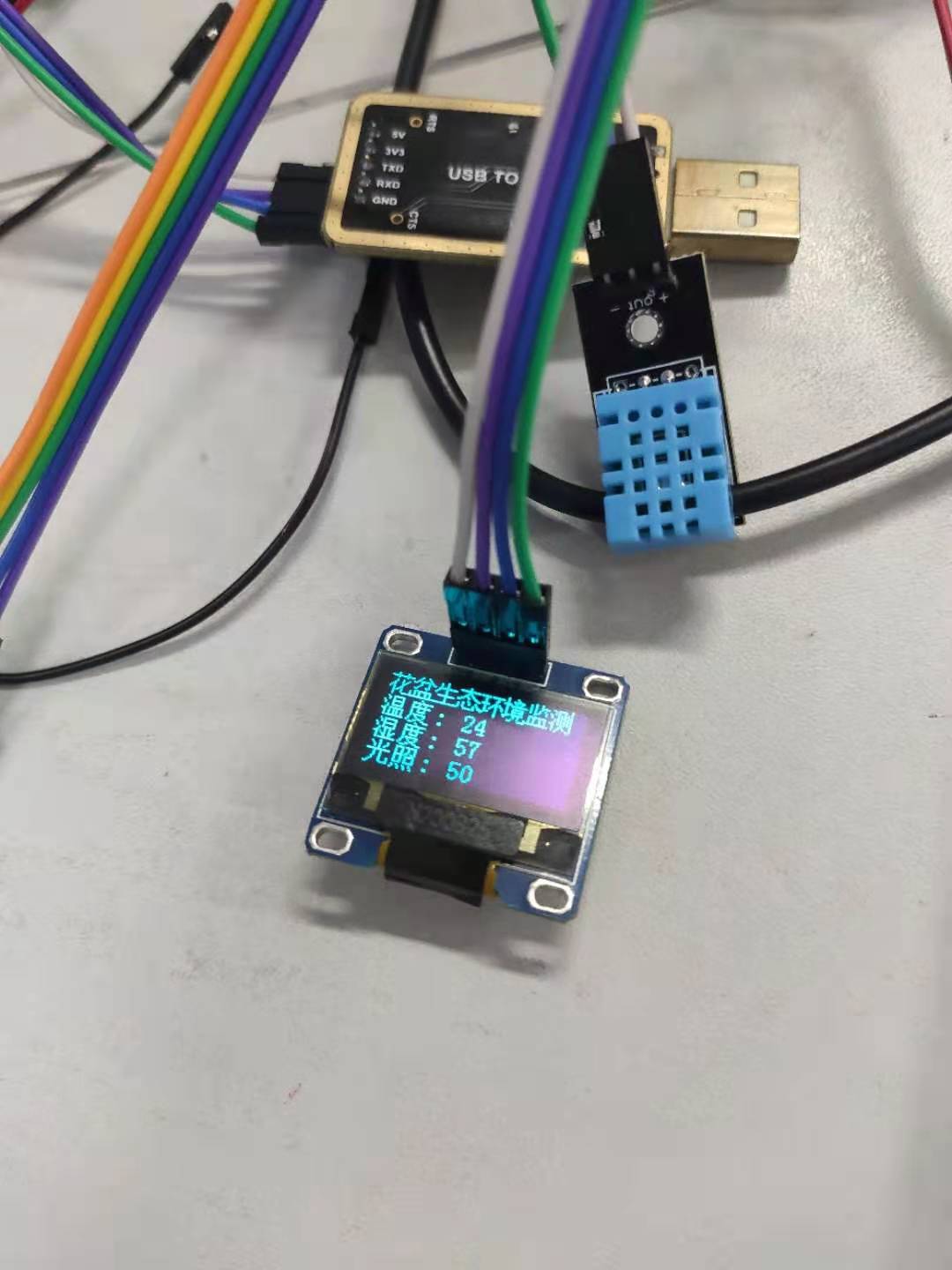

實踐成果展示：

單片機源程序如下:

#include "stm32f10x.h"
#include "usart.h"
#include "delay.h"
#include "DTH117.h"
#include "sys.h"
#include "bh1750.h"
#include "oled.h"
#include "bmp.h"
#include "Beep.h"
#include <stdarg.h>
#include <string.h>
#include <stdio.h>
/*
*讀取溫濕度傳感器DHT11的值，并用串口打印出來
*/
void clock_init(void);
u8 temp = 0,humi = 0,Light=0;
/**************************************************************************
函數名：int main(void)
參數說明：無
返回值：無
函數作用：主函數
***************************************************************************/
int main(void)
{
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
delay_init();
DHT11_Init();
clock_init();
bh1750_Init();
OLED_Init();
Beep_Init();
OLED_Clear();
Usart1_Init(115200); //初始化串口
Usart2_Init(115200);
//UsartPrintf(USART_DEBUG,"HardWare init OK\r\n");
while(1)
{
//if (timeCount % 40==0){
bh1750_ReadOneTime();
bh1750_ReadContinuous1();
DHT11_Read_Data(&temp,&humi);
Light=getValue();
UsartPrintf(USART_DEBUG,"\r\n 溫度:%d,濕度:%d,光照：%d",temp,humi,Light);
OLED_Clear();
OLED_ShowCHinese(0,0,0);
OLED_ShowCHinese(15,0,1);
OLED_ShowCHinese(30,0,2);
OLED_ShowCHinese(45,0,3);
OLED_ShowCHinese(60,0,4);
OLED_ShowCHinese(75,0,5);
OLED_ShowCHinese(90,0,6);
OLED_ShowCHinese(105,0,7);
OLED_ShowCHinese(0,2,8);
OLED_ShowCHinese(17,2,9);
OLED_Show(temp,humi,Light);//屏幕顯示成果
delay_ms(50);//建議不要低于這個數值
Beep_Warn(temp,humi);
//}
delay_ms(10);
}
}
// }
/**************************************************************************
函數名：void clock_init(void)
參數說明：無
返回值：無
函數作用：開啟高速外部時鐘，
ADCCLK設置為12MHZ， SYSCLK設置為72Mhz，PCLK1設置為36MHZ，PKLC2設置為72mhz
***************************************************************************/
void clock_init(void)
{
RCC->CR = 0x1010000;
RCC->CFGR = 0x1DC402;
}

復制代碼

Keil代碼下載:

代碼.7z (208.34 KB, 下載次數: 154)

ID:968147 · 發表于 2021-9-30 20:42

GY30 接線是怎樣的呢

ID:948479 · 發表于 2023-2-4 23:58

代碼有錯誤

ID:1022021 · 發表于 2023-2-6 14:35

可以,很強
