有大哥能幫我看看為啥液晶點不亮嗎？?jī)芍芰耍y受死我了

ID:957347 · 發表于 2021-8-4 15:30

#include "ior5f10wmg.h"
#include "ior5f10wmg_ext.h"
#define CGC_SUBWAITTIME       185U
#include "stdint.h"
#define NOP    (__no_operation)

__intrinsic void __no_operation(void);
#define DI    (__disable_interrupt)

__intrinsic void __disable_interrupt(void);
#define DI    (__disable_interrupt)
#define EI    __enable_interrupt

void  R_LCD_Create (void)
{
volatile uint16_t wt_count; //定義計數變量,延時用
__intrinsic void __no_operation(void);
LCDON = 0;          //讓數據寄存器的數據與0相與，關閉LCD
LCDM1 = 0x00;    //LCD模式寄存器1的初始化設定
LCDM0 = 0x0D;    //LCD模式寄存器0的初始化設定，外部升壓，A波形，4時間片，1/3偏壓

ISCLCD &= 0x02;    //LCD輸入切換寄存器初始化設定
                     //怎么設定要看相應的引腳是否有參與LCD的功能
LCDC0 = 0x07;       //LCD時鐘控制寄存器0，其作用是控制幀頻率，而幀頻率由波形時間片等因素決定
                  //此處是fSUB/2^8 or fIL/2^8

VLCON=0;
VLCD = 0x04;       //LCD升壓控制電平寄存器，在外部電阻分壓方式下， VLCD 寄存器必須為初始值04H

for (wt_count = 0; wt_count <= 1000; wt_count++)  //延時
{
      NOP();
}

VLCON = 1;
for (wt_count = 0; wt_count <= 1000; wt_count++)
{
      NOP();
}

SCOC = 1;          //允許LCD顯示
}

void R_CGC_Create(void)//初始化時鐘
{
volatile uint16_t i;
__intrinsic void __no_operation(void);
OSMC = 0x80; //超低消耗電流運行
//設置時鐘運行模式控制寄存器CMC
CMC = 0x10; // 副時鐘系統XT1震蕩模式,使震蕩電路運行，且震蕩模式為低功耗震蕩
//設置系統時鐘控制器CKC

//設置時鐘運行狀態控制寄存器
CSC = 0x80; //將XTSTOP位清零，使XT1震蕩電路開始震蕩
//等待副時鐘系統所需要的的時間
   for( i=0; i<=CGC_SUBWAITTIME; i++ )
{
      NOP();
}
CKC = 0x40;  //通過CKC寄存器的CSS位將XT1振蕩時鐘設定為CPU/外圍硬件時鐘

}
void R_PORT_Create(void)
{
PFSEG0 = 0x30;
PFSEG1 = 0x35;
PFSEG4 = 0xFF;
PFSEG5 = 0x07;//根據用到的引腳設定
//段輸出引腳總共由端口模式控制寄存器（0），端口模式寄存器（0），端口寄存器（0）以及上面的LCD端口功能寄存器（1）決定，
//所以下面還需設定端口模式寄存器，端口寄存器以及端口模式控制寄存器,原因是復用了端口
PMC1 = 0xF0;//設置端口模式控制寄存器
PMC2 = 0x0F;
PMC4 = 0x00;

//相應的端口模式寄存器需要置為0，默認復位后全為1
PM1 = 0;
PM2 = 0;
PM5 = 0;
PM7 = 0;

PU12=0x00;
P12=0x00;
//相應的端口寄存器復位后都為零，所以可以不用設置？
P1=0;
P2=0;
P5=0;
P7=0;
}
void R_DISPLAY_ON (void)
{

SEG0 = 0x0f;
SEG1 = 0x0f;
SEG2 = 0x0f;
SEG3 = 0x0f;
SEG4 = 0x0f;
SEG5 = 0x0f;

SEG8 = 0x0f;

SEG10 = 0x0f;

SEG12 = 0x0f;
SEG13 = 0x0f;
SEG30 = 0x0f;
SEG31 = 0x0f;
SEG32 = 0x0f;
SEG33 = 0x0f;
SEG34 = 0x0f;
SEG35 = 0x0f;
SEG36 = 0x0f;
SEG37 = 0x0f;
SEG38 = 0x0f;
SEG39 = 0x0f;
SEG40 = 0x0f;
SEG41 = 0x0f;

}
void R_LCD_Start(void)
{

  LCDON = 1;
}
int main( int argc, char **argv )
{
  R_CGC_Create();
R_PORT_Create();
  R_LCD_Create();

  R_LCD_Start();

  while(1)
  {

R_DISPLAY_ON ();
  }
}

ID:824490 · 發表于 2021-8-4 17:31

這個什么MCU？

ID:584195 · 發表于 2021-8-4 22:59

找個邏輯分析儀，看看有沒有數據，時鐘對不對。還有建議你發帖時，先說明你的單片機的型號，連接折方式。LCD的型號。還有代碼要有注釋，這樣人家才能看出你哪里有問題。
還有非常重要的就是你買個開發板，開發板會帶有例程的，至少，你能知道你的LCD接線對不對，LCD或MCU是不是好的。

ID:401564 · 發表于 2021-8-5 00:15

LCD什么驅動的?如果有驅動,先用8051寫代碼,能顯示一個字母符號之類的就可以了,這樣你就知道這個驅動要怎么去控制了
如果是LCD沒驅動,那么,它是要交流驅動的,(但我并不知道直流會不會不亮,反正一直是用交流的)
如果你那是用導電條接觸的測試板,去馬云家買一個金屬引腳的吧,隨便一個簡單點的,先保證硬件電路不會出問題,然后,用8051先點亮,先了解LCD是怎么工作的
然后再去用你這單片機寫,你用的單片機在這很少有人用的......

ID:748788 · 發表于 2021-8-5 08:40

提供的信息太少，mcu、lcd是什么型號？大家?guī)筒簧厦Γ搽y受死了

ID:517951 · 發表于 2021-8-5 08:51

最少要貼出來MCU對接LCD部分的原理圖，LCD是單色還是彩色，接口是MIPI，LVDS，MPU8bit，16bit的？有最基本的信息，別人才能幫你分析啊

ID:798631 · 發表于 2021-8-5 09:14

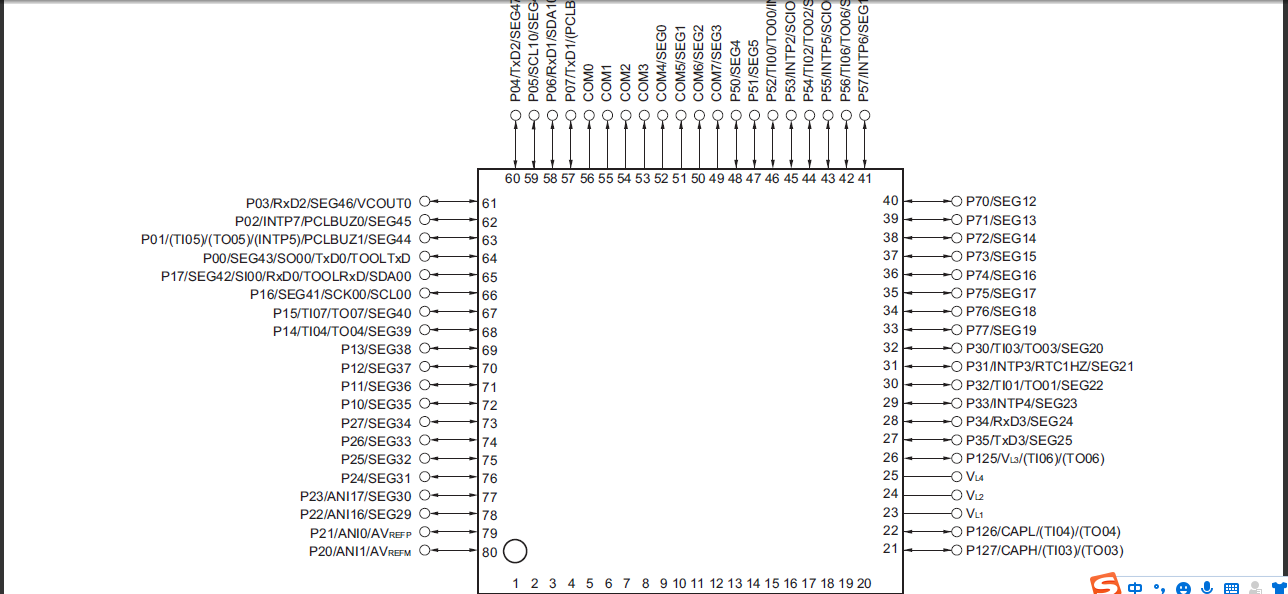

兩周時間足夠你看完器件手冊了還沒解決，看你貼出來的CPU 支持的液晶是段碼式的 SEG 和COM都沒連對你就做蠟了

ID:61261 · 發表于 2021-8-5 11:11

提出問題也是一門學問，如何能清晰的表述，是解決問題的關鍵

ID:245053 · 發表于 2021-8-5 11:26

語焉不詳、去頭掐尾也是愛莫能助的了。。。

ID:958990 · 發表于 2021-8-5 11:29

原理圖可以貼全一點，有可能是硬件設計的問題哦

ID:691028 · 發表于 2021-8-5 13:08

樓主這樣提問對回答者的要求太高了，回答者得猜對你的所用的芯片，然后才能根據手冊查看你的初始化代碼是否正確。
