這壓根就不是什么有多困難的電路呀,如果是我,我可以兩個小時就找出問題來,并不是說我有多能,而是這個問題本身就不是什么高深問題

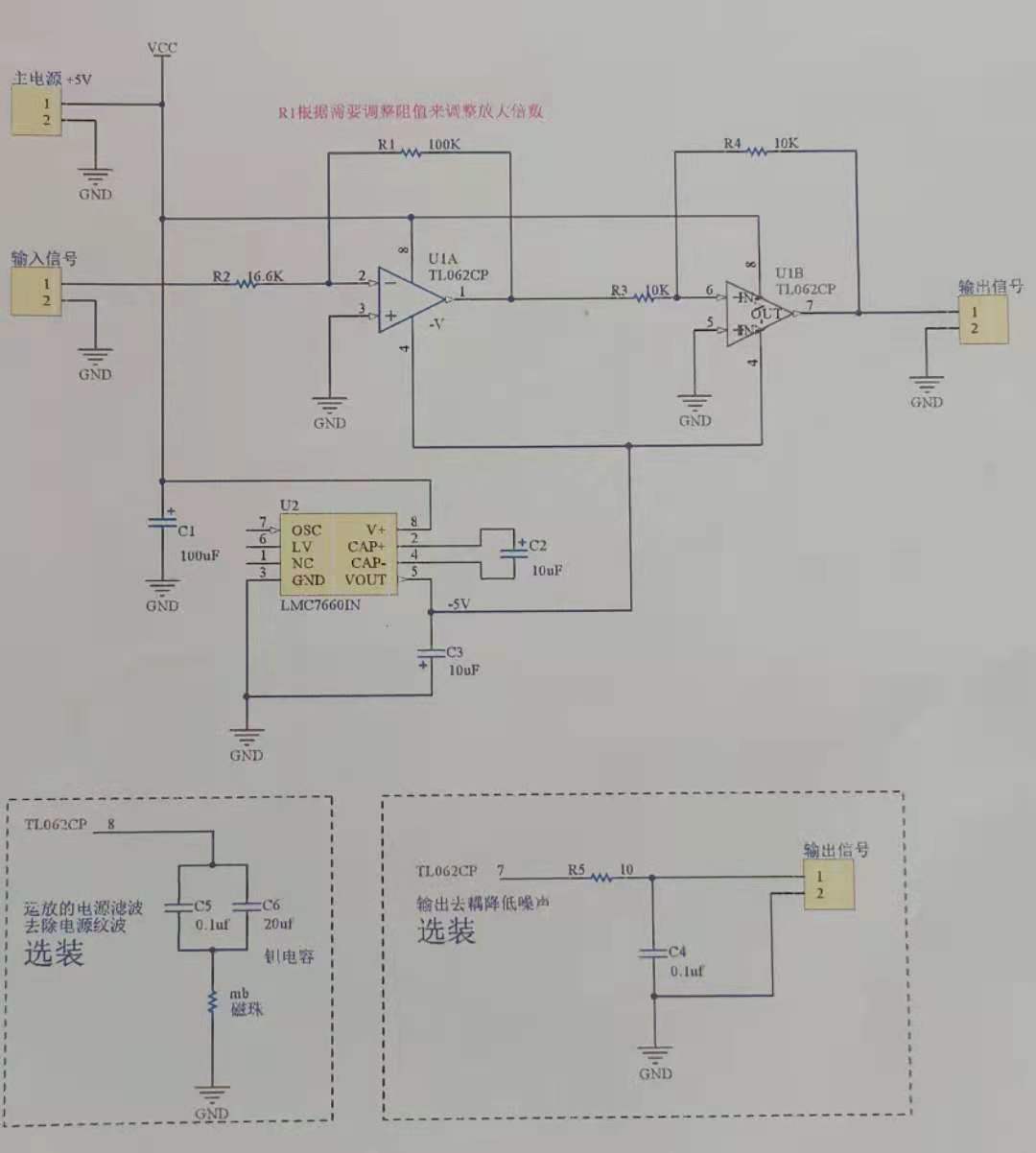

我現在都不知道你這電路放大了個什么信號?1KHz是個什么東東?PWM信號?方波信號?正弦波信號?
1,先檢查電源,正負電壓是不是正常的,首先這個要絕對保證

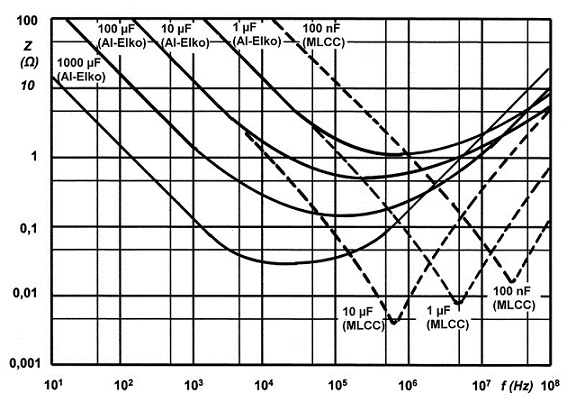

2,一定要在電源兩個引腳處并聯兩個104到地,一定要接近4腳和8腳,當然,也有人說這個沒有必要,但這很重要嗎?你來網上問問題本就會有很多答案,有對的,也有錯的.那么,焊上兩個電容大概是要1分鐘時間,試一下又有什么?沒用,那以后就知道這玩意沒什么大用處,有用,那么,以后就要焊上,但我到現在也還不知道你到底有沒有焊上去試一下
3,C4如果是焊上去了,先取下來4,先一級放大一級放大的測量,看一下問題出現在哪一級
5,先放大一個直流信號看一下,不要什么頻率的,就是單純的直流,看一下放大倍數對不對
6,對于這個問題,你說你的,我說我的,我提的建議,你也不給個反饋,那104倒有沒有焊?信號是什么信號?我問了好幾次,你的PCB電路和原理圖對不對得上?........無所謂了
|
|
