XDL603/XDL604系列是一款線圈一體型降壓DC/DC轉換器，它在小型封裝中集成了線圈和控制IC。通過在外部部件上增加輸入/輸出的陶瓷電容和設置輸出電壓的 電阻器 ，可創建高達500mA的電源 電路 。內部線圈簡化了電路，并使由于電路布線而引起的噪聲和其他操作問題最小化。

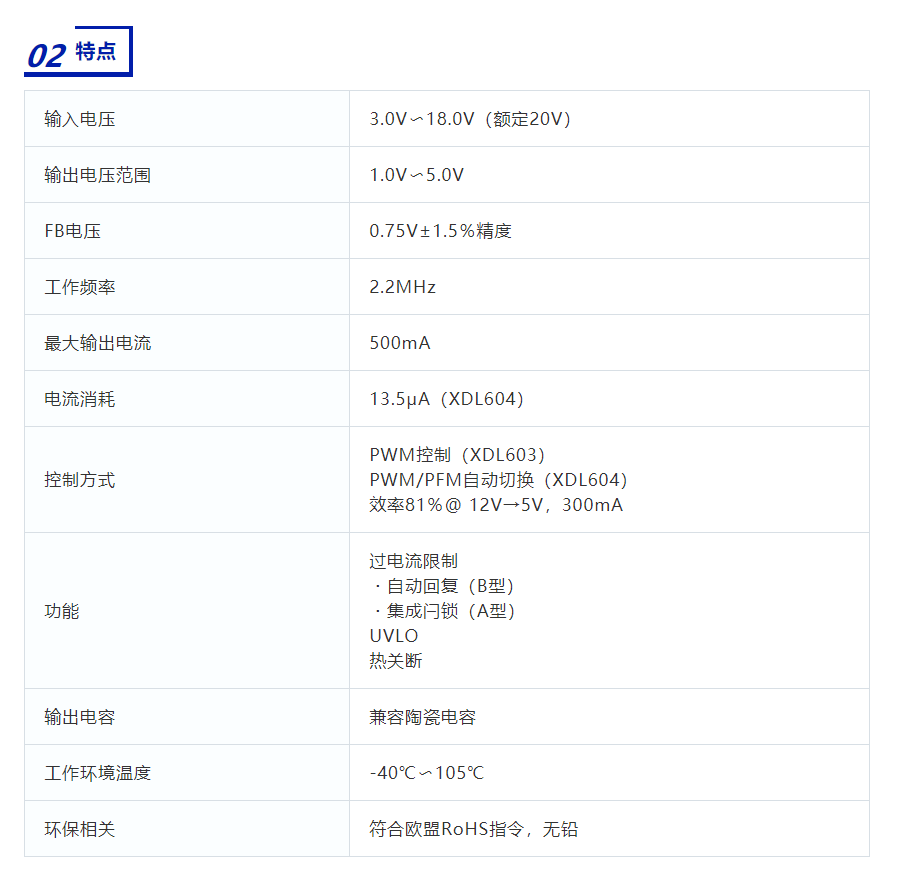

XDL603/XDL604系列具有3.0V〜18.0V的工作電壓范圍，可以高效支持500mA的輸出電流。在2.2MHz的工作頻率 上使用同步整流。使用外部電阻器可以將輸出電壓設置為1.0V至5.0V。
該系列產品具有固定的內部軟啟動時間1.0ms（TYP.)，此外可通過外部電阻器和電容來延長時間。可通過電源良好功能來監視輸出狀態。內置了過流 保護，短路保護和熱關機功能，即使發生短路也能確保安全運行。
XDL603/XDL604封裝采用可潤濕側面結構，在端子 的側面形成了圓角，可以目視檢查焊點。
|
-
