設計足浴器硬件電路遇到問題

ID:709761 · 發表于 2021-8-23 10:01

本帖最后由李冬于 2021-8-25 16:52 編輯

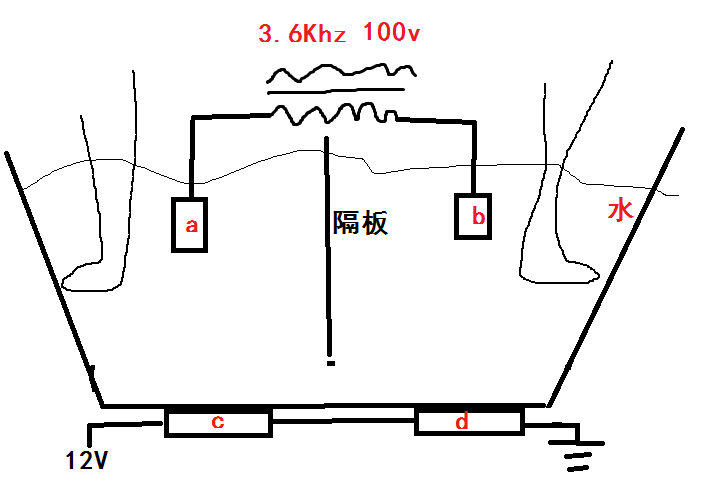

電療功能AB是兩個電極片走高頻電流， CD為兩個加熱器12V直流供電。中間隔板阻擋，防止高頻通過水現成回路，但問題是ACDB之間回形成回路，如何解決這個問題，CD之間不能加繼電器，電療和加熱同時打開，還是會形成回路，有什么好辦法解決嗎加熱用兩路隔離的DCDC模塊，好不好。

ID:161164 · 發表于 2021-8-23 11:13

ID:844772 · 發表于 2021-8-23 11:33

CD你用的應該是電加熱管吧？它里外不是絕緣的嗎？就是加熱的電阻絲包裹在不銹鋼外殼內，應該不會產生你說的回路。

ID:592807 · 發表于 2021-8-23 11:34

CD電極的GND別和AB電機的GND有關聯，如果都是大地GND的話妥妥的回路。

ID:213173 · 發表于 2021-8-23 16:32

如果AB與CD是電源隔離的就不會形成回路。除非加熱器CD不是絕緣的。

ID:709761 · 發表于 2021-8-23 17:21

wulin 發表于 2021-8-23 16:32
如果AB與CD是電源隔離的就不會形成回路。除非加熱器CD不是絕緣的。

CD 不絕緣

ID:96682 · 發表于 2021-8-24 08:17

用純凈水啥事沒有

ID:161164 · 發表于 2021-8-24 14:44

wc86110 發表于 2021-8-24 08:17
用純凈水啥事沒有

泡了腳啥水都不純了

ID:10947 · 發表于 2021-8-24 17:45

看你圖示，高頻是變壓器隔離的；
在C D上方，橫著加一塊絕緣隔板，相當于拉長AC BD之間的距離，不知道是否可行。

ID:491875 · 發表于 2021-8-25 07:27

要解決CD回路問題，只有將C/D中的一個或者2個進行絕緣處理！

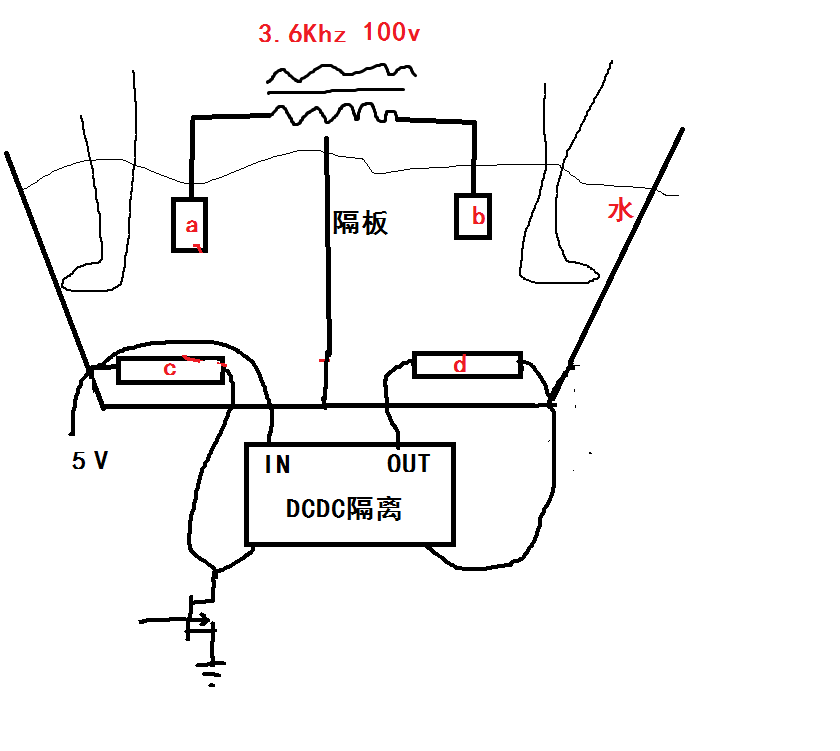

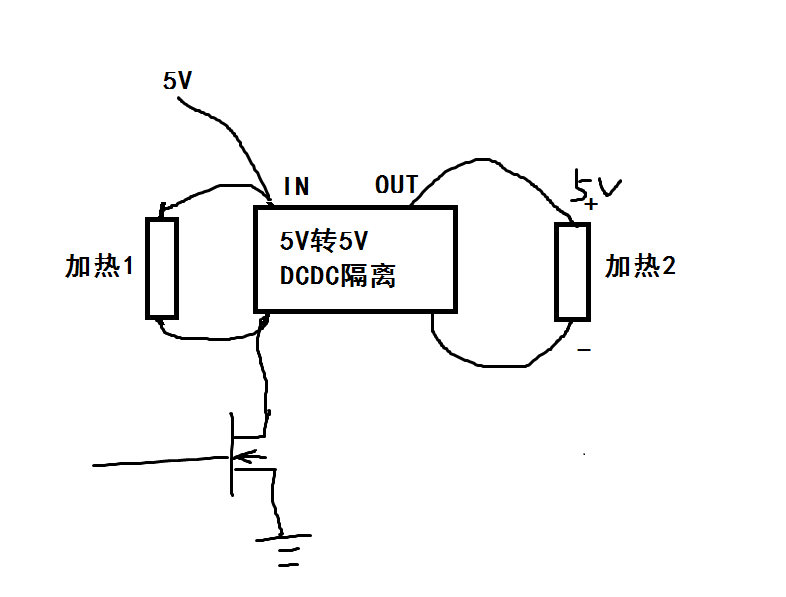

ID:709761 · 發表于 2021-8-25 16:53

不知道用這個方法，妥不妥。

ID:491875 · 發表于 2021-8-26 08:13

本帖最后由老愚童63 于 2021-8-26 08:19 編輯

李冬發表于 2021-8-25 16:53
不知道用這個方法，妥不妥。

確實，隔離輸出還是不行！如果C/D是導體，同樣會形成水-C-水-D-水回路。

ID:879348 · 發表于 2021-8-26 08:13

你CD不隔離什么辦法都不行

ID:709761 · 發表于 2021-8-26 10:49

老愚童63 發表于 2021-8-26 08:13
確實，隔離輸出還是不行！如果C/D是導體，同樣會形成水-C-水-D-水回路。

隔離電源在下面，不接觸水。所以水-C-斷開—D-水

ID:491875 · 發表于 2021-8-26 10:56

李冬發表于 2021-8-26 10:49
隔離電源在下面，不接觸水。所以水-C-斷開—D-水

C,D是否表面是導體？如果不是，隔離與否都不會形成回路，如果是導體，那么，隔離電源也會形成回路！因?yàn)榛芈肥峭ㄟ^C/D表面導體與水形成的，與電源無關

ID:709761 · 發表于 2021-8-26 10:58

老愚童63 發表于 2021-8-26 08:13
確實，隔離輸出還是不行！如果C/D是導體，同樣會形成水-C-水-D-水回路。

應該不回形成回路

ID:491875 · 發表于 2021-8-26 11:04

李冬發表于 2021-8-26 10:58
應該不回形成回路

這個中間水體已經完全隔離，沒問題

ID:691028 · 發表于 2021-8-26 11:13

由于加熱器外殼需要接地，所以你的加熱器需要和水做隔離處理。
