51單片機有源蜂鳴器不響求助困擾我好幾天了附源程序

ID:964197 · 發表于 2021-9-5 16:58

即將大二，有源蜂鳴器，用了三極管驅動，蜂鳴器一直不響，困擾我好幾天了，求助！！！！
程序：
#include <at89x52.h>

//#define KEY1 P3_2
//#define KEY2 P3_3
//#define LED1 P3_4
//#define LED2 P3_5
//#define BEEP P1_7

sbit KEY1=P3^2;
sbit KEY2=P3^3;
sbit LED1=P3^4;
sbit LED2=P3^5;
sbit BEEP=P1^7;

void delay_nus(unsigned int i);
void delay_nms(unsigned int n);

void main()
{  bit flag=0;
while(1)
{
   if((KEY1==0)||(KEY2==0))
      {
         delay_nms(5);
         if((KEY1==0)||(KEY2==0)){ flag=1; }
         else{ flag=0; }
      }
      else{ flag=0; }

      if(flag){LED1=0; LED2=0; BEEP=0;}
      else{LED1=1; LED2=1; BEEP=1;}
}
}

void delay_nus(unsigned int i)  //f=11.0592MHz,延時:i>=12 ,i的最小延時單12 us
{
  i=i/10;
  while(--i);
}

void delay_nms(unsigned int n)  //f=11.0592MHz,延時n ms
{
  n=n+1;
  while(--n)
delay_nus(900);       //延時 1ms,同時進行補償
}

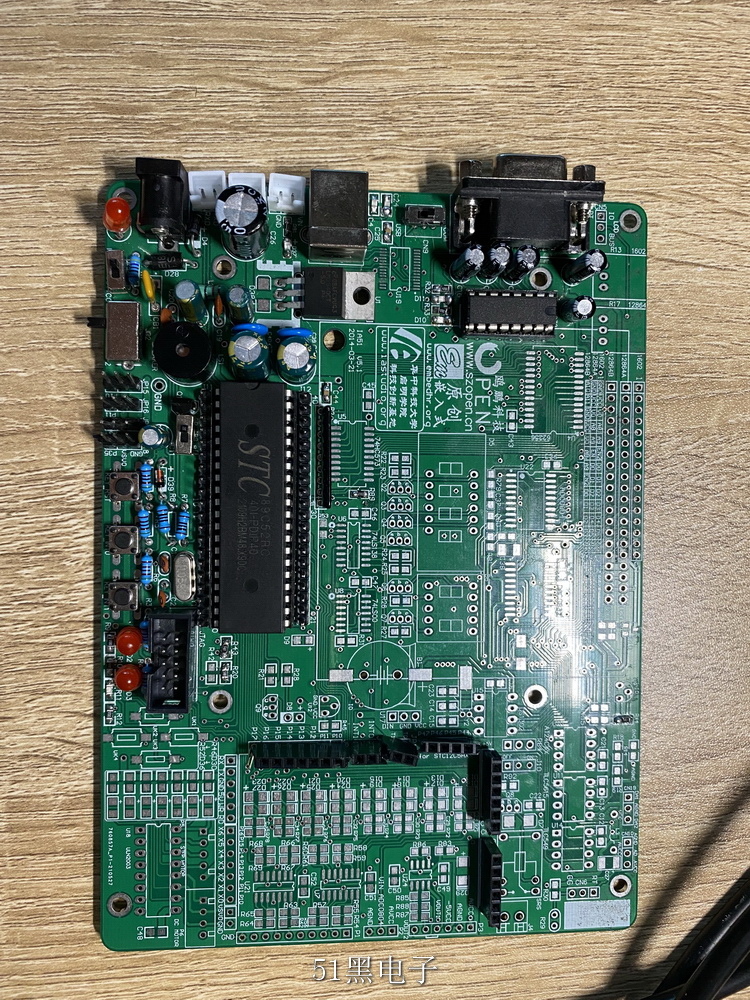

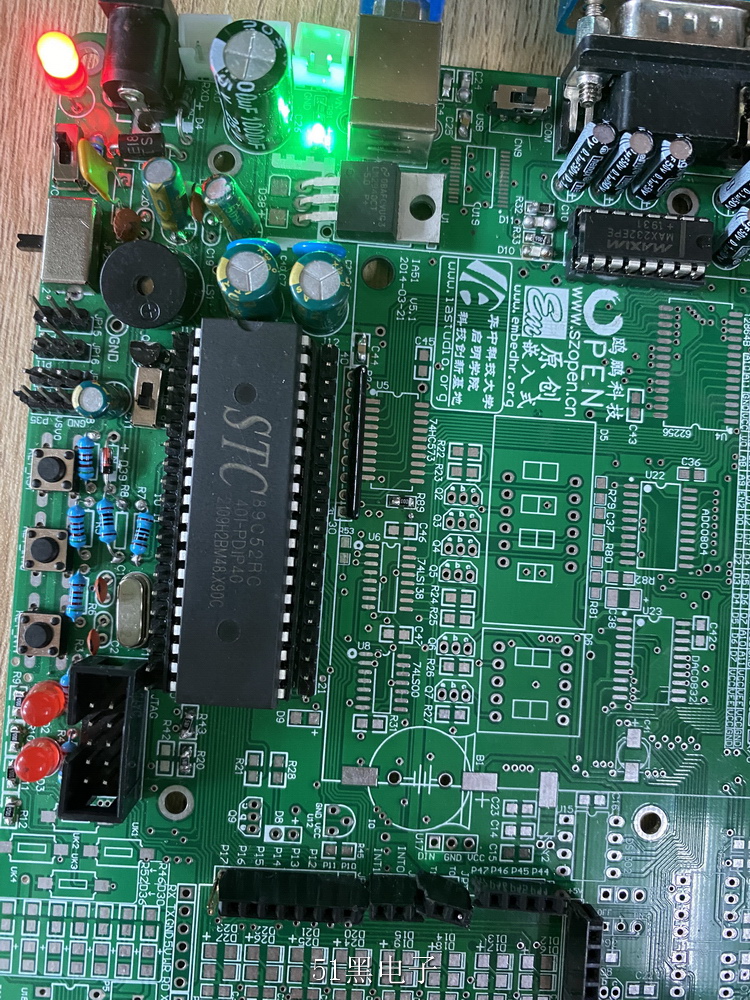

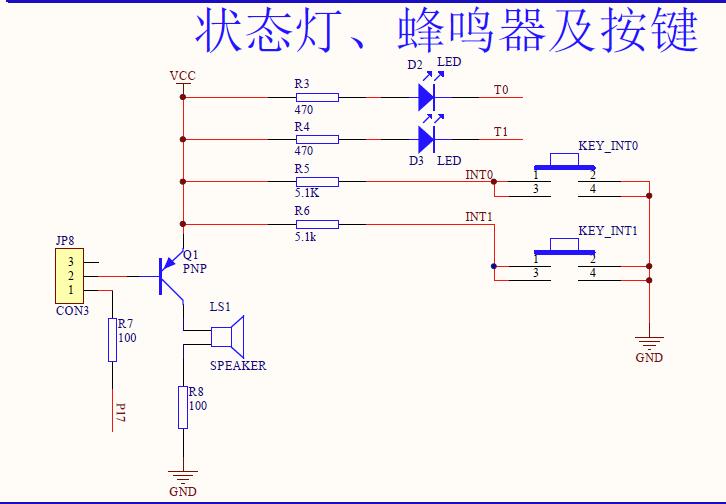

電路圖和板子：

ID:964197 · 發表于 2021-9-6 12:59

結語
重新焊了一下蜂鳴器，終于響了，最終原因是有源蜂鳴器正負極接反了，改過來后可以正常響了，說明I/O口和電路都是沒問題的。這是本人第一次在這個論壇發問題，感覺學習氛圍很好，感謝各位大佬的解答，我從中學到了許多今天開學第一天，終于解決了這個問題，很開心

，再次感謝各位！！！

ID:964197 · 發表于 2021-9-6 13:04

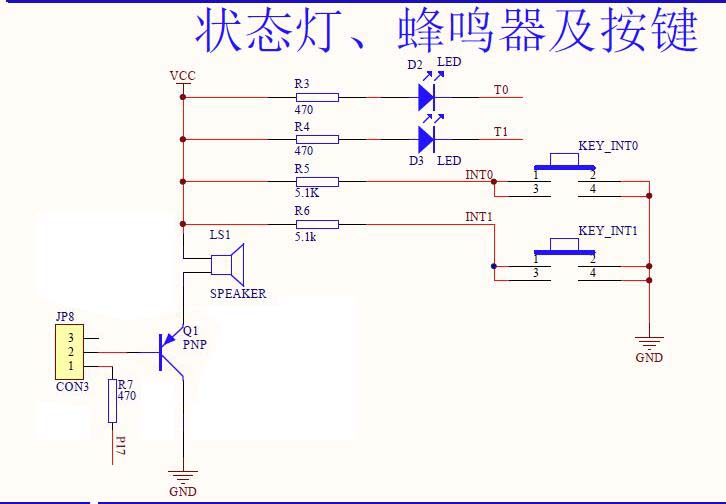

改正后：

ID:964197 · 發表于 2021-9-5 17:11

ID:964197 · 發表于 2021-9-5 17:15

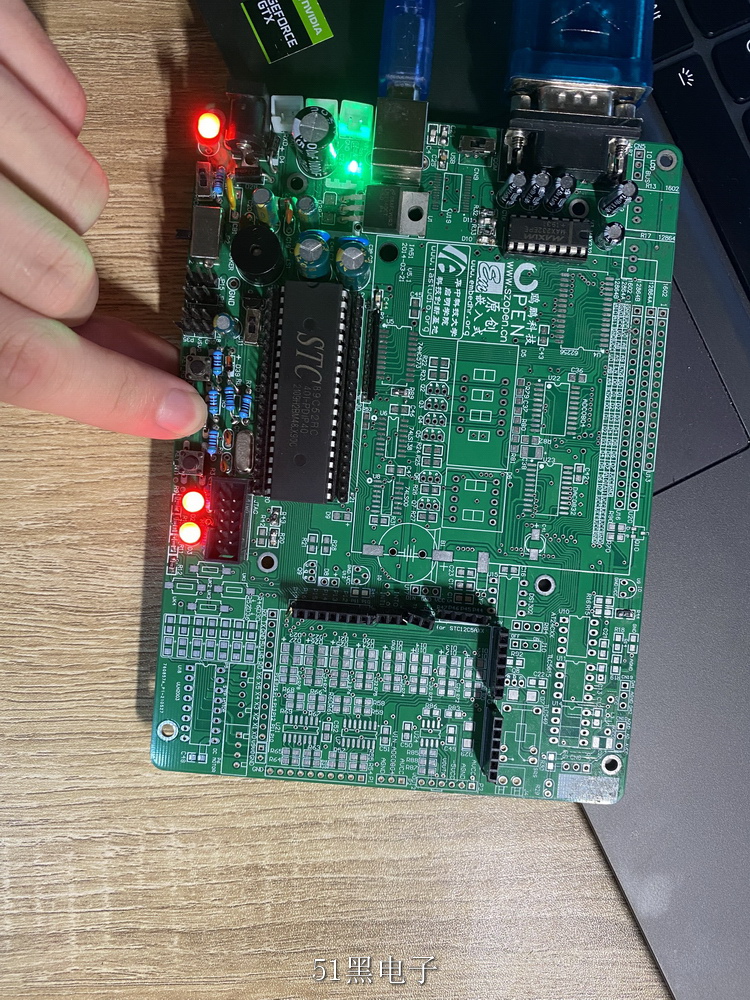

我一按鍵兩個LED燈都能亮，就是蜂鳴器不響

ID:624769 · 發表于 2021-9-5 17:30

JP8 的 2腳1腳連通的話， R7 如果那個100 是 100R 的話， VCC 出來，通過集電極，到基極，最高可以有 5V / 100R = 50mA 電流， IO口直接就能燒掉。蜂鳴器就絕對不會響了。

ID:964197 · 發表于 2021-9-5 17:34

188610329 發表于 2021-9-5 17:30
JP8 的 2腳1腳連通的話， R7 如果那個100 是 100R 的話， VCC 出來，通過集電極，到基極，最高可以有 5V / ...

那是不是要提高R7的阻值呀

ID:624769 · 發表于 2021-9-5 17:46

LittleBoss 發表于 2021-9-5 17:34
那是不是要提高R7的阻值呀

可能,這個IO已經燒掉了，你必須換一個腳了，電阻至少要 470R 以上，安全起見最好1K
最后，你這個電路很有問題，一般單片機上，三極管開關，都是控制GND，很少控制VCC, 而且多用NPN（能確保關斷）很少用PNP（可能會關不掉），

ID:160500 · 發表于 2021-9-5 18:12

斷開JP8，運行程序，用萬用表檢查IO口電壓，按鍵看是否變化

ID:964090 · 發表于 2021-9-5 18:19

拿表測下看下有沒有電平

ID:68468 · 發表于 2021-9-5 19:11

這個問題首先要區分是軟件還是硬件造成的，1、取出單片機芯片用一條導線直接短接P17到GND，看蜂鳴器是否能正常鳴響，如不能就是蜂鳴器壞或電阻R7R8壞了。2、插回單片機芯片，在程序中將P17與P35交換，即sbit LED2=P1^7;sbit BEEP=P3^5;重新編譯后下載到芯片中試機，如果蜂鳴器響而LED2不亮，說明P17口損壞了，如果蜂鳴器不響而LED2亮，說明P17沒壞。另外，按鍵要一直按著，否則時間太短，蜂鳴器響太短促也聽不出來。

ID:964197 · 發表于 2021-9-5 19:28

188610329 發表于 2021-9-5 17:46
可能,這個IO已經燒掉了，你必須換一個腳了，電阻至少要 470R 以上，安全起見最好1K
最后，你這個電路很 ...

我剛剛?cè)W(xué)了一下三極管，導通的時候發射極和基極的電壓最大不應該是0.7V，然后基極上的電流是7mA嗎？（不知道我的理解對不對）

ID:964197 · 發表于 2021-9-5 19:34

wysh_2004 發表于 2021-9-5 19:11
這個問題首先要區分是軟件還是硬件造成的，1、取出單片機芯片用一條導線直接短接P17到GND，看蜂鳴器是否能 ...

我用電池直接接過蜂鳴器，是可以響的，在程序里將P17與P35交換應該不可行吧，硬件已經決定P1^7和P3^5本來就是分別控制蜂鳴器和LED2的了

ID:964197 · 發表于 2021-9-5 19:42

按鍵只有LED1和LED2亮，蜂鳴器不響

ID:964197 · 發表于 2021-9-5 20:18

用萬用表測了R7 和 R8 的電阻都是100歐姆

ID:964197 · 發表于 2021-9-5 20:26

void main()
{ bit flag=0;
LED1=0; LED2=0; BEEP=0;
while(1)
{
}
}

復制代碼

主函數改成這樣后在單片機上運行，兩個LED燈均亮，用萬用表測得蜂鳴器兩端電壓是3.3V左右

ID:964197 · 發表于 2021-9-5 20:42

LittleBoss 發表于 2021-9-5 20:26
主函數改成這樣后在單片機上運行，兩個LED燈均亮，用萬用表測得蜂鳴器兩端電壓是3.3V左右

JP8接通，萬用表短接JP8測得基極電流為0，短接蜂鳴器測得電流為47mA

ID:417092 · 發表于 2021-9-5 20:47

蜂鳴器到底是有源還是無源

ID:964197 · 發表于 2021-9-5 20:55

LittleBoss 發表于 2021-9-5 20:26
主函數改成這樣后在單片機上運行，兩個LED燈均亮，用萬用表測得蜂鳴器兩端電壓是3.3V左右

測得基極和發射極間的電壓為0.7V，發射極和集電極的電壓為0

ID:964197 · 發表于 2021-9-5 20:55

ZMRGHY 發表于 2021-9-5 20:47
蜂鳴器到底是有源還是無源

是有源的呀

ID:624769 · 發表于 2021-9-5 21:01

LittleBoss 發表于 2021-9-5 20:26
主函數改成這樣后在單片機上運行，兩個LED燈均亮，用萬用表測得蜂鳴器兩端電壓是3.3V左右

主函數這樣，符合測試需要。
參考 15樓的圖，一般單片機驅動蜂鳴器都應該這個樣子。
確認一下 JP8 狀態是否閉合，
只要你是有源蜂鳴器，應該能響。

ID:964197 · 發表于 2021-9-5 21:11

本帖最后由 LittleBoss 于 2021-9-5 21:26 編輯

到目前為止總結一下，希望大佬分析出問題出在哪：
1.蜂鳴器電池直接接上正負極可以響
2.R7和R8均為100歐姆，正常
3.焊接沒問題，嚴格按照電路圖焊接的
4.當主函數改成
void main()
{
LED1=0; LED2=0; BEEP=0;
while(1);
}
JP8打到ON
控制燈亮起，蜂鳴器響時，燈亮蜂鳴器不響
用萬用電表測得以下數據
蜂鳴器兩端電壓是0V
三極管的發射極和基極的電壓是0.7V
三極管的發射極和集電極的電壓是0V
JP8的1和2間電壓為0V
用萬用表電流檔紅黑筆分別接JP8的2和1測得電0mA

如果還有什么需要測的就跟我說一下~

ID:964197 · 發表于 2021-9-5 21:17

本帖最后由 LittleBoss 于 2021-9-5 21:23 編輯

LittleBoss 發表于 2021-9-5 21:11
到目前為止總結一下，希望大佬分析出問題出在哪：
1.蜂鳴器電池直接接上正負極可以響
2.R7和R8均為100歐 ...

R7 R8兩端電壓分別1.3V 、0V

ID:624769 · 發表于 2021-9-5 21:28

LittleBoss 發表于 2021-9-5 21:11
到目前為止總結一下，希望大佬分析出問題出在哪：
1.蜂鳴器電池直接接上正負極可以響
2.R7和R8均為100歐 ...

你R7 為 100R 大多數單片機的IO，灌電流只能承受12MA 根本不可能把基極拉低到0。要么拉不低，要么燒IO.

ID:964197 · 發表于 2021-9-5 21:31

188610329 發表于 2021-9-5 21:28
你R7 為 100R 大多數單片機的IO，灌電流只能承受12MA 根本不可能把基極拉低到0。要么拉不低，要么燒IO.

我測了R7兩端電壓是1.3V，然后它的電流是13mA左右，現在我發現發射極與集電極間電壓、蜂鳴器兩端電壓、R8兩端電壓都是0V，感覺是這三個里面哪里出了問題

ID:964197 · 發表于 2021-9-5 21:39

188610329 發表于 2021-9-5 21:28
你R7 為 100R 大多數單片機的IO，灌電流只能承受12MA 根本不可能把基極拉低到0。要么拉不低，要么燒IO.

奇怪了。。。我用萬用電表電流檔紅黑表筆分別接基極和R7的靠近JP8的一端得到的電流值是0.3mA，和我用R7兩端電壓估算的1.3mA差了蠻遠的。。。。

ID:417092 · 發表于 2021-9-5 21:40

LittleBoss 發表于 2021-9-5 20:55
是有源的呀

把蜂鳴器從源極改到發射極。。。
去掉R8限流電阻。
R7換470歐，如果不響換成330歐，

ID:624769 · 發表于 2021-9-5 21:40

LittleBoss 發表于 2021-9-5 21:31
我測了R7兩端電壓是1.3V，然后它的電流是13mA左右，現在我發現發射極與集電極間電壓、蜂鳴器兩端電壓、R8 ...

你直接飛線，把接P17這個地方接到GND 即手動代替 P17 拉低，看看響不響。就知道了。

ID:964197 · 發表于 2021-9-5 21:40

188610329 發表于 2021-9-5 21:28
你R7 為 100R 大多數單片機的IO，灌電流只能承受12MA 根本不可能把基極拉低到0。要么拉不低，要么燒IO.

更正一下，是0.3mA和13mA差了蠻遠的

ID:624769 · 發表于 2021-9-5 21:56

LittleBoss 發表于 2021-9-5 21:40
更正一下，是0.3mA和13mA差了蠻遠的

你 0.3MA 蜂鳴器響了么？沒響的話，這電流毫無意義。

ID:417092 · 發表于 2021-9-5 21:57

188610329 發表于 2021-9-5 21:40
你直接飛線，把接P17這個地方接到GND 即手動代替 P17 拉低，看看響不響。就知道了。

PNP三極管，b極對地電阻小于以c極電阻時，三極管不會導通。。
PNP使用時，c極直接，接地。。。。

ID:624769 · 發表于 2021-9-5 22:03

ZMRGHY 發表于 2021-9-5 21:57
PNP三極管，b極對地電阻小于以c極電阻時，三極管不會導通。。
PNP使用時，c極直接，接地。。。。

我不知道你想說什么，他打算 P17 = 0，讓蜂鳴器響，我告訴他不會響，讓他把打算通過 P17 拉到 0 的地方手動接到 GND, 來代替 P17 = 0, 看看是不是會響，有什么問題么？

ID:417092 · 發表于 2021-9-5 22:20

188610329 發表于 2021-9-5 22:03
我不知道你想說什么，他打算 P17 = 0，讓蜂鳴器響，我告訴他不會響，讓他把打算通過 P17 拉到 0 的地方 ...

為什么，不直接說清原因呀

ID:624769 · 發表于 2021-9-5 22:32

ZMRGHY 發表于 2021-9-5 22:20
為什么，不直接說清原因呀

我前面很直接的說了一大堆原因了，你沒看到么？
還有熱心的15樓圖都貼出來了，我也讓他參考15樓的圖了，你沒看到？
他非要認死理，那么只能讓他最簡單的方法自己看到結果，然后再講其他道理了。

ID:624769 · 發表于 2021-9-5 22:47

ZMRGHY 發表于 2021-9-5 22:20
為什么，不直接說清原因呀

抱歉，可能刷新的問題，是 16樓帖的圖，貼圖的人還是你。其實我們倆和他傳遞的是一個信息。所以，你沒必要和我辯論。我在最開始 6樓就跟他說要三極管控制GND ，而不是控制 VCC 電阻要換到 470R, 你在16樓也貼了圖，他堅持不改，你有別的辦法么？

ID:417092 · 發表于 2021-9-5 22:57

188610329 發表于 2021-9-5 22:32
我前面很直接的說了一大堆原因了，你沒看到么？
還有熱心的15樓圖都貼出來了，我也讓他參考15樓的圖了 ...

抱歉，網絡問題。延時太多。只看到了。。。我的樓層上一層，你說讓他把基極接地。。。。
前面的真的沒看到

ID:964197 · 發表于 2021-9-5 23:01

我剛剛給我?guī)熜挚戳丝窗遄铀f(shuō)我的蜂鳴器接反了，他的板子蜂鳴器沒問題，我們用的是同一個電路，我打算重新接一下蜂鳴器試試

ID:964197 · 發表于 2021-9-5 23:15

明天去基地重新焊一下蜂鳴器試試

ID:417092 · 發表于 2021-9-5 23:53

LittleBoss 發表于 2021-9-5 23:15
明天去基地重新焊一下蜂鳴器試試

我在Proteus 仿真了一下。。仿真不出效果。。。。
需要知道，可以驅動蜂鳴器的最低電壓，和蜂鳴器自身電阻。。。
你可以，測量一下驅動蜂鳴器的最低電壓，和蜂鳴器自身電阻。
然后在Proteus 仿真了一下。。。
比自己計算電阻大小好用多了。。。。
使用Proteus 仿真可以，節省很少人工計算

ID:401564 · 發表于 2021-9-6 09:31

這是一個很簡單的問題,真的,經常動手的人,很快就能找到問題
1,先把單片機蜂鳴器的IO設定成強推挽輸出模式(數據手冊上有,自己設定)
2,不要三極管,直接把這個輸出IO連接到蜂鳴器,不用分正負,沒必要
3,不要任何按鍵什么的,直接給這個IO輸出一個1KHZ的方波,可以用定時器
4,蜂鳴器響了,電路和程序就對了,蜂鳴不響,硬件電路或者程序有問題
蜂鳴器會響的,聲音是小點而已,不分正負的

ID:428114 · 發表于 2021-9-6 10:38

有源蜂鳴器是有極性的。
不響，接反的可能性極大。

ID:950946 · 發表于 2021-9-6 11:00

按理說不應該，你拿儀表測一下io口。看是不是壞了
