EC11增量型脈沖數字電位器是如何工作的?

ID:451718 · 發表于 2021-9-10 16:14

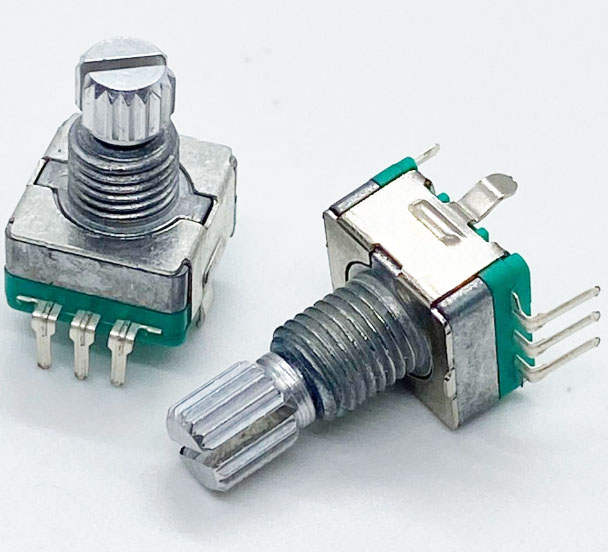

EC11旋轉編碼器帶按壓開關360度增量型脈沖數字電位器，這個旋鈕是如何通訊的啊？有沒有大佬用過的，請賜教�！　‰娐泛驮矶伎梢灾v一下。謝謝！

ID:951974 · 發表于 2021-9-10 16:14

sbit FSA = P3^7; //右旋
sbit FSB = P3^5; //左旋
uint8_t fsss=0;//按鈕狀態
//檢測
void EC11(void)
{
      if(FSA==1 && FSB==1) {//沒有旋轉
            fsss=0;
            return;
      } else if(FSA==0 && FSB==1 && fsss==0) {
            fsss='R'; //可能是右旋
      } else if(FSA==1 && FSB==0 && fsss==0) {
            fsss='L'; //可能是左旋
      } else if(FSA==0 && FSB==0 && fsss!=0xFF) {
            if(fsss=='L') {
                     //處理左旋
                     fsss = 0xFF;
            } else if(fsss=='R') {
                     //處理右旋
                     fsss = 0xFF;
            }
      }
}

ID:161164 · 發表于 2021-9-10 17:06

上時序圖
順時針轉：

逆時針轉：

詳情可參考我的貼子

ID:342954 · 發表于 2021-9-10 17:12

以一個腳為中斷時鐘，在中斷時，判斷另一個IO狀態，這時就知道時正反了

ID:450849 · 發表于 2021-9-10 17:18

論壇里很多驅動代碼，都寫的很多不錯，

ID:450849 · 發表于 2021-9-10 17:18

我這里也寫了一個http://www.zg4o1577.cn/bbs/dpj-181681-1.html

ID:401564 · 發表于 2021-9-10 18:22

它主要是通過判斷A和B相在轉動時的相位差
其實就是A和B哪個先C(公共端)短路,順時針是B先短路,然后是A短路,再到A和B同時短路,....
數據手冊看一下就知道了
論壇有代碼,可以是檢測哪個先出現低電平來判斷,或者是讀取兩個端口,得到一組數據
我是輪流讀取兩個端口數據來檢測的
