能用一種mos管電路代替24v輸入的繼電器控制氣缸么?

ID:958098 · 發表于 2021-9-11 19:28

路過的大神們，能用一種mos管電路代替24v輸入的繼電器控制氣缸么，有原理圖和器件規格最好了

ID:96682 · 發表于 2021-9-12 00:09

氣缸？空壓機么？還是...

ID:420836 · 發表于 2021-9-12 04:10

只要滿足輸出電流和電壓，就可以用MOSFET代替繼電器。但必須提供驅動電路來驅動 MOSFET。

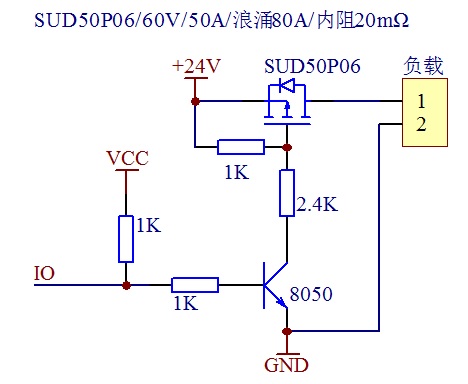

ID:213173 · 發表于 2021-9-12 07:50

如果是感性負載需要加接保護二極管

ID:958098 · 發表于 2021-9-12 14:46

wulin 發表于 2021-9-12 07:50
如果是感性負載需要加接保護二極管

謝謝大佬

ID:958098 · 發表于 2021-9-12 14:47

wc86110 發表于 2021-9-12 00:09
氣缸？空壓機么？還是...

就是氣壓缸啊

ID:958098 · 發表于 2021-9-12 19:19

wulin 發表于 2021-9-12 07:50
如果是感性負載需要加接保護二極管

大佬 io口為啥要接一個VCC 啊直接io口輸出高低電平就行了唄
還有....那個三極管貼片是不是好一點啊什么規格最好呢....
謝謝大神

ID:96682 · 發表于 2021-9-12 19:39

CAREERCHE 發表于 2021-9-12 14:47
就是氣壓缸啊

充氧的氣泵？簡單粗暴的做法兩個鱷魚夾搞掂

ID:883242 · 發表于 2021-9-12 23:02

24v輸入的繼電器？那么輸出，也就是觸點端接什么？

ID:81196 · 發表于 2021-9-13 11:34

用MOS管代替繼電器的話，一定得注意反向電動勢和內阻，耐壓。內阻太大，會造成壓降很大。耐壓小或反向電動勢超過了MOS的耐壓上限值，都會損壞MOS。

ID:965837 · 發表于 2021-9-13 16:50

CAREERCHE 發表于 2021-9-12 19:19
大佬 io口為啥要接一個VCC 啊直接io口輸出高低電平就行了唄
還有....那個三極管貼片是不是好一點啊什 ...

上拉電阻到VCC是在系統啟動、復位、失效時有個確定的狀態

ID:958098 · 發表于 2021-9-13 17:34

Hephaestus 發表于 2021-9-12 23:02
24v輸入的繼電器？那么輸出，也就是觸點端接什么？

氣缸啊

ID:883242 · 發表于 2021-9-13 18:07

CAREERCHE 發表于 2021-9-13 17:34
氣缸啊

什么氣缸？24VDC還是220VAC？不要以為你手里的氣缸就是全天下的氣缸了。

ID:960157 · 發表于 2021-9-14 15:46

CAREERCHE 發表于 2021-9-12 19:19
大佬 io口為啥要接一個VCC 啊直接io口輸出高低電平就行了唄
還有....那個三極管貼片是不是好一點啊什 ...

增加單片機的輸出驅動能力，一般I/O輸出弱，吸入強。

ID:94031 · 發表于 2021-9-14 16:36

用固態繼電器實現很簡單，還好維修。

ID:739610 · 發表于 2021-9-14 22:00

氣缸不是由電磁閥控制么？電磁閥線圈24V的4W 最多10W 注意反向電勢一般的管子都能勝任
