STM32的IO口為啥都是亂的，不像51一樣8個IO口順序連著

ID:188940 · 發表于 2021-9-12 09:17

在TB買的為STM32F103C8T6最小系統板，發現IO口的順序是亂的，我想接一個12864和矩陣鍵盤，不曉得咋個搞·····

ID:702863 · 發表于 2021-9-12 15:48

便于內部布線，同組不同IO口功能復用可能采用不同總線時鐘

ID:954686 · 發表于 2021-9-12 17:07

你會遇到問題，12864屏 51單片機發送是整個端口8位一起發，轉到STM32 之后，要把8位數據，再轉換到不連續標號的IO口上

ID:954686 · 發表于 2021-9-12 17:13

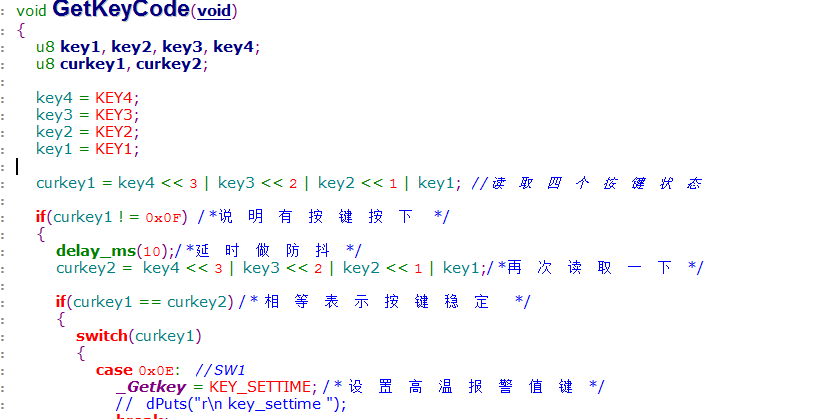

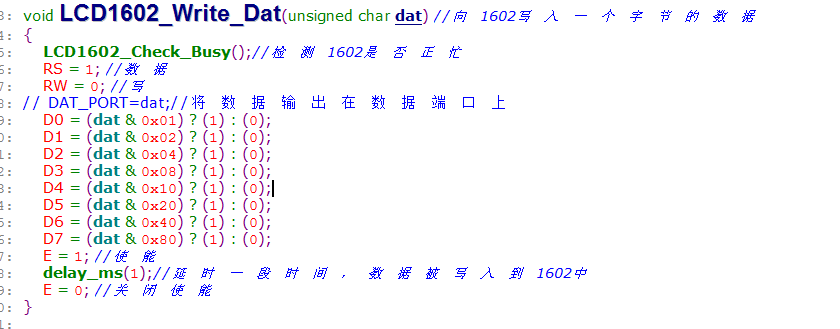

可以參考一下

ID:188940 · 發表于 2021-9-12 20:50

29417765 發表于 2021-9-12 17:07
你會遇到問題，12864屏 51單片機發送是整個端口8位一起發，轉到STM32 之后，要把8位數據，再轉換到不連續標 ...

我是發現32上A0-A7是連續的可以用來接LCD12864 我看到12864的手冊上沒有接上拉電阻，看到其他網上的有些又接了上拉電阻，弄得我頭大，還有矩陣鍵盤的話，我在網上看到有不用連續端口的資料，不知道能不能行。主要是自己畫PCB板，所以要先弄清楚·······

ID:592807 · 發表于 2021-9-13 08:56

Coolguyisme 發表于 2021-9-12 20:50
我是發現32上A0-A7是連續的可以用來接LCD12864 我看到12864的手冊上沒有接上拉電阻，看到其他網上的有些 ...

51被稱為入門級單片機不是沒道理的，你要用STM32就要跳出入門級別，進階一下。
LCD12864和按鍵矩陣我都弄過。
LCD12864的控制IO會被加上拉電阻的我只在51開發板上見過，STM32控制的一般不加除非LCD的控制電壓是5V
按鍵矩陣也不一定需要連續，一個個IO口讀取電平就行了。

ID:188940 · 發表于 2021-9-13 11:50

黃youhui 發表于 2021-9-13 08:56
51被稱為入門級單片機不是沒道理的，你要用STM32就要跳出入門級別，進階一下。
LCD12864和按鍵矩陣我都 ...

矩陣一個個讀引腳，就是有點廢程序···

ID:592807 · 發表于 2021-9-13 13:36

Coolguyisme 發表于 2021-9-13 11:50
矩陣一個個讀引腳，就是有點廢程序···

年輕人看開點，IO口連續這種事情，想想就好了，你要想真正做項目時，A1 A3 A5可能被復用成SPI A6 A9 可能被復用成串口，你可能搜遍所有IO都找不到4個連續的單獨IO，你要怎么控制LCD，怎么操作按鍵矩陣，在STM32里面用8080協議控制LCD時 D0 - D7 RST W/R A0引腳使用全獨立的IO，一個個控制的例程有很多。

ID:624769 · 發表于 2021-9-13 16:48

亂，是你站在你的應用立場上覺得亂，
就算按照 0-7 排列，如果你接數碼管，又會覺得亂了…… 所以，無論如何調整引腳位置，都會有人覺得亂。眾口難調。既然如此，生產商自然按照自己最方便的方式，來排列引腳，畢竟在那么小的封裝里面調整腳位是一件很增加成本的事情。而拿到IC之后，用戶一定會做自己的板子吧？在線路板上調整腳位要簡單省事的多，而且都能按自己的喜好來調整腳位，而且……，最最關鍵一點是，電路板上調整腳位，成本是不變的。

ID:47286 · 發表于 2021-9-13 17:00

你畫板的時候用連續管腳不行么

ID:587810 · 發表于 2021-9-13 18:09

GPIOA或者GPIOB都可以啊，看你怎么配置輸出引腳

ID:188940 · 發表于 2021-9-13 18:52

自己再慢慢研究研究
