求助DS1302 burst模式讀取錯誤

ID:965600 · 發表于 2021-9-12 11:21

用字節讀取模式可以正常讀取，burst模式能寫，但是讀出來是亂碼。

一下是代碼，哪位學長有空幫忙看下。

/*********************************************************************
VyoMeng 51單片機實習訓練
**********************************************************************
程序名稱：DS1302 Burst模式讀寫
程序版本：V1.0
作者: VyoMeng
編寫時間：2021年09月11日
硬件支持：
接口說明:
修改日志：
N0.1:
**********************************************************************/
/*
**********************************************************************
* 頭文件包含/SFR定義
**********************************************************************
*/
#include<reg52.h>
/*
**********************************************************************
* 本地數據類型/宏定義
**********************************************************************
*/
typedef signed char int8; //8位有符號字符型
typedef signed int int16; //16位有符號整型
typedef signed long int32; //32位有符號長整型
typedef unsigned char uint8; //8位無符號字符型
typedef unsigned int uint16; //16位無符號整型
typedef unsigned long uint32; //32位無符號長整型
/*
**********************************************************************
* 單片機IO口位定義
**********************************************************************
*/
sbit DS1302_CE = P2^3; //定義DS1302芯片CE引腳使能引腳
sbit DS1302_IO = P2^4; //定義DS1302芯片IO引腳數據讀寫引腳
sbit DS1302_SCLK = P2^5; //定義DS1302芯片SCLK引腳鎖存引腳
sbit DX = P2^1; //定義數碼管顯示內容
sbit WX = P2^2; //定義數碼管顯示位置
/*
**********************************************************************
* 本地全局變量/數組定義
**********************************************************************
*/
uint8 code zifu[20]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e,0x89,0x7f,0xbf,0xc8}; //數碼管所有顯示情況加入數組
uint8 Time_Set[7] = {0x00,0x01,0x02,0x03,0x04,0x05,0x21}; //設置初始時間 2021年9月8日23點59分50秒周3
uint8 tm[8]; //定義數組放讀取出的時間數據
/*
**********************************************************************
* 函數原型聲明
**********************************************************************
*/
void DS1302Init();
void delay(uint16 x_ms); //延遲 x_ms*1 毫秒
void xiaoying();
void DS1302ByteWrite(uint8 dat);
uint8 DS1302ByteRead();
void DS1302TimeWrite();
void DS1302TimeRead(uint8 *time);
/*********************************************************************
*函數名稱：main
*函數功能：主函數
*函數調用：
*參數列表：無
*返回值：無
*結果：
*備注：
*********************************************************************/
void main()
{
DS1302Init(); //初始化DS1302芯片
while(1)
{
DS1302TimeRead(tm);
//////////////////// 數碼管第1位
DX=0; //顯示內容清空
WX=0; //顯示位置清空
P0=0X01; //顯示位置在數碼管第1位
WX=1; //給高電平
WX=0; //給低電平電平下衍將顯示位置寫入數碼管位置顯示鎖存器
DX=0; //顯示內容清空
WX=0; //顯示位置清空
P0=zifu[tm[3] >> 4]; //寫入數字
DX=1; //給高電平
DX=0; //給低電平電平下衍將顯示內容寫入數碼管內容顯示鎖存器
xiaoying(); //數碼管消影
//////////////////// 數碼管第2位
DX=0; //顯示內容清空
WX=0; //顯示位置清空
P0=0X02; //顯示位置在數碼管第2位
WX=1; //給高電平
WX=0; //給低電平電平下衍將顯示位置寫入數碼管位置顯示鎖存器
DX=0; //顯示內容清空
WX=0; //顯示位置清空
P0=zifu[tm[3] & 0x0F]; //寫入數字
DX=1; //給高電平
DX=0; //給低電平電平下衍將顯示內容寫入數碼管內容顯示鎖存器
xiaoying(); //數碼管消影
//////////////////// 數碼管第3位
DX=0; //顯示內容清空
WX=0; //顯示位置清空
P0=0X04; //顯示位置在數碼管第3位
WX=1; //給高電平
WX=0; //給低電平電平下衍將顯示位置寫入數碼管位置顯示鎖存器
DX=0; //顯示內容清空
WX=0; //顯示位置清空
P0=zifu[tm[4] >> 4]; //寫入數字
DX=1; //給高電平
DX=0; //給低電平電平下衍將顯示內容寫入數碼管內容顯示鎖存器
xiaoying(); //數碼管消影
//////////////////// 數碼管第4位
DX=0; //顯示內容清空
WX=0; //顯示位置清空
P0=0X08; //顯示位置在數碼管第4位
WX=1; //給高電平
WX=0; //給低電平電平下衍將顯示位置寫入數碼管位置顯示鎖存器
DX=0; //顯示內容清空
WX=0; //顯示位置清空
P0=zifu[tm[4] & 0x0F]; //寫入數字
DX=1; //給高電平
DX=0; //給低電平電平下衍將顯示內容寫入數碼管內容顯示鎖存器
xiaoying(); //數碼管消影
//////////////////// 數碼管第5位
DX=0; //顯示內容清空
WX=0; //顯示位置清空
P0=0X10; //顯示位置在數碼管第5位
WX=1; //給高電平
WX=0; //給低電平電平下衍將顯示位置寫入數碼管位置顯示鎖存器
DX=0; //顯示內容清空
WX=0; //顯示位置清空
P0=zifu[tm[5] >> 4]; //寫入數字
DX=1; //給高電平
DX=0; //給低電平電平下衍將顯示內容寫入數碼管內容顯示鎖存器
xiaoying(); //數碼管消影
//////////////////// 數碼管第6位
DX=0; //顯示內容清空
WX=0; //顯示位置清空
P0=0X20; //顯示位置在數碼管第6位
WX=1; //給高電平
WX=0; //給低電平電平下衍將顯示位置寫入數碼管位置顯示鎖存器
DX=0; //顯示內容清空
WX=0; //顯示位置清空
P0=zifu[tm[5] & 0x0F]; //寫入數字
DX=1; //給高電平
DX=0; //給低電平電平下衍將顯示內容寫入數碼管內容顯示鎖存器
xiaoying(); //數碼管消影
//////////////////// 數碼管第7位
DX=0; //顯示內容清空
WX=0; //顯示位置清空
P0=0X40; //顯示位置在數碼管第7位
WX=1; //給高電平
WX=0; //給低電平電平下衍將顯示位置寫入數碼管位置顯示鎖存器
DX=0; //顯示內容清空
WX=0; //顯示位置清空
P0=zifu[tm[6] >> 4]; //寫入數字
DX=1; //給高電平
DX=0; //給低電平電平下衍將顯示內容寫入數碼管內容顯示鎖存器
xiaoying(); //數碼管消影
//////////////////// 數碼管第8位
DX=0; //顯示內容清空
WX=0; //顯示位置清空
P0=0X80; //顯示位置在數碼管第8位
WX=1; //給高電平
WX=0; //給低電平電平下衍將顯示位置寫入數碼管位置顯示鎖存器
DX=0; //顯示內容清空
WX=0; //顯示位置清空
P0=zifu[tm[6] & 0x0F]; //寫入數字
DX=1; //給高電平
DX=0; //給低電平電平下衍將顯示內容寫入數碼管內容顯示鎖存器
xiaoying(); //數碼管消影
}
}
/*********************************************************************
*函數名稱：DS1302Init
*函數功能：初始化DS1302芯片
*函數調用：DS1302Init();
*參數列表：
*返回值：無
*結果：
*備注：初始化DS1302
*********************************************************************/
void DS1302Init()
{
uint8 state;
DS1302TimeRead(tm); //讀取時間數據
state = tm[0]; //讀取秒位
state = state >> 7; //數據右移7位,將CH值移到右邊最低位
if (state == 0x01) //如果CH值=1,說明時鐘停止了,需要進行初始化
{
DS1302_CE = 1; //打開DS1302使能引腳
DS1302ByteWrite(0x8E); //操作寫保護位
DS1302ByteWrite(0x00); //關閉寫保護
DS1302_CE = 0; //關閉DS1302使能引腳
DS1302TimeWrite(); //寫入初始時間
DS1302_CE = 1; //打開DS1302使能引腳
DS1302ByteWrite(0x8E); //操作寫保護位
DS1302ByteWrite(0x80); //打開寫保護
DS1302_CE = 0; //關閉DS1302使能引腳
}
}
/*********************************************************************
*函數名稱：DS1302ByteWrite
*函數功能：寫入一個字節數據
*函數調用：DS1302ByteWrite(uint8 dat);
*參數列表：dat
*返回值：無
*結果：
*備注：dat為時間日期的數據
*********************************************************************/
void DS1302ByteWrite(uint8 dat)
{
uint8 i;
// DS1302_SCLK = 0; //拉低鎖存器電平準備寫入數據
for(i=0;i<8;i++) //循環8次寫入8組數據
{
DS1302_IO = dat & 0x01; //DS1302寫入數據是從最低位開始寫,所以先取最低為數值
dat = dat >> 1; //取完最低位后將dat右移1位,將原來第2位數移到最低位
DS1302_SCLK = 1; //拉高鎖存器電平產生上升沿,寫入數據
DS1302_SCLK = 0; //拉高鎖存器電平產生上升沿,寫入數據
}
DS1302_IO =1;
}
/*********************************************************************
*函數名稱：DS1302ByteRead
*函數功能：讀取一個字節數據
*函數調用：DS1302ByteRead();
*參數列表：無
*返回值：dat
*結果：返回讀取到的時間數據
*備注：
*********************************************************************/
uint8 DS1302ByteRead()
{
uint8 i;
uint8 dat=0; //先給dat賦值 0X00 即 0000 0000
// DS1302_SCLK=0; //拉低鎖存器電平準備寫入數據
for(i=0;i<8;i++) //循環8次讀取8組數據
{
if (DS1302_IO == 0) //判斷IO口數據是否為0
{
dat = dat << 1; //如果IO口為0,dat左移1位,左移最低位默認補0
}
else
{
dat = dat << 1; //如果IO口不為0,dat左移1位,最低位先補個0
dat = dat | 0x01; //最低位或上0x01,最低位變成1
}
DS1302_SCLK = 1; //拉高鎖存器電平產生上升沿,讀入數據
DS1302_SCLK = 0; //拉高鎖存器電平產生上升沿,讀入數據
}
return dat; //返回讀取到的時間數據數組
}
/*********************************************************************
*函數名稱：DS1302TimeWrite
*函數功能：讀取一個字節數據
*函數調用：DS1302TimeWrite();
*參數列表：
*返回值：無
*結果：
*備注：
*********************************************************************/
void DS1302TimeWrite()
{
uint8 i;
DS1302_CE = 1; //打開DS1302使能引腳
DS1302ByteWrite(0xBE); //開啟burst寫入模式,0XBE為burst寫入地址
for(i=0;i<7;i++) //循環7次,將 [年月日時分秒周] 七個字節寫入
{
DS1302ByteWrite(Time_Set[i]); //從Time_Set數組里提取數值寫入
}
DS1302ByteWrite(0x00); //burst模式一次要讀寫8個字節,實際日期總共7個字節,所以最后補充一個無意義的0x00字節
DS1302_CE = 0; //關閉DS1302使能引腳
}
/*********************************************************************
*函數名稱：DS1302TimeRead
*函數功能：讀取一個字節數據
*函數調用：DS1302TimeRead(uint8 *time);
*參數列表：time
*返回值：無
*結果：
*備注：
*********************************************************************/
void DS1302TimeRead(uint8 *time)
{
uint8 i;
DS1302_CE = 1; //打開DS1302使能引腳
DS1302ByteWrite(0xBF); //開啟burst讀取模式,0XBF為burst讀取地址
for (i=0;i<7;i++) //burst模式一次要讀寫8個字節,實際日期總共7個字節,所以最后一個無意義
{
time[i]=DS1302ByteRead(); //循環8次,將 [年月日時分秒周] 7個字節及保護字節讀取出來
}
delay(3);
DS1302_CE = 0; //關閉DS1302使能引腳
}
/*********************************************************************
*函數名稱：delay
*函數功能：延時函數
*函數調用：delay(uint16 x_ms);
*參數列表：x_ms
*返回值：無
*結果：延遲時間=1* x_ms（毫秒）
*備注：
*********************************************************************/
void delay(uint16 x_ms) //延遲 x_ms*1 毫秒
{
uint16 i,j;
for(i=x_ms;i>0;i--)
for(j=114;j>0;j--);
}
/*********************************************************************
*函數名稱：xiaoying
*函數功能：數碼管掃描延遲及消影函數
*函數調用：xiaoying();
*參數列表：無
*返回值：無
*結果：數碼管掃描延遲及消影
*備注：
*********************************************************************/
void xiaoying()
{
delay(3); //數碼管掃描延遲時間毫秒
DX=0; //顯示內容清空
WX=0; //顯示位置清空
P0=0X00; //選擇顯示位置
WX=1; //給高電平
WX=0; //給低電平電平下衍將顯示位置寫入數碼管位置顯示鎖存器
}

復制代碼

ID:624769 · 發表于 2021-9-12 17:05

用Burst 讀取，有兩個比較重要的注意點。
1，發送 0xBF 或者 0xff 前，在拉高 CE 之后， CLK 動作之前，先拉低數據傳授口 IO = 0（如果每次讀到錯誤值都一樣，就是這個問題）; 然后再開始發送， 0xBF 或者 0xFF.
2, 條件如果允許，數據串口IO 上拉10K電阻到 VCC , 然后選擇模式為開漏，如果硬件上改造比較難，那么在Burst 讀取時，確保，每次 CLK = 0 之后，等待時間 0.5us 之后再去讀 IO 的值(沒有上拉電阻這點很重要，如果你每次讀到的錯誤值沒有規律，就是這個問題。)，讀完一個字節之后，等待 2us 之后再繼續讀下一個字節（這個你用C語言寫代碼的話到基本不用特別考慮，肯定會超過2us）。

ID:965600 · 發表于 2021-9-12 18:39

188610329 發表于 2021-9-12 17:05
用Burst 讀取，有兩個比較重要的注意點。
1，發送 0xBF 或者 0xff 前，在拉高 CE 之后， CLK 動作之 ...

拉低了IO口電平,顯示還是這樣
CE,IO,SCLK三個引腳都加了10k上拉電阻,我之前加的是4.7K的

void DS1302TimeRead(uint8 *time)
{
uint8 i;
DS1302_CE = 1; //打開DS1302使能引腳
DS1302_IO = 0;
DS1302ByteWrite(0xBF); //開啟burst讀取模式,0XBF為burst讀取地址
for (i=0;i<7;i++) //burst模式一次要讀寫8個字節,實際日期總共7個字節,所以最后一個無意義
{
time[i]=DS1302ByteRead(); //循環8次,將 [年月日時分秒周] 7個字節及保護字節讀取出來
}
delay(3);
DS1302_CE = 0; //關閉DS1302使能引腳
}

復制代碼

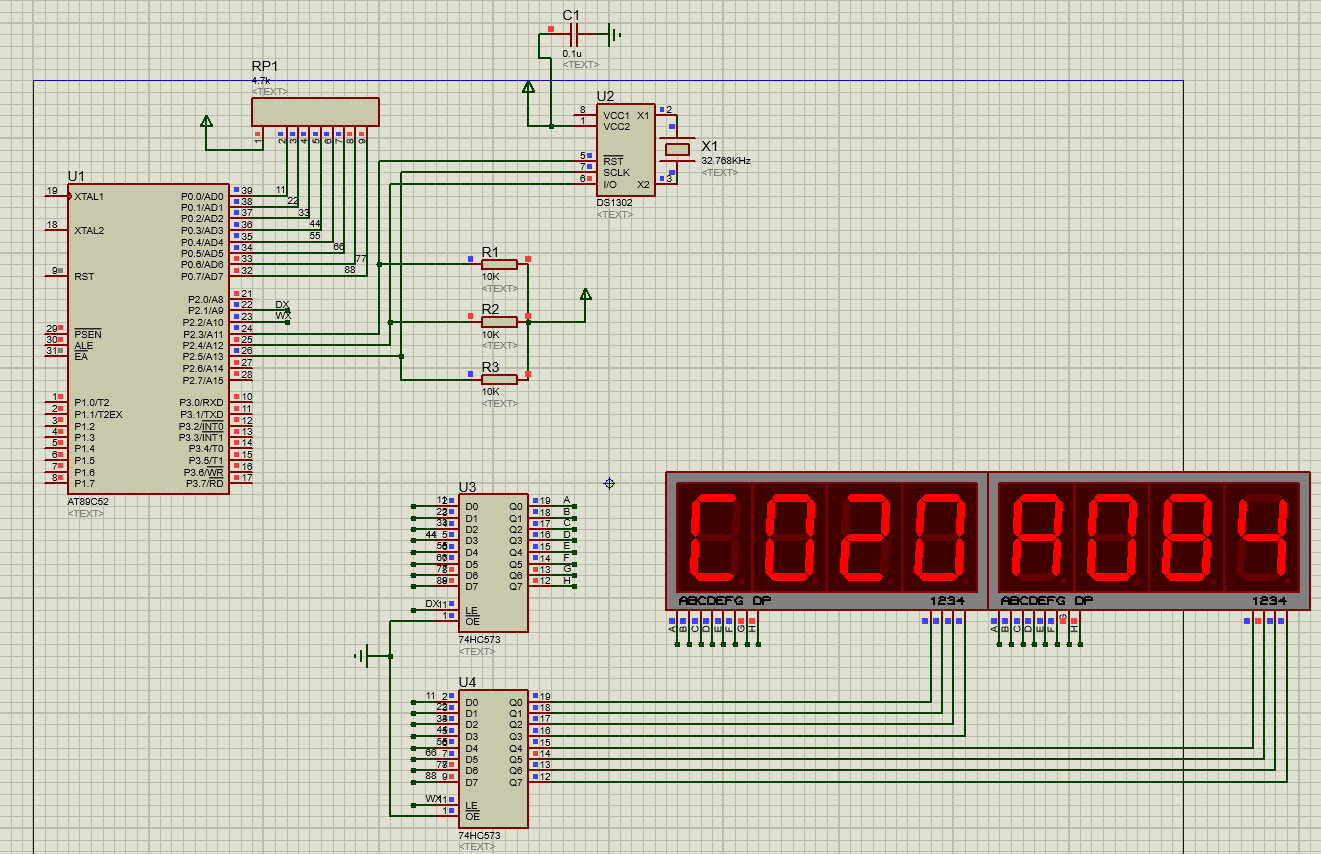

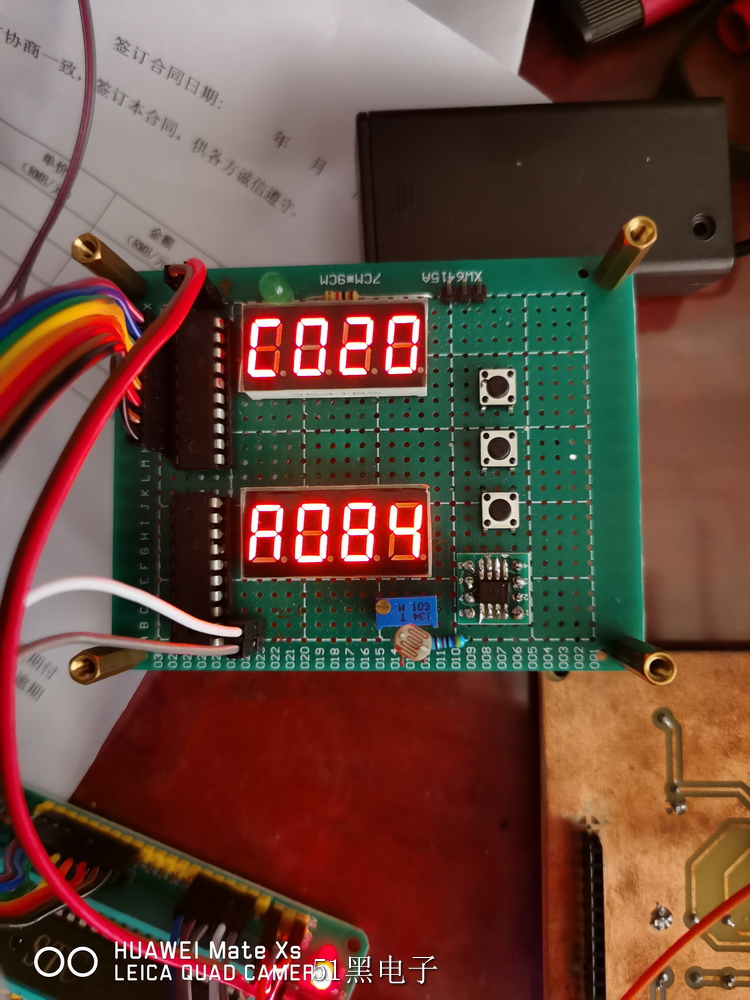

顯示結果和仿真結果一樣

ID:624769 · 發表于 2021-9-12 22:16

uint8 DS1302ByteRead()
{
      uint8 i;
      uint8 dat=0;                               //先給dat賦值 0X00 即 0000 0000
//       DS1302_SCLK=0;                               //拉低鎖存器電平準備寫入數據
      for(i=0;i<8;i++)                      //循環8次讀取8組數據
      {
            if (DS1302_IO == 0)       //判斷IO口數據是否為0
            {
                     dat = dat << 1;                                     //如果IO口為0,dat左移1位,左移最低位默認補0
            }
            else
            {
                     dat = dat << 1;                                     //如果IO口不為0,dat左移1位,最低位先補個0
                     dat = dat | 0x01;                               //最低位或上0x01,最低位變成1
            }
                     DS1302_SCLK = 1;       //拉高鎖存器電平產生上升沿,讀入數據
                     DS1302_SCLK = 0;       //拉高鎖存器電平產生上升沿,讀入數據
      }
      return dat;                                              //返回讀取到的時間數據數組
}

讀的時候，是低位開始讀，所以你要高位開始寫，
      for(i=0;i<8;i++)                      //循環8次讀取8組數據
      {
            dat >>= 1;                   //數據右移
            if (DS1302_IO)    dat |= 0x80; //判斷IO口數據是否為1，唯一高位置1，反之啥也不干
            DS1302_SCLK = 1;       //拉高鎖存器電平產生上升沿,讀入數據
            DS1302_SCLK = 0;       //拉高鎖存器電平產生上升沿,讀入數據
      }

ID:624769 · 發表于 2021-9-12 22:43

vyo 發表于 2021-9-12 18:39
拉低了IO口電平,顯示還是這樣
CE,IO,SCLK三個引腳都加了10k上拉電阻,我之前加的是4.7K的
顯示結果和仿 ...

你個/////！！ ///////了，你說你字節讀取時正確的???
你的  DS1302ByteRead()  壓根是錯的，你居然說字節讀取能正確，用這個代碼你能正確讀取？？……

你把DS1302ByteRead()里面循環節如下修改：

   for(i=0;i<8;i++)                      //循環8次讀取8組數據
      {
                  dat >>=  1;       //先右移！！！！！！！！！！！不是左移
            if (DS1302_IO)    dat  |=0x80; //判斷IO口數據是否為1, 為1置1高位，否則不動
                     DS1302_SCLK = 1;       //拉高鎖存器電平產生上升沿,讀入數據
                     DS1302_SCLK = 0;       //拉高鎖存器電平產生上升沿,讀入數據
   }

最后說一下，DS1302 的時鐘比較特別，寫一個地址的內容，地址+數據，其實總共只有 15個半時鐘。讀一個地址的內容，地址+內容，其實總共只有15個時鐘，兩種方式都不是用滿16個時鐘，你這種強改時鐘的方式，我以前強迫癥狀況下也作過，后來發現，強行16個時鐘，下一次的讀操作很容易被誤判寫操作。如果寫保護位不置80的話，在沒有數據口上拉電阻情況下，很容易誤寫0xff 到DS1302,。這個是后話了，你先搞定眼前的吧，總之，如果要完全按照手冊的時序，代碼會多很多。你之后如果，不需要頻繁改內容的話，就寫保護置0x80吧。要改時間了再置0。

ID:965600 · 發表于 2021-9-13 12:51

188610329 發表于 2021-9-12 22:43
你個/////！！ ///////了，你說你字節讀取時正確的???
你的 DS1302ByteRead() 壓根是錯的，你居然說 ...

非常感謝,太謝謝了
之前數碼管顯示的是年月日，數值一直沒動，沒發現問題，昨天夜里把顯示改成時分秒，發現秒雖然是亂碼，但一直在有規律的跳動，記錄倒推了一下才發現是讀取時高低位順序反了。
我之前說字節讀取正確是用仿照教程寫的按字節讀取方式的代碼能正確讀出。這個burst模式的代碼是我自己寫的。我之前一直以為是沒有讀到數據，所以檢查的方向錯了。
多謝耐心指正

ID:1052462 · 發表于 2022-11-17 16:04

void DS1302_WriteByte(uint8_t addr)
{
uint8_t i=0;
for(i=0;i<8;i++)
{
if(addr&0x01)
{
DATA_H;
}
else
{
DATA_L;
}
addr>>=1;
SCLK_H;
SCLK_L;
}
}
uint8_t DS1302_ReadByte()
{
uint8_t i=0,date=0;
for(i=0;i<8;i++)
{
date >>=1;
if(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_3))
{
date |=0x80;
}
SCLK_H;
SCLK_L;
}
return date;
}
void DS1302_BURST_Read(uint8_t *dat)
{
uint8_t i=0;
CE_H;
DS1302_DAT_GPIO_Out();
DS1302_WriteByte(0x8f);
DS1302_DAT_GPIO_IN();
for(i=0;i<8;i++)
{
dat[i]=DS1302_ReadByte();
}
CE_L;
}
我這個為什么BURST不行
