有個電子原件不認識想請教一下有知道的不

ID:109432 · 發表于 2021-9-21 21:38

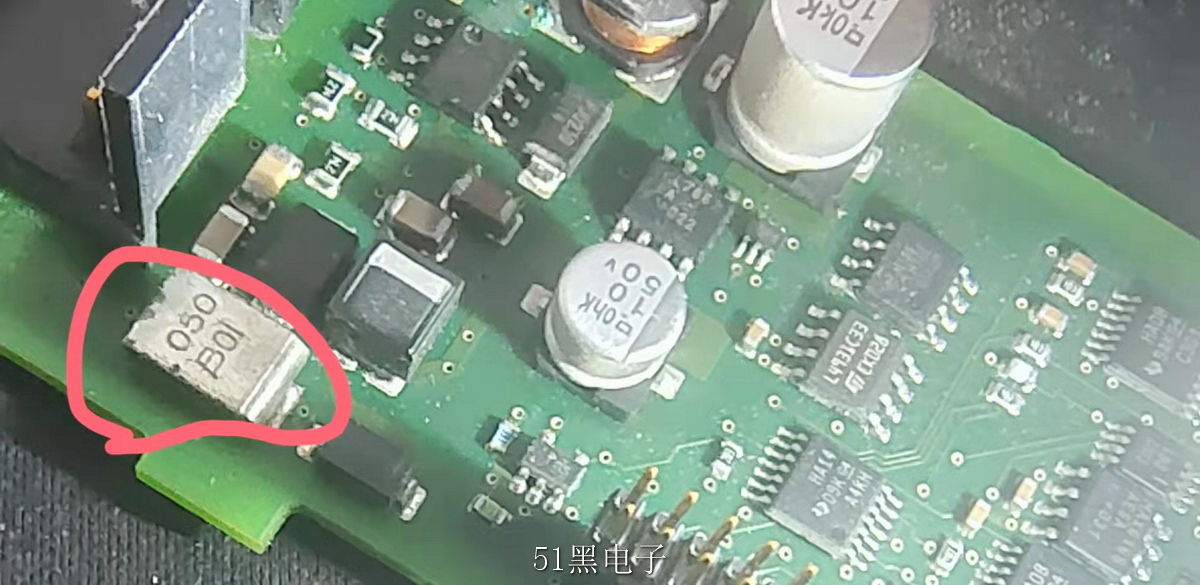

網上找到一條相關的說的五花八門我就迷茫了我用玩一把蜂鳴擋測量是通的這是個西門子1200的模擬量輸出模塊 24V正機進來的第一元件

ID:883242 · 發表于 2021-9-21 23:03

自復保險 resettable fuse

ID:57657 · 發表于 2021-9-21 23:25

毫歐取樣電阻，一般萬用表測不出來。

ID:377210 · 發表于 2021-9-22 03:39

50mΩ取樣電阻？

ID:960157 · 發表于 2021-9-22 07:21

50ma自恢復保險絲。

ID:123289 · 發表于 2021-9-22 08:10

如果你能將原理圖，反繪出來，一看便中。

ID:286606 · 發表于 2021-9-22 08:16

是取樣電R0500

ID:887371 · 發表于 2021-9-22 08:36

這應該是50mA的自恢復保險。

ID:592807 · 發表于 2021-9-22 08:42

您這個上面兩個鐵板可以隨意往左或者往右分離，這全看你怎么放焊盤。這應該是一種電容吧。

ID:276663 · 發表于 2021-9-22 09:10

datouyuan 發表于 2021-9-22 08:36
這應該是50mA的自恢復保險。

支持，應該是50mA保險絲

ID:798631 · 發表于 2021-9-22 09:22

我認為是0.5A的自恢復保險絲

ID:810165 · 發表于 2021-9-22 10:23

采樣電阻，應該不是保險

ID:143767 · 發表于 2021-9-22 10:43

是的，是500mA的自復位保險

ID:109432 · 發表于 2021-9-22 20:23

yzwzfyz 發表于 2021-9-22 08:10
如果你能將原理圖，反繪出來，一看便中。

我好像沒這實力啊

ID:88256 · 發表于 2021-9-22 21:49

mayouzhen2008 發表于 2021-9-22 10:23
采樣電阻，應該不是保險

“24V正機進來的第一元件”從這描述來看應該就是自恢復保險絲

ID:479101 · 發表于 2021-9-22 22:40

自恢復保險絲

ID:123289 · 發表于 2021-9-23 08:24

反繪板圖不難，做硬件的人試著做一次，對硬件水平的提升極有好處，可以從中學到許多東東，不僅僅是畫圖的功夫！

ID:977059 · 發表于 2021-11-2 16:23

0.5A自恢復保險絲

ID:491875 · 發表于 2021-11-3 08:11

從厚厚的電極（金屬板）看，取樣電阻的可能性很大！50ma或者500ma自恢復保險絲不需要這么大的電極片！大的電極片顯然是為了能夠通過更大的電流。所以支持取樣電阻。

ID:143767 · 發表于 2021-11-3 12:32

是自復位保險電阻，500mA的

ID:491875 · 發表于 2021-11-3 14:17

要想判斷是不是自恢復保險一個很簡單的方法，就是自制一個簡單的可調電流源（可以直接使用3V直流電源（2節干電池就可以了）串聯電阻確定電流）這個元件一端接電池負極，另外一端接電阻（電阻兩端并聯一只紅色LED）如果通電后LED慢慢熄滅，就是自恢復保險，否則就是取樣電阻

ID:491875 · 發表于 2021-11-3 14:21

可以放心實驗！因為只有幾十毫歐的電阻，所以待測元件兩端電壓不會很高，大部分電壓降在限流電阻上，不會對電路有影響。

ID:587810 · 發表于 2021-11-3 17:02

自恢復保險絲

ID:712493 · 發表于 2021-11-3 19:49

這個是多層板吧，抄原理圖就廢了

ID:28752 · 發表于 2021-11-3 20:44

這個是PTC自恢復保險絲,型號是MF-SM050...,具體自搜...
