ADS1115模塊原理圖PCB以及單片機程序源碼分享

ID:842343 · 發表于 2021-9-25 13:59

這是前段時間我個人制作的一塊ADS1115模塊
測試性能良好，誤差較小
附件有原理圖PCB和測試數據
屬個人制作，請多多指教

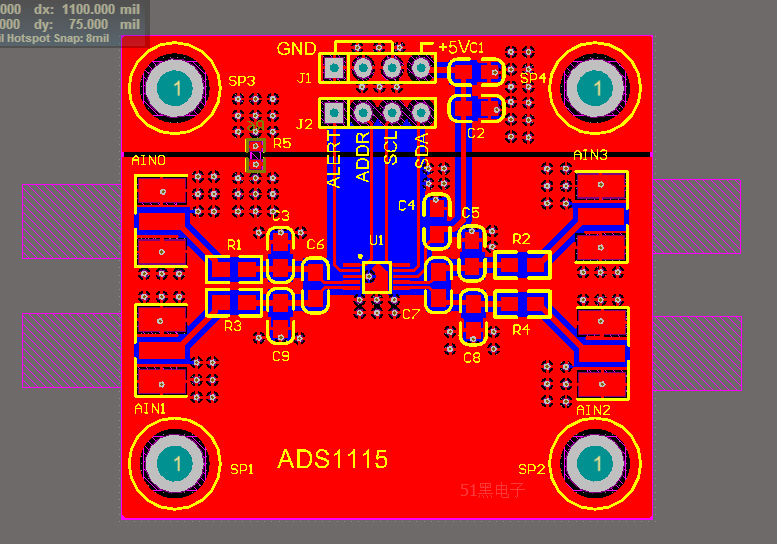

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)

單片機源程序如下:

#include "STC8.h"
#include "uart.h"
#include "ADS1115.h"
#include "stdio.h"
pdata uint ADC_Result[20];
extern char dac_str[16];
/***********************************************************************************/
uint result=0;
uchar Initdata[4]={0};
void delay1(uchar T)
{
while(--T);
}
/*************************************函數功能：開始ADC通信 **************************************/
void StartADcom()
{
SDA =0;
SCL=1;
delay1(100);
SDA =1;
delay1(20);
SDA =0;
SCL=0;
delay1(10);
}
/***********************************函數功能：停止ADC通信 **************************************/
void StopADcom()
{
SDA=0;
delay1(10);
SCL=1;
delay1(20);
SDA=1;
delay1(10);
}
/******************************** 函數功能：單字節SPI傳輸 **************************************/
void Send_Byte(uchar byte)
{
uchar i;
for(i=0;i<8;i++)
{
if((byte<<i)&0x80)
SDA=1;
else
SDA=0;
delay1(5);
SCL=1;
delay1(10);
SCL=0;
delay1(10);
}
delay1(5);
SDA=1;
delay1(5);
SCL=1;
delay1(10);
SCL=0;
delay1(10);
}
/***************************函數功能：讀取一個字節 *******************************/
uchar Read_Byte()
{
uchar temp=0;
uchar i;
for(i=0;i<8;i++)
{
temp=temp<<1; //shift left to receive next bit
SCL=0; //set clock high
delay1(10);
SCL=1;
delay1(5);
if(SDA==1) //check if Data=high 如果有數據到來
temp|=0x01; //yes - set bit high
delay1(10);
}
SCL=0;
delay1(5);
SDA=0;
delay1(5);
SCL=1;
delay1(20);
SCL=0;
delay1(5);
SDA=1;
return temp;
}
/**************************函數功能：配置AD轉換芯片 *************************************/
void Confige1115(uint config)
{
uchar i=0;
Initdata[0] =0x90; // 地址＋寫命令
Initdata[1] =0x01; // 指向配置寄存器
Initdata[2] = (uchar)(config>>8); // 配置字高字節
Initdata[3] = (uchar)config; // 配置字低字節，860sps，disable comparator
SCL=1;
StartADcom();
for(i=0;i<4;i++)
{
Send_Byte(Initdata[i]);
delay1(20);
}
StopADcom();
}
/*********函數功能：指向轉換結果寄存器 ***************************/
void Pointregister(void)
{
uchar i=0;
Initdata[0] =0x90; // 地址＋寫命令
Initdata[1] =0x00; // 指向轉換結果寄存器
SCL=1;
StartADcom();
for(i=0;i<2;i++)
{
Send_Byte(Initdata[i]);
delay1(20);
}
StopADcom();
delay1(10);
}
/***********************************************************************************************
函數功能：讀AD轉換結果
************************************************************************************************/
uint Read1115(void)
{
uchar ResultL,ResultH;
uint Result;
Initdata[0] =0x91; // 地址＋讀命令
SCL=1;
StartADcom();
delay1(10);
Send_Byte(Initdata[0]);
delay1(20);
ResultH=Read_Byte();
delay1(10);
ResultL=Read_Byte();
StopADcom();
Result=ResultH*256+ResultL;
return Result;
}
/*****模擬量采集轉化為數字量*****************/
uint Ad_1115()
{
uint result_gd;
Pointregister();
delay1(10);
result_gd=Read1115(); //結果存儲AD轉化值
return result_gd;
}
uint ADC_GET_AV(uchar num)
{
uchar i, j;
uint adc, temp;
ulong Result_sum;
Result_sum = 0;
for(i = 0; i < num; i++)
ADC_Result[i] = Ad_1115();
for (i = 0; i < num - 1; i++)
for (j = 0; j < num - 1 - i; j++)
if (ADC_Result[j] > ADC_Result[j + 1])
{
temp = ADC_Result[j];
ADC_Result[j] = ADC_Result[j + 1];
ADC_Result[j + 1] = temp;
}
for(i = 8; i < 12; i++)
Result_sum += ADC_Result[i];
adc = Result_sum / 4;
return adc;
}

復制代碼

上圖資料51hei附件下載：

ADS1115資料.7z (3.22 MB, 下載次數: 162)

ID:961328 · 發表于 2021-10-7 09:48

你的ADS1115的板子弄好了嗎，差分電壓精度如何？是否供電5V，才能測量5V？

ID:957480 · 發表于 2021-11-1 12:43

你好，你的uart.c .h能分享一下么
