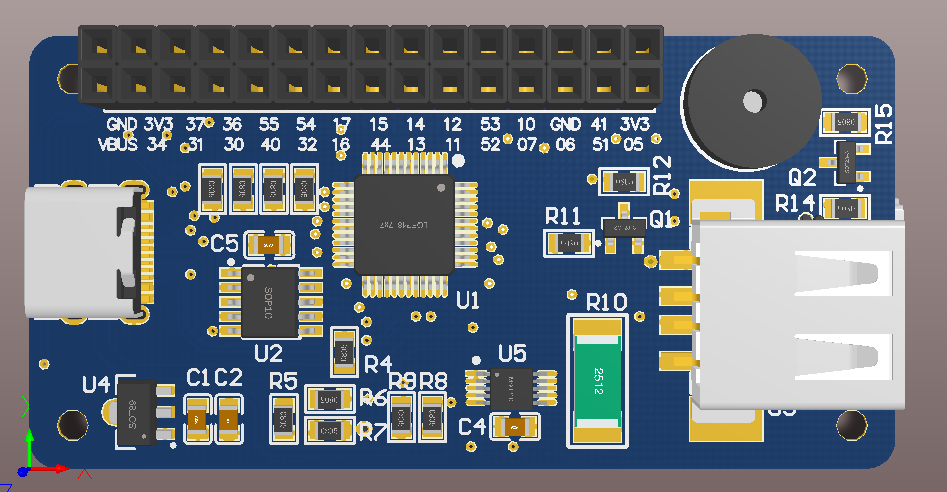

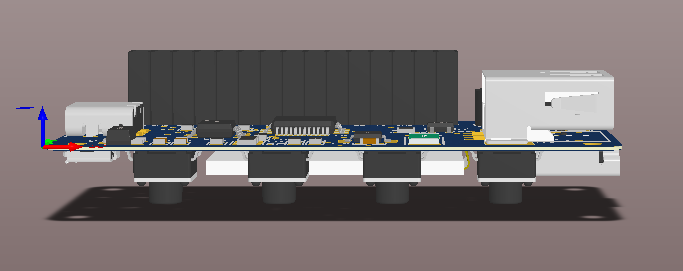

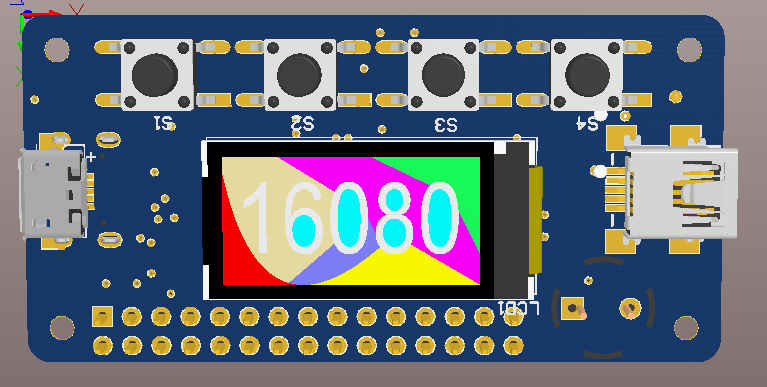

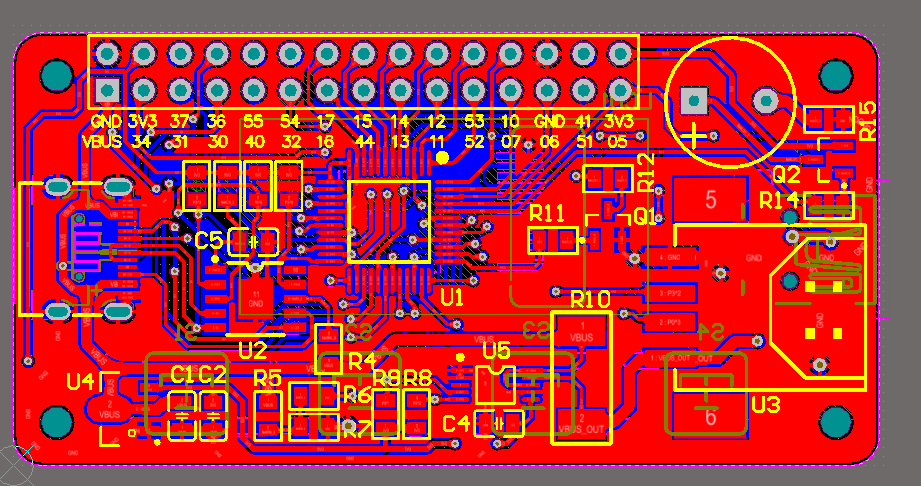

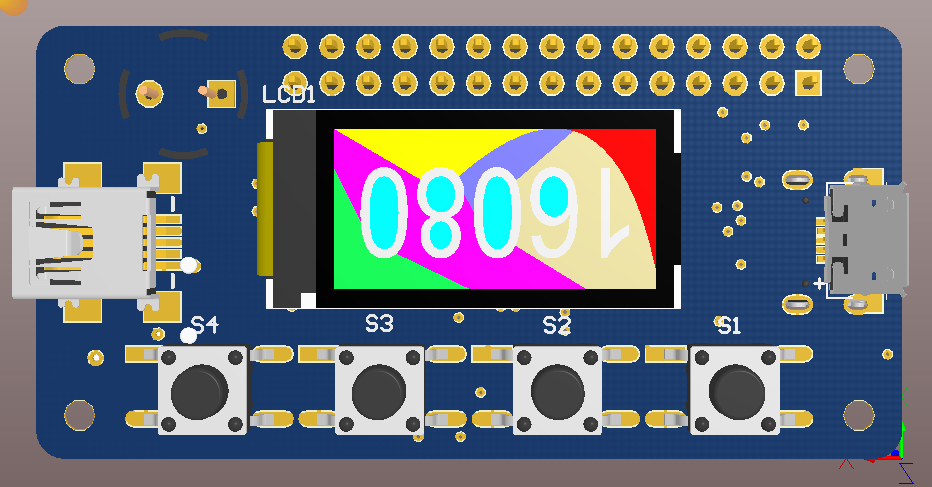

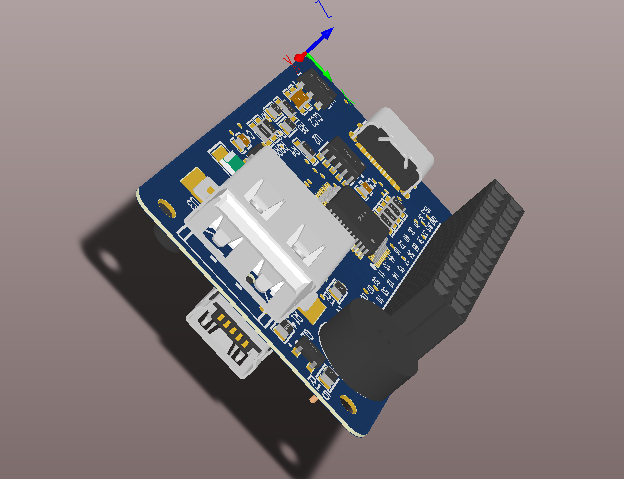

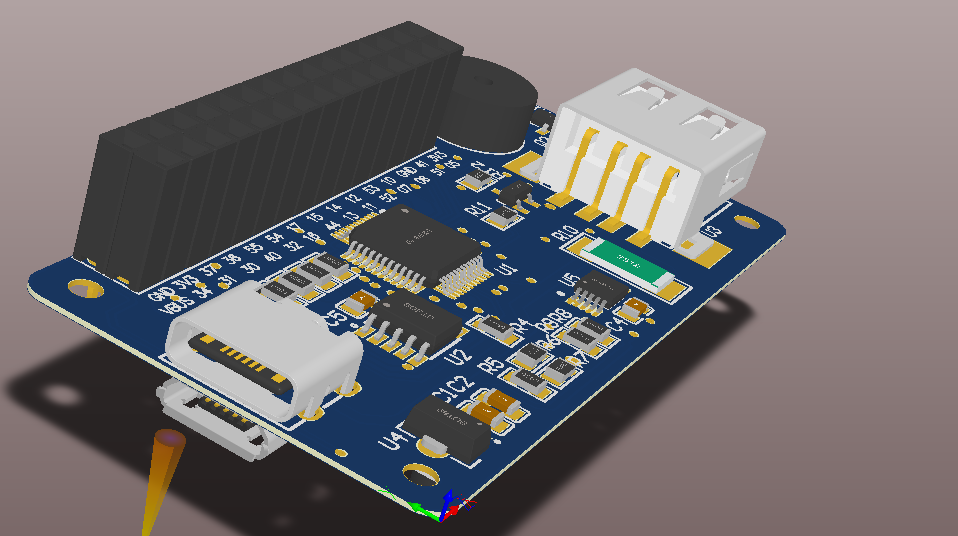

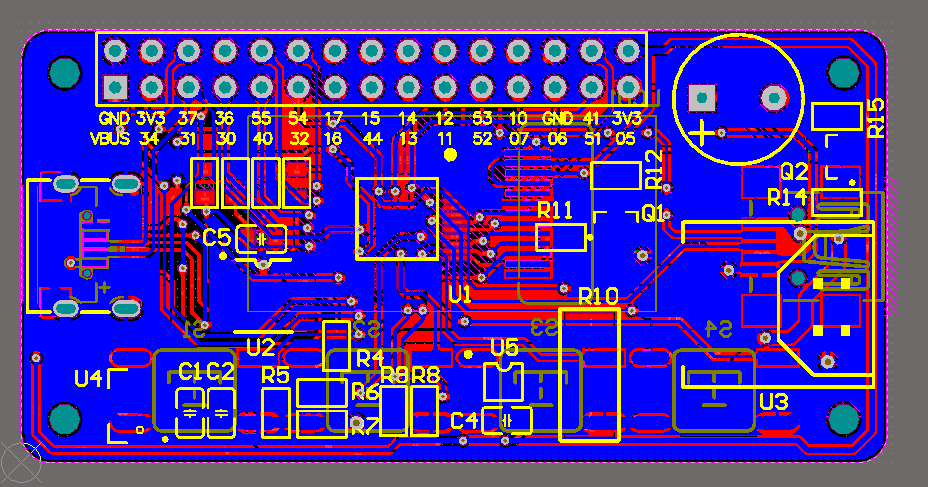

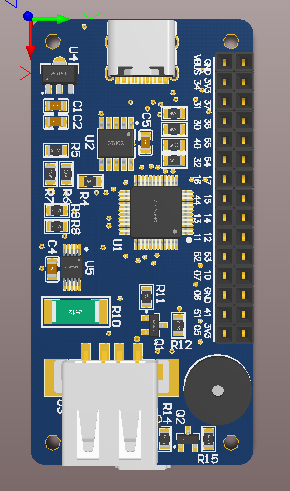

開發初衷： 以往的開發板外觀過于簡單粗糙，基本都是一塊大的長方形裸板，而且外設太過于基礎，本人覺得不夠美觀，所以今天自己開始動手做一款小巧精美的51單片機開發板，3*6cm大小，絕對的掌中寶。作為一個電子工程師，本著萬事皆可PCB的原則，所有產品的外殼外框都由PCB來設計完成。 本款51單片機開發板會配有24款附屬電路板（這24款電路板，每款都是一個或者多個小產品，并且這24款電路板的主控板單片機將會從51的STC單片機擴展到PIC單片機，STM8單片機，STM32單片機，沁恒的單片機，新唐的單片機。其他的我暫時不會就交個別的電子愛好者來實現吧），并已24節氣來命名，完成24款精美小巧的DIY設計，每一款電路板學習一種或者多種外設，保證有顏值也有技術含量！每一款都可以當做一個小產品來開發設計，當然每一款DIY電路板都可以用來學習。。 萬丈高樓平地起，先開始展示第一款精美DIY開發板設計，PDQC&功率計！ 設計由來：現在的智能手機、Pad、筆記本充電器為了實現快速充電，都可以輸出多路電壓，包含5V，9V，12V，15V，20V。充電器協議PD和QC居多，于是我對多路電壓輸出的快充產生了濃厚的興趣，本次DIY設計的目的就是出快充的指定電壓，同時支持PD協議和QC協議。檢測接入電路的電流，功率等信息，并且完成功率計功能。 技術儲備及應用：學會這款DIY設計你將會在未來工作中有哪些應用及技術儲備。 1.現在越來越多的電子產品，都是移動供電的，這里就涉及到快速充電的問題，學完本次DIY設計，你在設計產品時，產品的快速充電你將有一套成熟方案。 2.小產品越來越追求美觀，以往的數碼管，指示燈，單色屏的顯示太過于粗糙。這里0.96寸IPS彩屏顯示覺得細膩。是你開發新產品的備選。 3.電流電壓檢測是電路設計中最常見的，例如電池電壓檢測，控制電機的過流過壓保護，防堵轉等功能，應用不用過多介紹。 4.生產充電器的廠家，每個充電器出廠前都必須檢測的，應用這款DIY學到的知識，完全可以做一個PD QC充電器的智能檢測工裝。 5.做一個類似本設計的功率計，檢測其他產品的實時功耗。 實現功能： 1.出快充的指定電壓，同時支持PD協議和QC協議。 2.檢測當前輸入的電壓。 3.檢測當前電流。 4.0.96寸全彩屏顯示。 5.獨立按鍵操作。 你可以學習到的基本知識 1.基本IO的操作 2.定時器的操作 3.ADC的操作 4.IIC通信 5.SPI通信 你可以學習到外設操作： 1.SPI通信的IPS 0.96寸彩屏的操作。 2.IIC通信的電流電壓檢測芯片INA226的操作。 3. 電壓采集最常用的電路，及方法，電阻分壓，ADC管腳采集。 4. 獨立按鍵的操作。 5.因為是用的集成芯片，PD協議，QC協議這里不做介紹，有興趣的可以自己查閱資料。PD協議復雜，QC協議簡單。如果有人需要，我后續會用單片機設計一款QC，不借助集成芯片，完全根據QC協議，當然小巧精美是必須的。 |
