簡單好用的936,1321發熱芯的控制板原理圖

ID:680729 · 發表于 2021-10-26 20:15

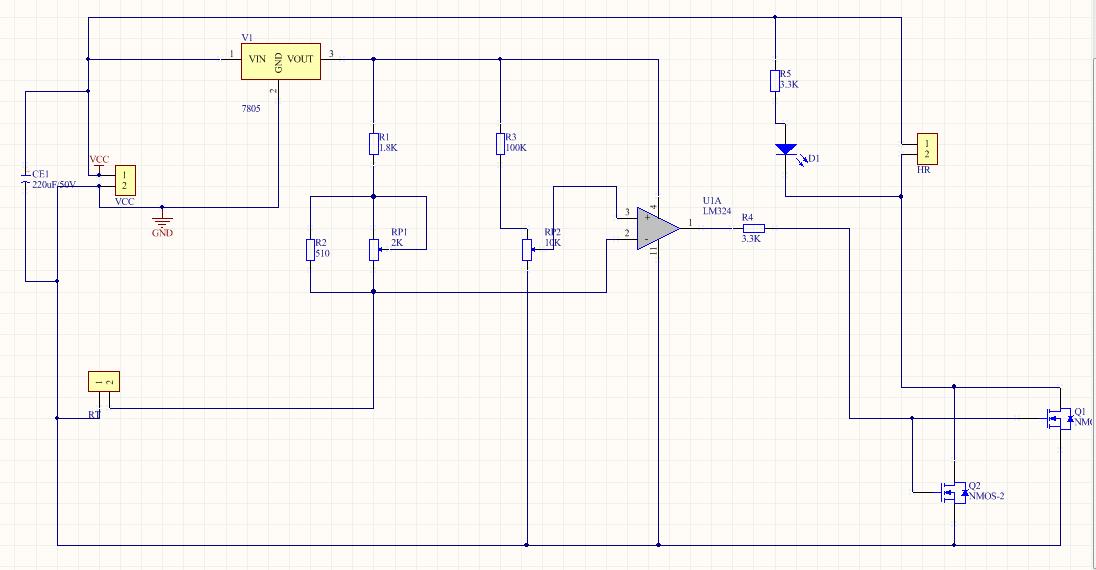

好用簡單的936，1321發熱芯的控制板 51hei截圖20211026133004742.jpg

圖中VCC接電源線，我接的電腦電源的+12V和-12V，24V輸入。HR接手柄的加熱線。RT接手柄的熱電阻。用雙mos是因?yàn)閱蝝os發熱太大。雙管基本上沒怎么發熱。mos管是用的電腦主板上拆下的70t03。經測試開機幾秒鐘就可以化錫，相當?shù)脛拧?br />

ID:491875 · 發表于 2021-10-27 07:59

土豪！2個MOS管可以說為了散熱方便還說得過去，2個可調電阻就確實很難說有創意了，增加可調元件意味著增加故障率。增加成本。

ID:689834 · 發表于 2021-10-28 15:51

樓主發個完整的原理圖

ID:680729 · 發表于 2021-10-28 18:18

拆機的零件一大堆。自家用不用考慮成本。

ID:815949 · 發表于 2021-11-20 14:38

樓主的第二張936原理圖是自己繪制的么？這個版本我有試制過，造價廉價，但是溫控要手動對標調整，另外變壓器也是關鍵，功率小了，連續焊接時，焊錫不易化

ID:977861 · 發表于 2021-11-25 12:27

線性控制發熱肯定大，用開關電源方式更好

ID:102702 · 發表于 2023-10-2 12:05

請問一下樓主LM324的2腳和3腳之間接個10K可調電阻有什么作用？

ID:102702 · 發表于 2023-10-2 12:11

樓主電路是24V輸入，用7805直接降壓使用，壓差這么大7805會不會好燙？
