單片機輸出控制電平轉換驅動并聯場管電路

ID:960619 · 發表于 2021-10-28 20:00

本帖最后由 baobao125 于 2021-10-28 20:04 編輯

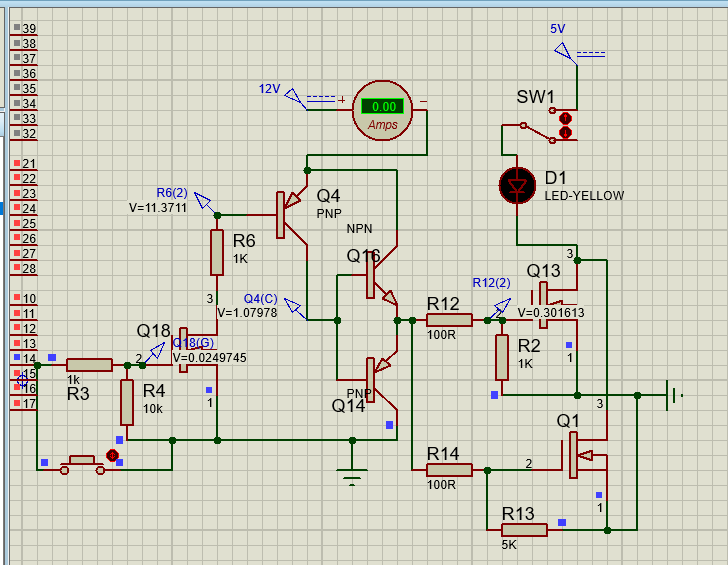

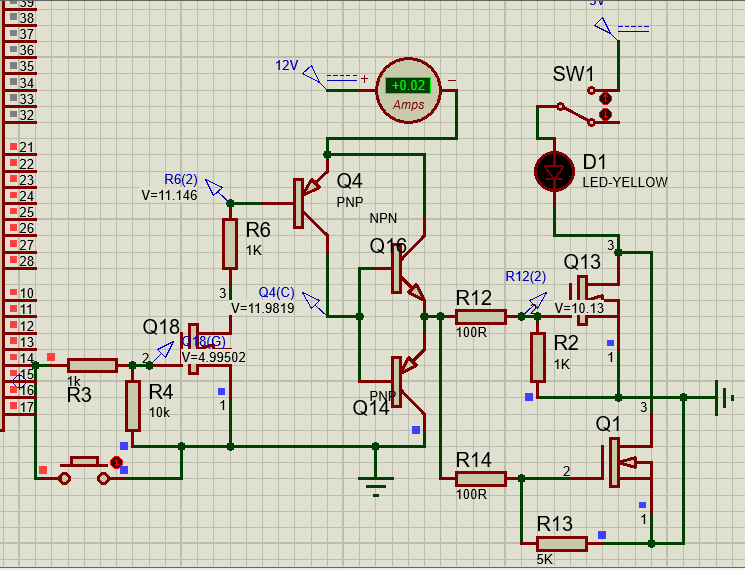

這樣解決了P34之前高電平后級輸出截至，低電平才導通的問題（現在是高電平后級才有輸出，因為STC8G單片機復位默認是低電平，這樣不會在上電瞬間誤觸了）也解決了待機狀態下對地放電的問題。小白一個，不知道哪里還有問題，請幫忙過目下。

ID:332444 · 發表于 2021-10-29 09:06

吃飽撐著了？光耦隔離設計非常方便，也不用那么多元件，要高要低無非就是光耦上接和下接而已。

ID:960619 · 發表于 2021-10-29 09:58

xianfajushi 發表于 2021-10-29 09:06
吃飽撐著了？光耦隔離設計非常方便，也不用那么多元件，要高要低無非就是光耦上接和下接而已。

剛接觸這些東西，不太懂，主要為了學習。這Q14是不是不起作用了，Q4截至了，Q14是不就無法導通了

ID:879348 · 發表于 2021-10-29 10:24

你這是紙上談兵

ID:332444 · 發表于 2021-10-29 10:26

是否導通畫個電流路徑就知道了

ID:960619 · 發表于 2021-10-29 15:25

wufa1986 發表于 2021-10-29 10:24
你這是紙上談兵

啥意思？我焊了電路，之前因為沒有Q4，電路是能工作，但是耗電太大了，待機情況下都在對地放電，所以改成現在的電路

ID:213173 · 發表于 2021-10-29 20:41

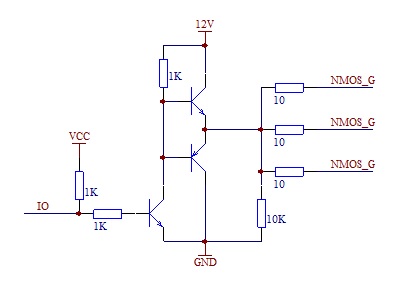

STC8G單片機復位后端口默認除P3.0、P3.1外全是高阻，不存在開機誤觸發的情況，實在不放心可以加上拉電阻。示意圖：

ID:956872 · 發表于 2021-10-30 00:39

wulin 發表于 2021-10-29 20:41
STC8G單片機復位后端口默認除P3.0、P3.1外全是高阻，不存在開機誤觸發的情況，實在不放心可以加上拉電阻。 ...

10k在這里的作用是什么？

ID:491875 · 發表于 2021-11-1 08:05

wulin 發表于 2021-10-29 20:41
STC8G單片機復位后端口默認除P3.0、P3.1外全是高阻，不存在開機誤觸發的情況，實在不放心可以加上拉電阻。 ...

這個電路可行，順便說明一下，10K電阻的目的是給MOS管設置靜態偏置電路，增加電路的可靠性。10K電阻的存在使MOS管的G極靜態時置0，防止MOS管誤觸發（因為MOS管屬于壓控器件，輸入阻抗很高）。

ID:960619 · 發表于 2021-11-1 14:50

老愚童63 發表于 2021-11-1 08:05
這個電路可行，順便說明一下，10K電阻的目的是給MOS管設置靜態偏置電路，增加電路的可靠性。10K電阻的存 ...

噢噢，我還以為給MOS管設置靜態偏置的電阻只能放在那個10電阻跟G極之間呢
