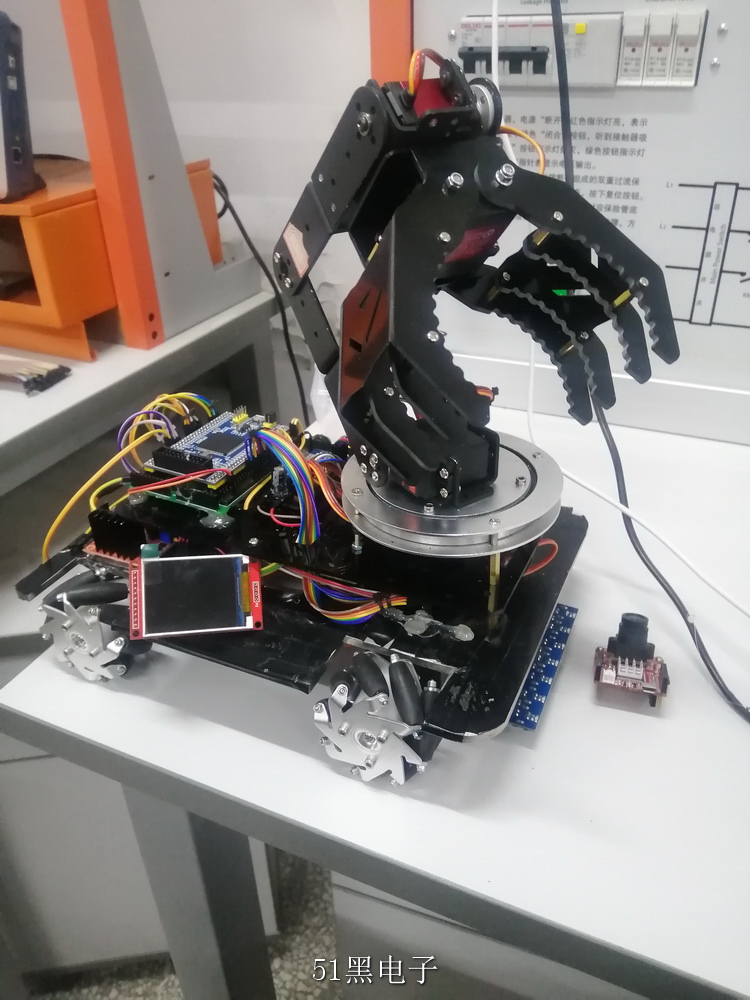

主控：STM32ZET6
運動: 模塊化的驅動和車架
機械臂：幻爾的機械臂主控板和機械臂
視覺識別：openmv
失敗總結： 1.視覺識別的精度不高，受光照影響太大，（在比較暗的情況下能跑完全程）
2.屏幕使用SPI總線（有位置BUG會導致小概率死機）
STM32單片機主程序如下:
- #include "allhander.h"
- extern unsigned char Num[10];
- extern uint8_t cx,cy;
- extern u8 which_stop; //電機驅動中的剎車變量
- extern u8 which_move; //判斷小車轉彎前的移動方向
- extern uint8_t QR[9];
- //顏色判斷標志位
- extern uint8_t bluestate;
- extern uint8_t redstate;
- extern uint8_t greenstate;
- //u16 amount;
- //u16 d[3];
- //u16 key;
- //u16 y;
- extern uint16_t resve;
- extern uint8_t colorsuccess;
- int main()
- {
-
- ALLInit(); //硬件初始化
-
- Se_reset(); //機械臂復位
-
- _1start(); //初始階段，左移前行，準備掃描二維碼
-
- QR_scanf(); //掃描獲取任務碼
-
- _2start_yuanliao(); //2階段，從二維碼區到原料區
-
- Raw_up_area(); //原料區上層開始抓取
-
- Raw_roughing(); //原料區到粗加工區運送
-
- up_uninstall(); //粗加工區卸載并重新裝載
-
- roughing_Semifinished_products(); //粗加工區到半成品區運輸
-
- Semifinished_productsup(); //半成品區卸載
- Semifinished_Raw_down(); //半成品區到原料區下層移動
-
- Raw_down_area(); //原料層下層開始抓取
-
- Raw_roughing_down(); //原料區下層到粗加工區
-
- down_uninstall(); //粗加工區第二次卸載
-
- roughing_Semifinished_products_down(); //粗加工到半成品區
-
- Semifinished_productsup_down(); //半成品區卸載
-
- Back_Finaly(); //回到終點
- while(1)
- {
- }
- }
代碼下載:
|
-
-
Engineering handling trolley.7z
2021-10-30 20:01 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
258.19 KB, 下載次數: 51, 下載積分: 黑幣 -5
-
-
Engineering handling trolley快速版.7z
2021-10-30 20:01 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
258.12 KB, 下載次數: 41, 下載積分: 黑幣 -5
-
-
機械臂動作.zip
2021-10-30 19:35 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
11.6 KB, 下載次數: 43, 下載積分: 黑幣 -5
-
-
原料區調節閾值專用代碼.7z
2021-10-30 20:01 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
230.99 KB, 下載次數: 47, 下載積分: 黑幣 -5
-
-
串口舵機.7z
2021-10-30 20:01 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
190.16 KB, 下載次數: 50, 下載積分: 黑幣 -5
-
-
Visual Identity.zip
2021-10-30 19:35 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
2.09 KB, 下載次數: 45, 下載積分: 黑幣 -5
