求教PIC10F202單片機芯片睡眠模式問題

ID:175877 · 發表于 2021-11-6 16:21

如題，按手冊上GPWUF置0，并使用SLEEP指令（網上找的說是進入睡眠的指令），但是待機功耗還是有2mA，折騰了半天，目前程序卡在睡眠模式這塊，有無大佬指點下？

ID:175877 · 發表于 2021-11-6 16:22

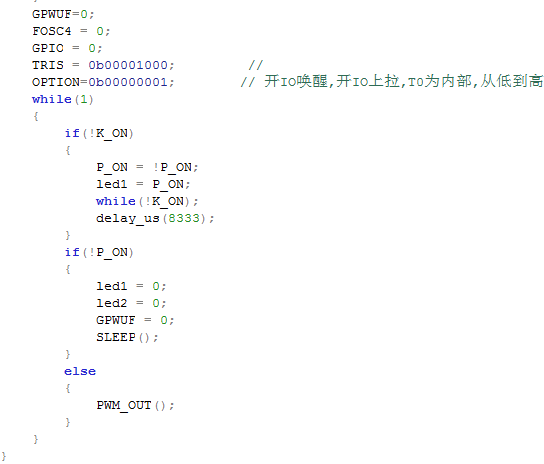

這個是代碼，是有什么設定有問題嗎
void main()
{
if(!GPWUF)             // 檢測到引腳喚醒后置位的GPWUF
{
P_ON=0;
}
GPWUF=0;
FOSC4 = 0;
GPIO = 0;
TRIS = 0b00001000;       //
OPTION=0b00000001;       // 開IO喚醒,開IO上拉,T0為內部,從低到高觸發,預分頻給T0,分頻比1:4(4uS)
while(1)
{
if(!K_ON)
{
P_ON = !P_ON;
led1 = P_ON;
while(!K_ON);
delay_us(8333);
}
if(!P_ON)
{
led1 = 0;
led2 = 0;
GPWUF = 0;
SLEEP();
}
else
{
PWM_OUT();
}
}
}

ID:18297 · 發表于 2021-11-6 21:21

PIC單片機的休眠模式需要對有些東西進行設置，有專門的操作指導可以參考。
需要一步一步設置好后，進入sleep后的待機功耗不會大于1uA。
具體需要這顆芯片的硬件測試結果為準。
目前手上沒有這顆芯片的樣品，沒法提供對應的可靠的測試程序。

ID:401564 · 發表于 2021-11-7 12:29

1,只給單片機供電,去掉所有的外圍元件
2,sleep
3,測量待機電流,如果是正常的睡眠電流,那就是外圍電路的問題,如果不是,那就是單片機內部的問題

ID:175877 · 發表于 2021-11-8 09:20

Y_G_G 發表于 2021-11-7 12:29
1,只給單片機供電,去掉所有的外圍元件
2,sleep
3,測量待機電流,如果是正常的睡眠電流,那就是外圍電路的問 ...

整個電路就一個單片機加2個led，led熄滅狀態，測試電流在2.2mA，應該是單片機的問題，但是不知道sleep設置如何才是正確的
