LM393芯片做的自鎖電路,這個電壓從哪里來的呀?

ID:320487 · 發表于 2021-11-6 19:57

用的multisim 12 版本

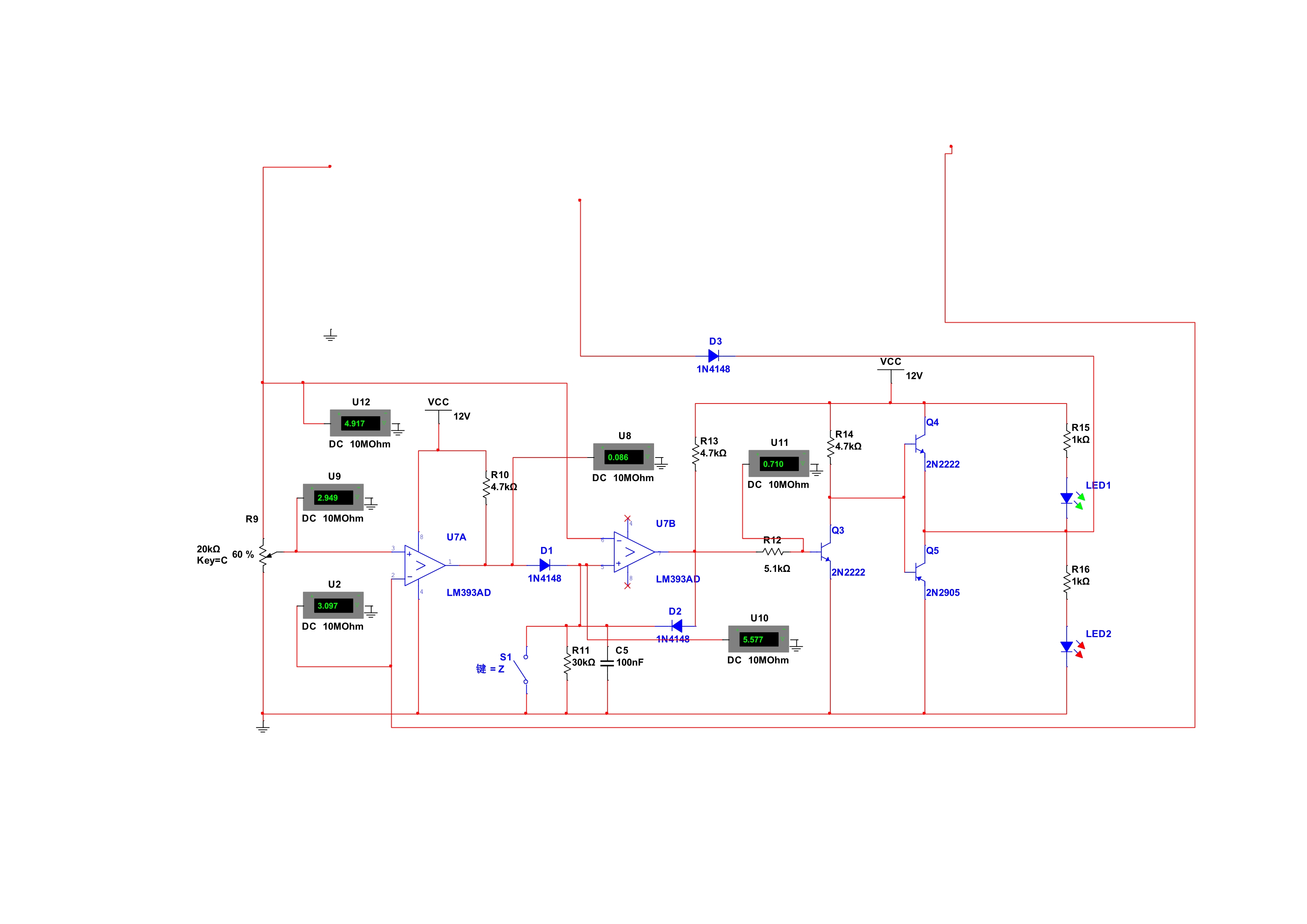

給鋰電池放電  ，3v停止的自鎖電路
如果低于3v  U7B 輸出高電平停止放電二極管反饋高電壓自鎖
現在的問題是，高于3v的情況下
運行此電路
U7A 輸出低電平正常，但U7B 確實高電平輸出（直接停止放電）綠燈亮
U10和U11的電壓從哪里來的呀？？
應該怎么修改
PS~~~~~~按S開關鍵拉低電平，紅燈亮可以正常放電，斷開S鍵也就開始正常運行了！！
暈了  剛開始運行的時候
這個U7B的正相輸入的電壓從哪里來的呀？？？？
（如果說從VCC 過4.7k電阻也不對呀，U7A輸出為什么就是低電平呢？）

ID:955673 · 發表于 2021-11-6 22:04

內部泄放的吧

ID:420836 · 發表于 2021-11-7 02:26

VCC 12V 電壓通過 D2 由 R13 和 R11 分壓

ID:491875 · 發表于 2021-11-7 07:55

TTQ001 發表于 2021-11-7 02:26
VCC 12V 電壓通過 D2 由 R13 和 R11 分壓

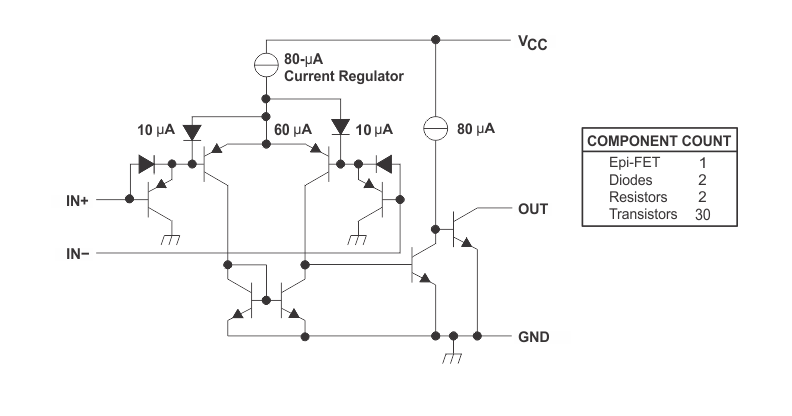

對！393是C極開路輸出，自身不可能產生高電平輸出，高電平輸出必須由上拉電阻（VCC通過上拉電阻）提供，看你得電路2只電壓比較器都是接了上拉電阻，不如用LM358直接取代LM393,而且可以省略上拉電阻。

ID:320487 · 發表于 2021-11-7 08:17

TTQ001 發表于 2021-11-7 02:26
VCC 12V 電壓通過 D2 由 R13 和 R11 分壓

這個思路也對
分壓得到的
但問題
閉合S1開關強制拉低后開始工作，紅燈亮
如果松開S1開關的話，應該還會分壓呀
但這時候還是低壓，正常工作

ID:979888 · 發表于 2021-11-10 20:27

57185490 發表于 2021-11-7 08:17
這個思路也對
分壓得到的
但問題

393內部輸出級的三極管已經導通拉低了，你可以想象是一個幾百歐的電阻并聯在R11上
