求一個簡單的數碼管單片機的編程思路

ID:968201 · 發表于 2021-11-15 22:31

在貼上看到一個數碼管顯示的單片機，我想問一下有沒有這個單片機的編程或者可以編出來的

ID:908826 · 發表于 2021-11-16 08:17

主要就是發送段碼。

ID:277550 · 發表于 2021-11-16 09:06

題解7段+點的定義就清楚了

ID:678280 · 發表于 2021-11-16 10:47

數碼管兩頭供電正常嗎

ID:968201 · 發表于 2021-11-16 17:35

devcang 發表于 2021-11-16 09:06
題解7段+點的定義就清楚了

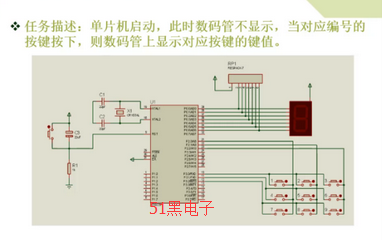

因為我C語言有點菜，可以說詳細一點嗎，或者可不可以簡單的給個編程的輪廓

ID:968201 · 發表于 2021-11-16 17:36

一片一城發表于 2021-11-16 10:47
數碼管兩頭供電正常嗎

正常的，就是仿真而已，我不怎么會編程，可以給個簡單的編程輪廓嗎

ID:123289 · 發表于 2021-11-18 16:23

LED是由7個發光二極管組成的，每個是8字LED的一個段位。這7個段的明暗，由CPU的IO口決定，組成的字形看你的需要了。你自己可以隨心所欲，不僅僅可以顯示0123456789，還可以是H……。
不難啊。

ID:332444 · 發表于 2021-11-18 16:36

如果學過并掌握了矩陣鍵盤就解決了到我博客去找看

ID:862309 · 發表于 2021-11-18 17:27

1 單片機的最小系統電路
所謂單片機的最小系統電路是指單片機在工作時所需要的最基本的電路，一般包括電源電路、復位電路、晶振電路和下載電路。由于是軟件仿真，只需要設計電源電路、復位電路和晶振電路就可以。甚至，只放一顆單片機都可以，軟件是默認具有最小系統的。

2 數碼管驅動電路
單片機驅動數碼管具有多種方案，但是一般不會通過GPIO口直接驅動的方式，一般都會通過驅動芯片來實現控制，一方面可以解決單片機驅動能力小的問題；另一方面可以實現以較少的GPIO實現多位數碼管驅動的目的�？梢允褂�373/573一類的鎖存器來控制數碼管，也可以使用595一類的移位寄存器來控制，還可以使用數碼管專用的芯片如TM160等來實現控制。

3 數碼管驅動程序的設計
使用74HC595來驅動數碼管，其程序設計也非常簡單。595是八位的移位寄存器，需要將數據循環八次寫入，需要特別注意的是74HC595具有鎖存功能，將數據寫入后，需要給CP一個脈沖后，數據才會被輸出。

單片機驅動數碼管是初學單片機必經的小設計，通過該設計可以聯系GPIO口的配置、時序圖的理解。

ID:624769 · 發表于 2021-11-18 17:34

一個LED，9個按鍵，單片機還有那么多IO空著，你還用組合按鍵，不是給自己增加難度？既然你說不怎么會編程，建議你先用獨立按鍵吧，也就 6個 IO 和 9個IO的區別，難度至少減小一半。

ID:978751 · 發表于 2021-11-18 19:09

這個不難啊,你解決沒有?可以把仿真發給我,替你寫一個.

ID:978751 · 發表于 2021-11-18 19:12

矩陣按鍵+數碼管,主要把矩陣掃描寫出來,然后將相應的數值送段碼顯示就行了.

ID:523803 · 發表于 2021-12-13 00:02

定義段碼數組；
矩陣鍵盤掃描；
矩陣返回值對應段碼數組顯示到數碼管上；
