繼電器吸合時對OLED屏幕產生干擾如何解決?附電路原理圖

ID:403593 · 發表于 2021-11-15 23:07

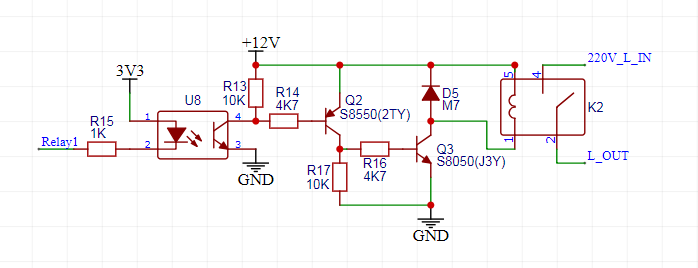

這是繼電器的驅動電路，光耦是EL817，繼電器是SLC-12VDC-SL-A，吸合的時候，OLED 屏幕會有干擾，但是單片機能正常工作，只是屏幕偶爾顯示不正常，有時甚至會黑屏。3.3V和12V共地，經由LDO轉變而來。D5只是用了和M7一樣的封裝，實際安裝的是1N4148。
目前想到的解決辦法：
1、12V轉3.3V之間加濾波電感。
2、單片機的地和12V的地之間串0歐電阻或者磁珠。
3、3.3V電源和地之間加TVS。

在此請教各位，這么做是否可行？或者，有更好的解決辦法？

ID:401564 · 發表于 2021-11-16 00:10

一直搞不明白,為什么那么多人喜歡在一個共地的電路中使用光耦?它有什么用呢?
1,D5換成M7或者SS24
2,地線要Y型接地,不會的話,參考音響電路的接志方法
3,OLED供電處并聯一個大電容和一個102小電容
4,單片機的上拉電阻改小一點,試一下4.7K或者1K的
以上的僅供參考,不保證有用

ID:96682 · 發表于 2021-11-16 01:04

圖中元器件參數選取還不是最佳，電源可能也存在問題

ID:584195 · 發表于 2021-11-16 07:28

樓主，建議你用示波器看一下繼電器吸合時的電源波形，以及屏的供電波形。

ID:446156 · 發表于 2021-11-16 07:41

Y_G_G 發表于 2021-11-16 00:10
一直搞不明白,為什么那么多人喜歡在一個共地的電路中使用光耦?它有什么用呢?
1,D5換成M7或者SS24
2,地線 ...

確實沒啥用

ID:446156 · 發表于 2021-11-16 07:42

我想知道測試的時候繼電器有沒有掛負載以及什么負載

ID:807591 · 發表于 2021-11-16 08:18

D5必須要要1N4004或者4007，4148不耐高壓，繼電器線圈反噬電壓瞬間可達幾百伏，另外光耦已經可以直接驅動一些線圈電流30ma內的功率不大的繼電器了，不必一堆啰嗦的三極管什么的了

ID:879348 · 發表于 2021-11-16 08:32

感覺干擾是高壓端閉合產生的，而不是低壓產生

ID:57657 · 發表于 2021-11-16 08:49

本帖最后由 npn 于 2021-11-16 08:56 編輯

開關繼電器前，先主動黑屏，然后再打開，請確認干擾是否存在?屏幕干擾，可能是有什么中斷導致時序錯誤，具體請提供下程序。

ID:435676 · 發表于 2021-11-16 09:05

不是很清楚你的用途：但初步分析可能需要考慮繼電器的工作電流及整個系統的總電流；可能是電源有被拉低，導致供電突然下降產生屏幕顯示故障；

ID:170318 · 發表于 2021-11-16 09:16

請問繼電器驅動電路干嘛要這么復雜？

ID:420836 · 發表于 2021-11-16 09:58

干擾僅在繼電器觸點閉合時發生，這意味著噪聲可能是由于高壓側引起的。

ID:342822 · 發表于 2021-11-16 13:00

沒那么夸張吧，就一個控制繼電器引起oled干擾？查一下其他管腳有沒有高阻態輸入。

ID:977059 · 發表于 2021-11-16 14:36

顯示屏數據線是不是較長，加下拉電阻和100P 瓷片電容試下。

ID:123289 · 發表于 2021-11-18 16:17

如果你有示波器就知道真因了。
看看被干擾的零件，它的電源，是不是在繼電器動用時，缺電了？
知道了原因，解決的方案也就有了，這個不難。

ID:491875 · 發表于 2021-11-18 20:01

共地繼電器干擾比較麻煩，可以嘗試增加電源去耦，在電源VCC與GND之間增加幾個103瓷片電容，顯示屏的VCC與GND應該重點考慮，可以串聯LC電路看看有沒有效果

ID:813985 · 發表于 2021-11-19 16:43

Y_G_G 發表于 2021-11-16 00:10
一直搞不明白,為什么那么多人喜歡在一個共地的電路中使用光耦?它有什么用呢?
1,D5換成M7或者SS24
2,地線 ...

用光耦，考慮到做隔離處理。

ID:70035 · 發表于 2021-11-20 11:14

1、繼電器觸點兩端并聯CBB電容，可能直接就能看到效果。
2、將12V和3.3V分成兩路，比如由變壓器的兩個不同的繞組。

ID:982829 · 發表于 2021-11-20 14:47

D5換成M7，還有，在觸點兩端并上電阻電容吸收回路即可

ID:512445 · 發表于 2022-1-21 23:18

樓主問題最后怎么解決的，是哪里的問題，我也遇到這個問題了，繼電器吸合的時候屏幕黑屏

ID:725110 · 發表于 2022-1-22 05:58

樓主問題解決了嗎，分享一下你的解決方案可以嗎

ID:254747 · 發表于 2022-1-24 16:11

樓主上面哪個電路設計的不是很好如果是我我就不那樣設計太復雜了沒有發揮光耦的作用反而會因為地線波動導致光耦無法完全打開，而且你繼電器驅動三極管都是用的8050 8550這樣的小三極管，直接通過光耦驅動錯錯有余你描述的現象可以分兩步來看第一 220V那邊不接負載測試一下如果正常那基本就在繼電器控制的負載上了看是什么負載感性容性還在阻性然后加吸收電路在解決不了就是電路板布局問題導致的

ID:245053 · 發表于 2022-1-24 16:19

關鍵還是PCB布板、布線的問題。。。。

ID:453974 · 發表于 2022-1-25 15:34

感覺是不是單片機供電的穩壓沒做好導致的，做繼電器的控制電路也沒出現過這情況啊

ID:1010831 · 發表于 2022-3-16 15:06

樓主這電路復雜了，干擾源是22V閉合瞬間產生的，最近我也遇到了這個問題，用示波器抓了波形，也是僅僅控制220V火線導通，閉合瞬間會對控制弱電這邊產生干擾，正在找解決方法。

ID:578303 · 發表于 2022-8-7 21:59

xissue 發表于 2022-3-16 15:06
樓主這電路復雜了，干擾源是22V閉合瞬間產生的，最近我也遇到了這個問題，用示波器抓了波形，也是僅僅控制2 ...

解決了嗎？樓主

ID:890642 · 發表于 2022-12-3 22:53

直接控制信號控制882管子給繼電器工作，在繼電器并聯二極管

ID:692132 · 發表于 2022-12-3 23:10

1，12v供電不足，臨時加大12V供電的電容看有無改善。2，繼電器觸點電火花過大，換。3，220v負荷重，加交流接觸器，設法減少沖擊電流，串NTC壓敏電阻等。
