簡易51單片機定時/計數器Proteus仿真程序 T1工作在方式1設置TMOD為0,計數模式

[復制鏈接]
ID:984196 發表于 2021-11-24 13:46 | 顯示全部樓層 |閱讀模式
工作原理：
1.     設置T1工作在方式1設置TMOD為0，為計數器模式。
2.     每按一次開關計數器計數一次，按5 次后LED燈持續閃爍，每0.5s閃亮一次。2^16-5=65531=0xfffb.
3.     TR1=1,啟動T1計數，TR1=0，關閉T1計數。

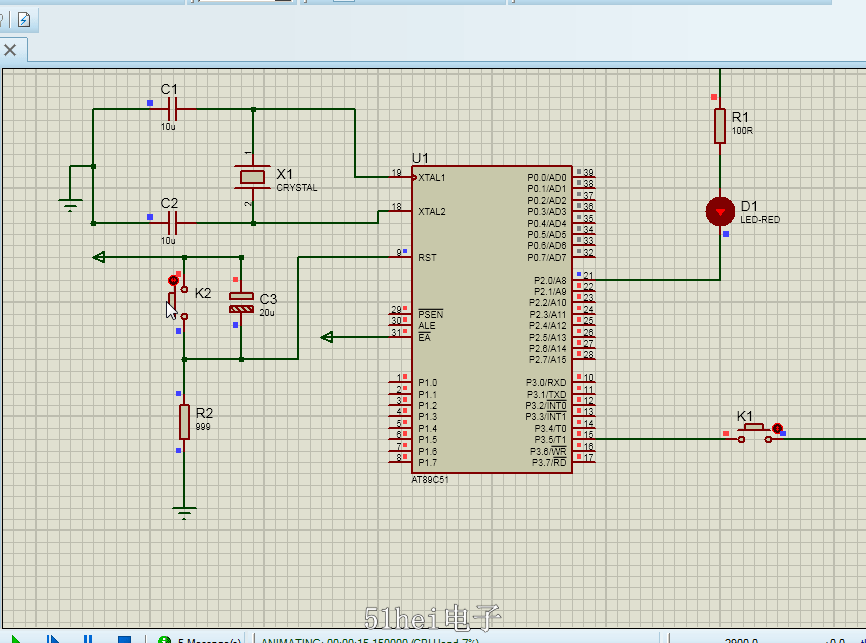

仿真電路圖（包含在附件中）

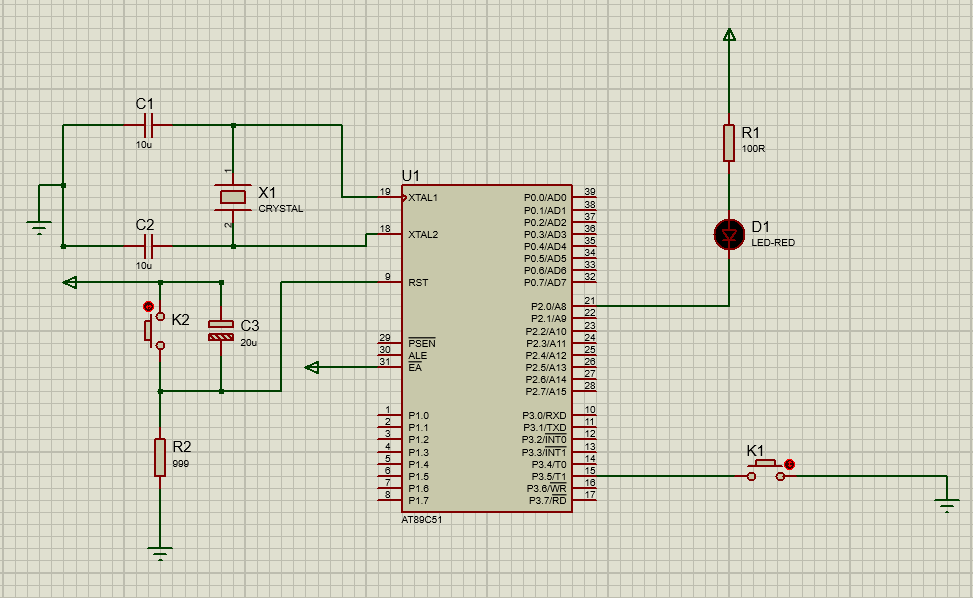

仿真電路圖

仿真電路圖
程序源碼
  1. #include <reg51.h>
  2. sbit p2_0= P2^0;
  3. void delay(unsigned int i)
  4. {
  5.         unsigned int j;
  6.                 for(;i>0;i--)
  7.           for(j=0;j<125;j++)
  8.           {;}//空函數
  9. }
  10. void main()
  11. {
  12.         TMOD=0x50;
  13.         TH1=0xff;
  14.         TL1=0xfb;
  15.         EA=1;
  16.         ET1=1;
  17.         TR1=1;
  18.         while(1);
  19. }

  21. void T1_int(void) interrupt 3
  22. {
  23.   for(;;)
  24.         {
  25.           p2_0=0xff;
  26.           delay(500);
  27.           p2_0=0;
  28.           delay(500);
  29.         }
  30. }
復制代碼

Proteus仿真代碼: 51單片機定時器.7z (58.59 KB, 下載次數: 15)
